معرفی محصول

اگر در حال طراحی پروژه‌های دانشجویی یا تحقیقاتی با نیاز به تغذیه پایدار و بدون قطعی هستید، ماژول UPS 5V مدل DD05CVSA گزینه‌ای بسیار مناسب برای شماست. این ماژول کوچک و کارآمد، ترکیبی از یک شارژر باتری لیتیومی 3.7 ولت (مانند باتری 18650) و یک مبدل تقویت ولتاژ (Boost Converter) با خروجی 5 ولت ثابت است. یکی از ویژگی‌های خاص این برد، عملکرد UPS (Uninterruptible Power Supply) یا منبع تغذیه بدون وقفه آن است؛ یعنی در زمان قطع برق یا تغذیه ورودی، به‌صورت خودکار و بدون وقفه، باتری وارد مدار شده و خروجی 5 ولت همچنان فعال می‌ماند. ماژول DD05CVSA با داشتن ابعاد کوچک، نصب آسان، مصرف پایین و مدار محافظ داخلی، انتخابی عالی برای استفاده در پروژه‌های آردوینو، رزبری پای، ESP8266، ESP32، سیستم‌های اینترنت اشیا (IoT)، ماژول‌های وای‌فای، دیتالاگرها، سیستم‌های ساعت (RTC) و دستگاه‌های قابل حمل است. این ماژول مخصوص دانشجویان، سازندگان پروژه‌های DIY و علاقه‌مندان به الکترونیک طراحی شده و با قابلیت‌های آن، از تامین تغذیه مطمئن در هر شرایطی اطمینان خواهید داشت.

ماژول DD05CVSA با خروجی 5 ولت ثابت به صورت کامل از باتری‌های لیتیوم یون 3.7V (تک سل، مانند 18650) پشتیبانی کرده و دارای سیستم مدیریت شارژ با جریان شارژ تا 1 آمپر است. در حالت عادی می‌توانید تغذیه 5 ولت از طریق پورت VIN وارد کنید و به صورت هم‌زمان هم باتری شارژ شود و هم خروجی 5 ولت تقویت‌شده دریافت کنید. در صورتی که تغذیه قطع شود، مدار به صورت اتوماتیک بدون هیچ‌گونه وقفه‌ای به حالت باتری سوییچ کرده و خروجی را حفظ می‌کند. این عملکرد برای پروژه‌هایی که نباید خاموش شوند یا ریست شوند بسیار حیاتی است؛ مانند سیستم‌های ذخیره‌سازی دیتا، پروژه‌های پایش محیطی، سنسورها، یا ماژول‌های ارتباطی (مثل GSM یا وای‌فای).

نحوه اتصالات:

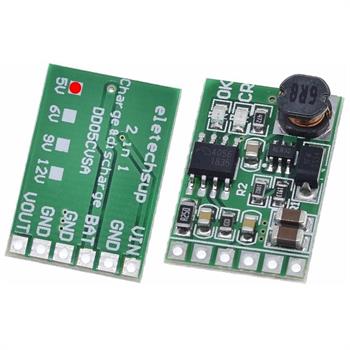

ماژول دارای 6 پایه اصلی است که به‌صورت زیر قابل استفاده هستند:
VIN: تغذیه ورودی 5V (مثلاً از طریق منبع USB یا آداپتور 5 ولت)
GND (کنار VIN): زمین تغذیه
BAT+ / BAT-: اتصال مثبت و منفی باتری 3.7 ولتی
VOUT: خروجی 5V پایدار
GND (خروجی): زمین خروجی
  • مشخصه فنی
    Type USP Module
    Input Voltage 4.5-5.5V DC
    Output Voltage 5V
    Output Current 0-1.2A
    Operating Temperature -40° to +85°

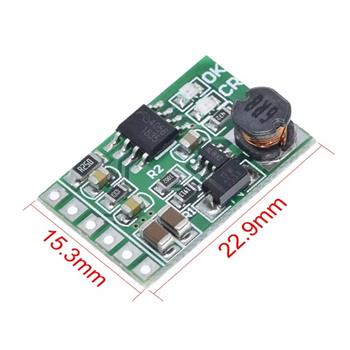

    Size 22.9X15.3mm
    Weight 1.8g
    Battery Type Support Lithium-ion 3.7V
    Full Charge Voltage 4.2V
    Charging Voltage 4.5-8V DC
    Short Circuit Protection
    Overcurrent Protection
    Overdischarge Protection
