معرفی محصول

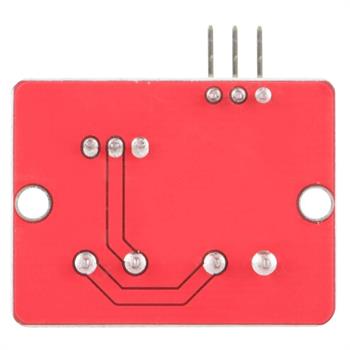

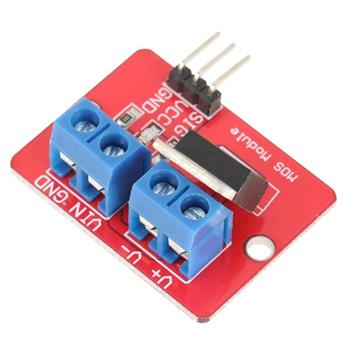

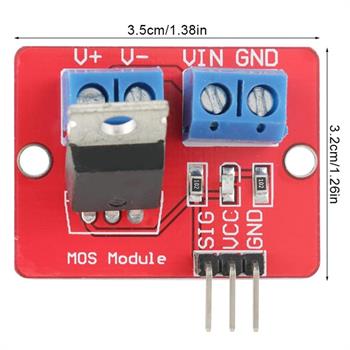

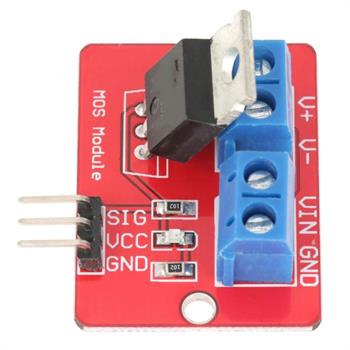

ماژول ماسفت IRF520 یک درایور توان DC ساده و کاربردی است که بر پایه ترانزیستور MOSFET نوع IRF520 ساخته شده است. این ماژول برای کنترل بارهای الکتریکی DC با ولتاژهای بالا از طریق پین دیجیتال بردهایی مانند Arduino، ESP8266، Raspberry Pi، STM32 و سایر بردهای منطقی 3.3 ولت یا 5 ولت طراحی شده است. با استفاده از این ماژول می‌توان بارهایی مانند موتور DC، نوار LED، پمپ مینیاتوری یا سوپاپ سلونوئیدی را تا 24 ولت و جریان 5 آمپر کنترل کرد. LED داخلی وضعیت روشن یا خاموش بودن بار را نمایش می‌دهد و ترمینال‌های پیچی، اتصال سیم‌های ضخیم بار را آسان می‌کنند.
ویژگی‌ها و مزایا
ولتاژ منطقی ورودی: 3.3 تا 5 ولت
کنترل بارهای تا 24 ولت DC / 5 آمپر
پشتیبانی از PWM برای کنترل سرعت یا نور LED
دارای LED نشانگر وضعیت خروجی
اتصال ساده با پین‌هدر SIG / VCC / GND
دارای ترمینال پیچی برای بار و تغذیه
طراحی ساده و کم‌هزینه برای پروژه‌های رباتیکی و صنعتی
امکان افزودن هیت‌سینک در جریان‌های بالاتر از 1 آمپر
کاربردها
کنترل موتورهای DC
کنترل نواردی LED و روشنایی‌های ولتاژ بالا
راه‌اندازی پمپ‌های مینیاتوری
کنترل سلونوئیدها و رله‌های قدرت
جایگزین رله‌های مکانیکی در پروژه‌های میکروکنترلری
مناسب برای پروژه‌های رباتیک و اتوماسیون خانگی

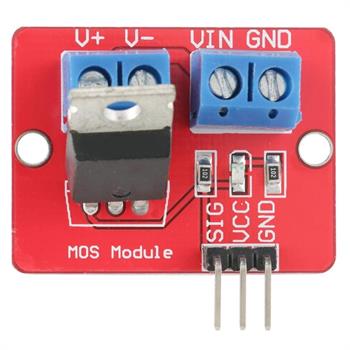

نحوه راه‌اندازی و اتصالات
پین‌هدر سه‌تایی (بخش منطقی):
SIG : ورودی سیگنال کنترل (اتصال به پایه PWM میکروکنترلر)
VCC : ولتاژ منطقی 3.3 ولت یا 5 ولت
GND : زمین مشترک
ترمینال‌های تغذیه و بار:
VIN : منبع تغذیه خارجی (0 تا 24 ولت DC)
GND : زمین تغذیه خارجی
V+ / V- : خروجی به مصرف‌کننده DC
نکته: برای جریان‌های بالاتر از 1 آمپر استفاده از هیت‌سینک الزامی است تا دمای ماسفت کنترل شود.
نکات طراحی و ایمنی
از اتصال معکوس تغذیه خودداری شود.
مدار حفاظت در برابر جریان اضافی داخلی ندارد؛ برای بارهای سنگین از فیوز یا مدار محافظ استفاده شود.
زمین میکروکنترلر و منبع تغذیه باید مشترک باشند.
