معرفی محصول

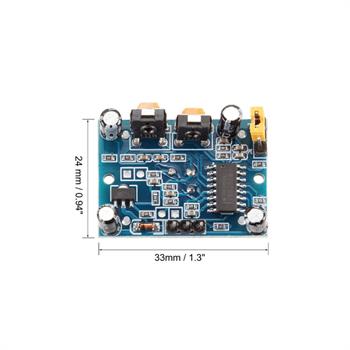

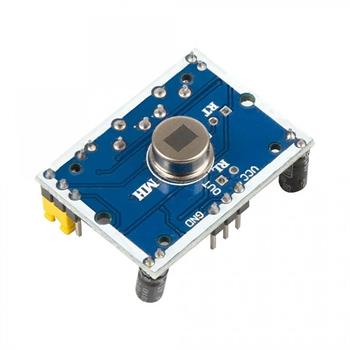

ماژول سنسور حرکتی HC-SR501 یک سنسور PIR یا مادون قرمز غیرفعال است که برای تشخیص حرکت با پایش تغییرات تابش مادون قرمز، بهویژه برای بدن انسان و منابع گرمایی متحرک. این ماژول به دلیل دقت مناسب، مصرف توان پایین و راهاندازی ساده، یکی از گزینههای پرکاربرد در پروژههای الکترونیک، آردوینو، خانه هوشمند، سیستمهای امنیتی و تجهیزات اتوماسیون به شمار میآید.
این سنسور دارای خروجی دیجیتال بوده و به راحتی با میکروکنترلرهایی مانند Arduino، ESP32، ESP8266 و Raspberry Pi قابل استفاده است. همچنین با داشتن قابلیت تنظیم حساسیت و زمان تأخیر، میتوان عملکرد آن را متناسب با شرایط محیطی مختلف تنظیم کرد. اگر به دنبال یک سنسور تشخیص حرکت مطمئن برای روشنایی هوشمند، دزدگیر یا پروژههای IoT هستید، سنسور HC-SR501 انتخابی کاربردی و اقتصادی است.
ویژگی ها
تشخیص حرکت با استفاده از فناوری مادون قرمز غیرفعال (PIR)
مناسب برای تشخیص حرکت انسان بر اساس تغییرات گرمایی
دارای حساسیت قابل تنظیم(3 تا 7 متر)
دارای زمان تأخیر خروجی قابل تنظیم (5ثانیه تا 5 دقیقه)
پشتیبانی از مد تریگر تکرارشونده و غیرتکرارشونده
خروجی دیجیتال برای اتصال آسان به انواع میکروکنترلر
مصرف توان پایین و مناسب برای پروژههای کممصرف
سازگار با Arduino، Raspberry Pi، ESP8266، ESP32 و سایر کنترلرها
طراحی جمعوجور و مناسب برای پروژههای DIY و صنعتی سبک
کاربرد ها
سیستمهای روشنایی خودکار
دزدگیر و سیستمهای امنیتی
اتوماسیون خانه هوشمند
تشخیص حضور افراد در محیط
پروژههای صرفهجویی در انرژی
رباتیک و پروژههای IoT
فعالسازی تجهیزات با تشخیص حرکت
کنترل بارهای مختلف در کنار ماژول رله 5 ولت
نحوه راه اندازی و استفاده

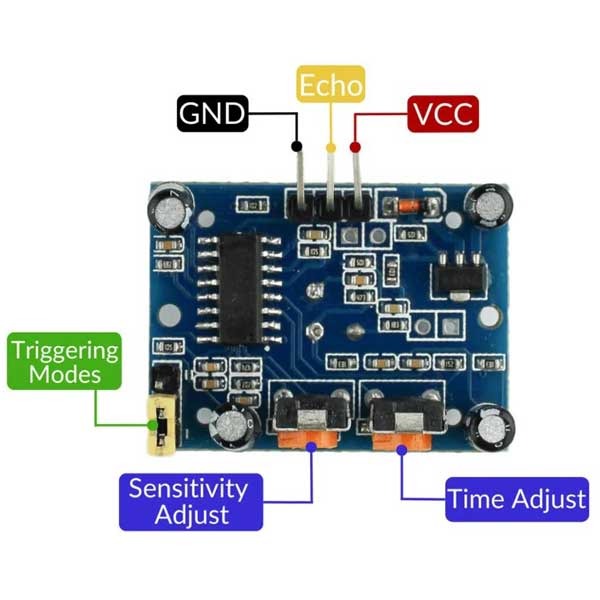

برای راهاندازی سنسور حرکتی HC-SR501 کافی است پایههای VCC، GND و OUT را به منبع تغذیه و ورودی میکروکنترلر یا ماژول رله متصل کنید. این ماژول با ولتاژ ورودی حدود 4.5V تا 20V کار میکند و خروجی آن به صورت دیجیتال است؛ یعنی هنگام تشخیص حرکت، خروجی در وضعیت HIGH قرار میگیرد و در حالت عادی LOW خواهد بود.

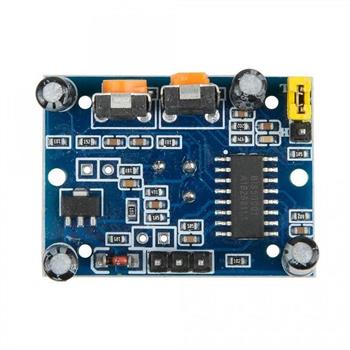

روی برد این ماژول، پتانسیومترهای تنظیم قرار دارد که برای کنترل حساسیت و زمان تأخیر خروجی استفاده میشوند. با تنظیم حساسیت، میتوان محدوده تشخیص را متناسب با محیط تغییر داد و با تنظیم زمان تأخیر، مشخص کرد که پس از تشخیص حرکت، خروجی چه مدت در حالت فعال باقی بماند. برد تشخیص این ماژول در حدود 3 تا 7 متر و زاویه تشخیص آن حدود 120 درجه است.
این سنسور دارای دو مد کاری قابل تنظیم است:
Non-repeatable / Single Trigger
در این حالت، با اولین تشخیص حرکت، خروجی فعال میشود و تا پایان زمان تأخیر در همان وضعیت باقی میماند. اگر در این مدت دوباره حرکتی تشخیص داده شود، زمان خروجی از ابتدا تمدید نمیشود. این حالت برای کاربردهایی مناسب است که تنها یک بار فعالسازی در هر چرخه نیاز دارند.
Repeatable / Repeat Trigger
در این حالت، اگر در زمان فعال بودن خروجی دوباره حرکت تشخیص داده شود، زمان تأخیر مجدداً تمدید میشود. به بیان ساده، تا زمانی که حرکت در محدوده سنسور ادامه داشته باشد، خروجی فعال باقی میماند. این مد برای روشنایی هوشمند، هشداردهندهها و کاربردهایی که نیاز به حضور مداوم سیگنال در زمان وجود حرکت دارند، بسیار مناسب است.
برای استفاده عملی، پس از اتصال پایهها، کافی است حساسیت و تأخیر را با پتانسیومترهای روی برد تنظیم کرده و خروجی دیجیتال سنسور را به ورودی میکروکنترلر یا رله متصل کنید. این ساختار باعث میشود ماژول HC-SR501 به صورت Plug-and-Play در بسیاری از پروژهها قابل استفاده باشد.
