معرفی محصول

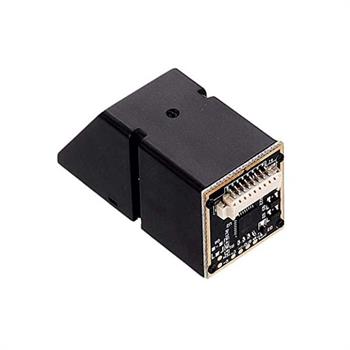

ماژول اثر انگشت AS608 یک حسگر اپتیکال دقیق و کوچک است که برای پروژه‌های کنترل دسترسی، شناسایی کاربر و امنیت طراحی شده است. این ماژول با ترکیب سنسور تصویر و چیپ الگوریتم پردازش اثر انگشت، تمام فرایندهای ثبت، ذخیره، مقایسه و جستجو را در خود انجام می‌دهد. سرعت بالای شناسایی، سازگاری با انگشت‌های خشک یا مرطوب، و رابط ارتباطی ساده USB یا UART، آن را گزینه‌ای ایده‌آل برای ادغام در انواع سیستم‌ها از جمله Arduino، Raspberry Pi و دیگر بردهای توسعه کرده است.

ویژگی‌ها

طراحی All-in-One: سنسور تصویر + الگوریتم پردازش داخلی
قابلیت دو حالت شناسایی: مقایسه (1:1) و جستجوی پایگاه داده (1:N)
ظرفیت ذخیره داخلی تا 120 اثر انگشت
رزولوشن بالا: 500 dpi برای جزئیات دقیق خطوط اثر انگشت
سازگاری با انگشت‌های خشک و مرطوب
LED داخلی برای نمایش وضعیت اسکن و جستجو
مصرف کم انرژی (<60mA)
رابط ارتباطی UART (TTL) یا USB

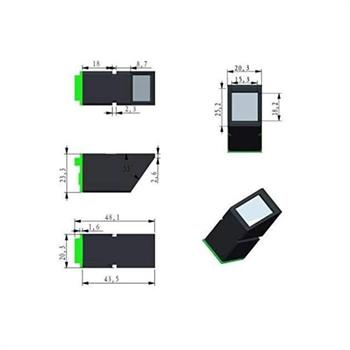

ابعاد کوچک و نصب آسان
زمان ورود تصویر اثر انگشت کمتر از 1 ثانیه
امنیت بالا: نرخ پذیرش غلط FAR <0.001% و نرخ رد غلط FRR <1%

کاربردها

سیستم‌های قفل الکترونیکی و گاوصندوق هوشمند
دستگاه‌های حضور و غیاب پرسنلی
پروژه‌های خانه هوشمند و امنیت IoT
شناسایی چندکاربره در ماشین‌های خودپرداز یا دستگاه‌های فروش
کنترل ورودی باشگاه‌ها، دفاتر و اماکن خصوصی

نحوه راه‌اندازی

اتصال داده‌ها و تغذیه:

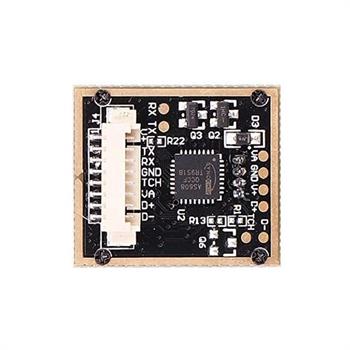

حالت UART: اتصال پین‌های TX/RX ماژول به پورت سریال میکروکنترلر با تغذیه 3.3V یا 5V (با تنظیم مناسب).
حالت USB: اتصال مستقیم ماژول به رایانه یا برد توسعه مجهز به USB Host.

ثبت اثر انگشت:

اجرای دستور ثبت و اسکن دو بار برای هر انگشت، سپس ذخیره مدل ترکیبی در حافظه داخلی.

مقایسه یا جستجو:

حالت 1:1: مقایسه اثر انگشت واردشده با یک شناسه ID خاص.
حالت 1:N: بررسی اثر انگشت واردشده با پایگاه داده داخلی و بازگرداندن نتیجه.

برنامه‌نویسی:

 با استفاده از کتابخانه‌های آماده (مثل Arduino-Fingerprint) یا کدنویسی سفارشی پروتکل سریال.

  • مشخصه فنی
    Type Fingerprint Reader Sensor Module
    Part Number JM-101
    Resolution 500dpi
    Storage capacity 120
    Baud Rate 57600bps
    Working current <60mA
    Interface USB/UART
    Supply Voltage 3.3V
    Size C°-20/+50
    FRR < 1.0%
    FAR < 0.001%
