معرفی محصول

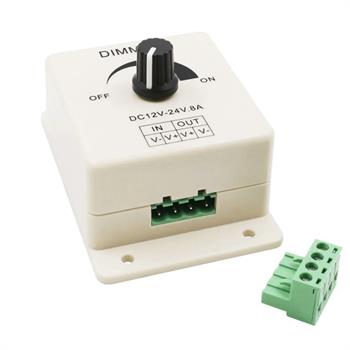

ماژول دیمر پنلی قابدار PWM با ولتاژ کاری ۱۲ تا ۲۴ ولت DC و جریان حداکثر ۸ آمپر، یک کنترلر پرکاربرد برای تنظیم روشنایی انواع LED تک‌رنگ و نوارهای LED است. این دیمر با استفاده از فناوری مدولاسیون پهنای پالس (PWM) امکان تغییر پیوسته روشنایی از ۰ تا ۱۰۰ درصد را تنها با چرخاندن یک پیچ ولوم فراهم می‌کند. بدنه ABS مقاوم و طراحی پنلی با قاب، نصب آن را روی جعبه یا پنل پروژه آسان کرده است. ترمینال‌های پیچ‌دار IN (V+, V–) و OUT (V+, V–) باعث می‌شوند سیم‌کشی سریع و مطمئن انجام شود. توان خروجی این دستگاه تا ۹۶ وات در ولتاژ ۱۲ ولت و ۱۹۲ وات در ولتاژ ۲۴ ولت می‌رسد و برای کاربردهایی مانند نورپردازی داخلی، روشنایی فروشگاهی، یا کنترل شدت نور چراغ‌های تزئینی DC ایده‌آل است. این ماژول در محدوده دمایی منفی ۲۰ تا مثبت ۶۰ درجه سانتی‌گراد عملکرد پایداری دارد و در برخی نسخه‌ها محافظت در برابر اتصال معکوس را نیز ارائه می‌دهد.

کاربردها

کنترل شدت نور نوار LED تک‌رنگ (Single‑Color LED Strip)
کم و زیاد کردن روشنایی چراغ‌های DC مثل LED یا لامپ رشته‌ای ۱۲–۲۴ ولت
مناسب برای نورپردازی داخلی، vitrine و پروژه‌های DIY روشنایی
قابل استفاده در ماژول‌ها یا پروژه‌های صنعتی سبک که نیاز به کنترل دستی شدت نور دارند

نحوه استفاده

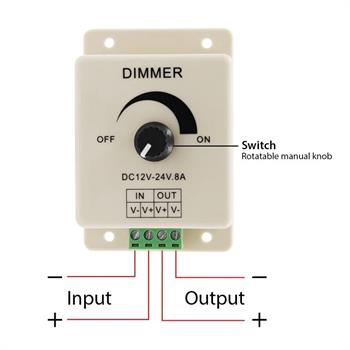

ولتاژ ورودی (۱۲ یا ۲۴ ولت DC) را به ترمینال IN (پایانه‌های V+ و V–) متصل کنید.
بار یا نوار LED را به ترمینال OUT (پایانه‌های V+ و V–) وصل نمایید.
از پیچ تنظیم (پتانسیومتر) برای کم یا زیاد کردن شدت نور استفاده کنید — چرخش به سمت “ON” نور را افزایش و به سمت “OFF” نور را کاهش می‌دهد.
از اتصال معکوس سیم‌ها خودداری کنید (برخی مدل‌ها حفاظت دارند، ولی توصیه می‌شود رعایت شود).
  • مشخصه فنی
    Type LED Dimmer Switch
    Input Voltage 12-24V DC

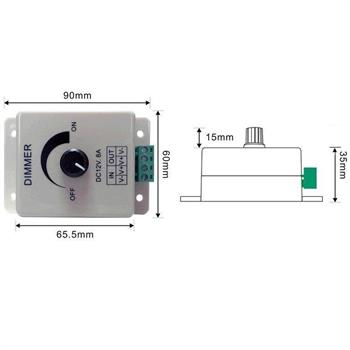

    Size 90X60X50mm
    Operating Temperature  C° -20/+60
    Output Power 96W at 12V, 192W at 24V
    Output Current 8A
    Dimming Range %0-100
