⁠معرفی محصول

ماژول شارژ باتری لیتیوم 3 سل (3S) با پورت ورودی Type-C و بالانسر داخلی، یک راه‌حل حرفه‌ای برای شارژ ایمن، دقیق و یکنواخت باتری‌های Li-Ion یا Li-Po سه سلولی است. این ماژول با قابلیت پشتیبانی از جریان شارژ تا 4 آمپر و طراحی مینیمال، مناسب برای انواع پروژه‌های پرتابل و قابل حمل می‌باشد. پورت USB Type-C به شما این امکان را می‌دهد که به‌راحتی با شارژرهای مدرن، پاوربانک یا آداپتورهای USB به ماژول تغذیه دهید. وجود بالانسر داخلی باعث می‌شود که هر سه سل باتری با ولتاژ یکسان شارژ شده و از خرابی یا کاهش عمر سلول‌ها جلوگیری شود. از کاربرد های آن می توان به ساخت پاوربانک حرفه‌ای با باتری لیتیومی 3 سل، پروژه‌های DIY و رباتیک، سیستم‌های خورشیدی پرتابل، تجهیزات قابل حمل پزشکی و صنعتی، شارژ باتری‌های پهپاد (Drone) و RC، سیستم‌های پشتیبان برق اضطراری (UPS) کوچک اشاره کرد. این ماژول دارای نشانگر شارژ است که  آبی شروع شارژ و قرمز به معنای تکمیل شارژ است. ولتاژ پیش فرض برای هر سلول 4.2 ولت  است و  از فناوری QC(Quick Charge)  استفاده می کند.

نحوه ⁠عملکرد

این ماژول از ورودی 5 ولت تا حدود 15 ولت تغذیه می‌گیرد و با استفاده از چیپ کنترل شارژ و مدار بالانسر هوشمند، ولتاژ را بین سلول‌ها توزیع می‌کند تا هر سل دقیقا تا مقدار مجاز شارژ شود. حفاظت‌هایی همچون محافظت در برابر شارژ بیش‌ازحد، دشارژ بیش‌ازحد، اتصال کوتاه و دمای بالا درون ماژول تعبیه شده تا امنیت شارژ در سطوح صنعتی فراهم شود.

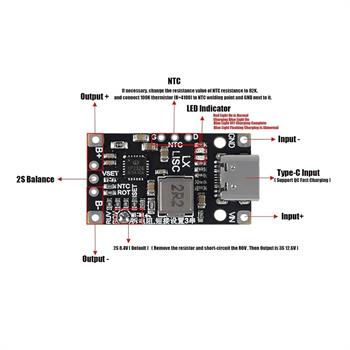

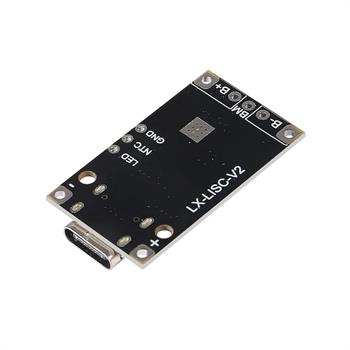

نحوه راه‌اندازی و اتصالات:

1. اتصال ورودی:

پورت USB Type-C یا پدهای VIN و GND به منبع تغذیه 5 تا 15 ولت متصل شوند.
می‌توان از آداپتور موبایل یا منبع تغذیه رومیزی استفاده کرد.

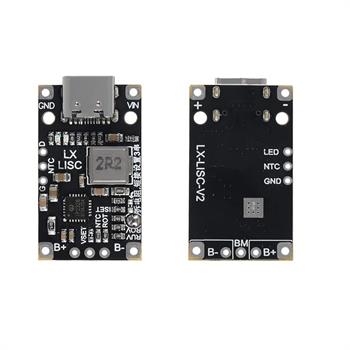

2. اتصال باتری:

ترمینال‌های B+ و B- را به دو سر کل باتری وصل کنید.
پدهای وسط (B1، B2) را به نقاط بین سلول‌ها مطابق با ترتیب باتری 3S متصل نمایید:

B- → سر منفی سلول اول

B1 → بین سلول 1 و 2

B2 → بین سلول 2 و 3

B+ → سر مثبت سلول سوم

3. پس از اتصال صحیح، ماژول به‌صورت خودکار شروع به شارژ متعادل (Balanced Charging) می‌کند و جریان را به شکل هوشمند بین سل‌ها تقسیم می‌نماید.

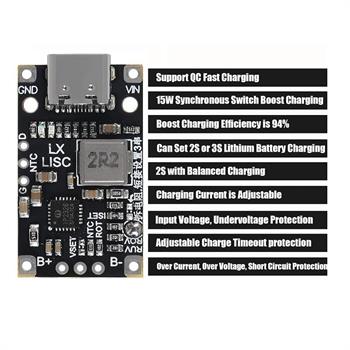

  • مشخصه فنی
    Type Battery Charger Module
    Number of Cells 3
    Efficiency 94%

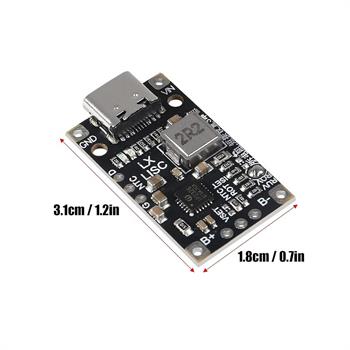

    Size 31X18mm
    Battery Type Support 3S Li-ion / Lithium Polymer
    Overvoltage Protection
    Short Circuit Protection
    Overcharge Protection
