توضیحات محصول

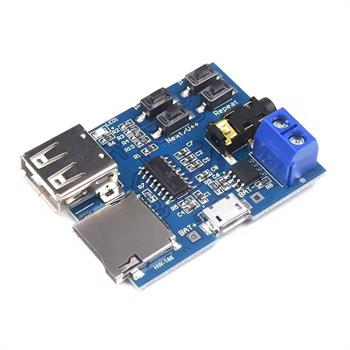

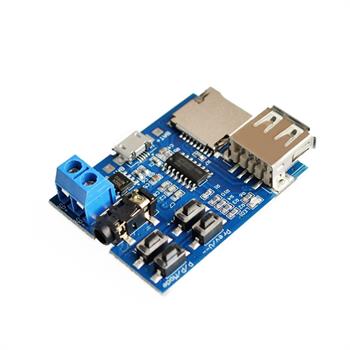

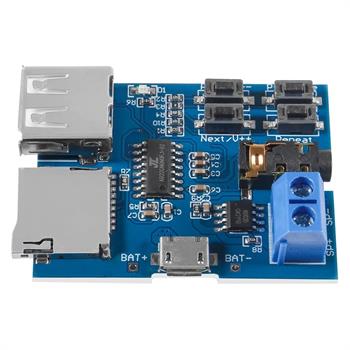

ماژول HW-188 یک برد دیکودر و تقویت کننده صوتی با عملکرد مستقل است که قابلیت پخش فایل های صوتی MP3 از کارت Micro SD، کارت TF و حافظه فلش USB را دارد. این مدار با طراحی کاربردی و ابعاد کوچک، مناسب برای ساخت پخش کننده های صوتی قابل حمل یا پروژه های سفارشی صوتی است. دارای رابط تغذیه Micro USB، ترمینال خروجی بلندگو، جک هدفون طلایی، و دکمه های کنترلی برای مدیریت کامل پخش و تنظیم حجم صدا می باشد. چراغ LED وضعیت پخش را نمایش می دهد و هنگام پخش MP3 روشن و چشمک زن است.
هنگام روشن شدن دستگاه به صورت خودکار وارد حالت پخش از کارت TF یا Micro SD می شود و در صورت عدم وجود کارت، به حالت USB تغییر پیدا می کند. اگر هر دو دستگاه متصل باشند، می توان حالت پخش را از طریق دکمه Mode تعیین کرد.
ویژگی ها
پشتیبانی از فرمت صوتی MP3 با پخش خودکار پس از روشن شدن
قدرت تقویت داخلی 2 وات (در تغذیه 5 ولت تا 3 وات) برای اتصال مستقیم بلندگو 4 اهم / 3W
دارای جک هدفون 3.5 میلی متری طلایی برای اتصال هدفون یا خروجی خارجی
پشتیبانی از کارت حافظه TF / Micro SD و فلش USB تا ظرفیت های تست شده 16GB و 32GB
رابط تغذیه Micro USB برای اتصال مستقیم پاوربانک یا شارژ باتری لیتیومی 3.7 ولت
کلیدهای مستقل برای کنترل پخش، توقف، تغییر حالت، افزایش و کاهش صدا، تکرار و انتخاب آهنگ
عملکرد چشمک زن چراغ قرمز LED هنگام پخش موسیقی
قابلیت انتخاب حالت پخش تکی یا همه آهنگ ها از طریق دکمه های کنترلی
تغذیه ولتاژ گسترده 3.7 تا 5.5 ولت
نصب آسان بدون لحیم کاری برای اتصال بلندگو به ترمینال پیچی
کاربردها
ساخت پخش کننده صوتی قابل حمل با منبع تغذیه باتری
استفاده در مدارهای تقویت صوتی خانگی یا آموزشی
پروژه های صوتی DIY، ربات های سخنگو، سیستم های اخباری یا اطلاع رسانی
مناسب برای اجرا در جعبه های صوتی کوچک یا دستگاه های قابل حمل با بلندگو داخلی
نحوه استفاده / راه اندازی سریع
منبع تغذیه را از طریق درگاه Micro USB یا ترمینال مثبت و منفی با ولتاژ 3.7 تا 5 ولت متصل کنید.
کارت Micro SD یا فلش USB دارای فایل های MP3 را وارد نمایید.
دستگاه پس از روشن شدن به صورت خودکار وارد حالت TF یا USB می شود.

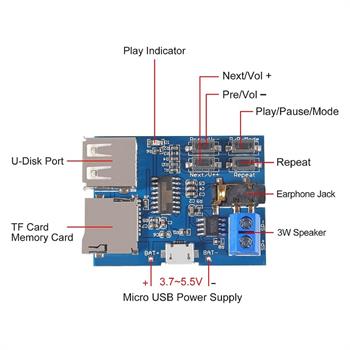

برای کنترل عملکرد، از دکمه های مقابل استفاده کنید:
Prev/V- : فشردن کوتاه = آهنگ قبلی، فشردن طولانی 2 ثانیه = کاهش صدا
Next/V+ : فشردن کوتاه = آهنگ بعدی، فشردن طولانی = افزایش صدا
P/P/Mode : فشردن = پخش/توقف، فشردن طولانی = تغییر حالت TF / USB
Repeat : فشردن = تکرار تک آهنگ یا تمام آهنگ ها
در حالت USB Disk، استفاده از منبع تغذیه 5 ولت توصیه می شود زیرا برخی فلش ها با 3.7 ولت سازگار نیستند.
