معرفی محصول

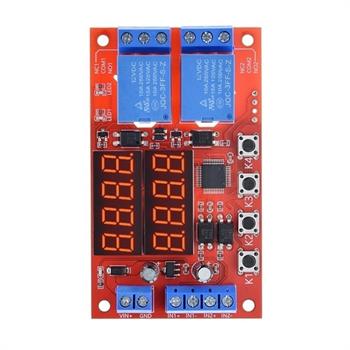

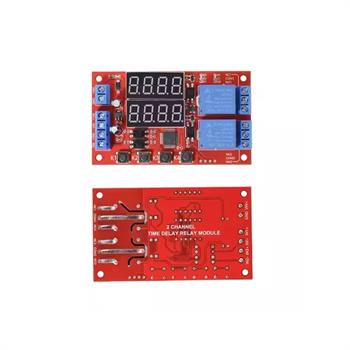

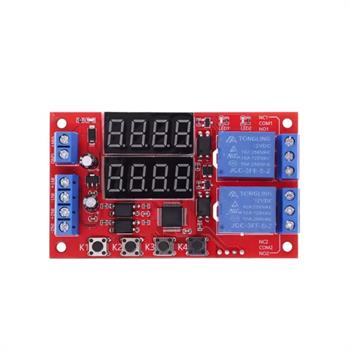

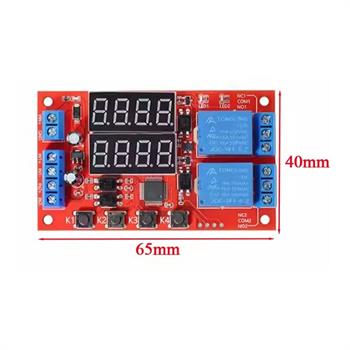

ماژول تایمر دیجیتال دو کاناله ۱۲ ولت، یک برد کنترل زمانبندی همهکاره و فوقالعاده منعطف است که امکان کنترل مستقل و همزمان دو رله مجزا را فراهم میسازد. این ماژول با بهرهگیری از نمایشگر دیجیتال سونسگمنت و پردازنده دقیق، از بازه زمانی گسترده ۰.۰۱ ثانیه تا ۹۹۹۰ دقیقه پشتیبانی کرده و مجموعهای کامل از انواع توابع تاخیر در وصل، تاخیر در قطع، چرخهای (Cycle/Loop)، شمارندهای (Counting) و کنترل متقابل دو رله (Mutual Control) را ارائه میدهد.
این برد با داشتن ۳۲ مد کاری تککاناله پایه و ۲۴ مد کاری اختصاصی کنترل متقابل دو کاناله (کدهای P-11 تا P-78)، راهحلی ایدهآل برای خودکارسازی فرآیندهای صنعتی و خانگی است. به کمک کلیدهای تنظیمات و قابلیت خاموش کردن نمایشگر جهت کاهش مصرف انرژی، کاربر میتواند انواع سناریوهای زمانی پیچیده شامل چرخههای تکرار نامحدود یا با تعداد دفعات مشخص (E Times) را به راحتی پیادهسازی کند.
ویژگیها
ولتاژ کاری: ۱۲ ولت DC
تعداد کانال خروجی: ۲ کانال مجزا (رله ۱ و رله ۲) با قابلیت عملکرد مستقل یا مرتبط به یکدیگر
محدوده زمانبندی بسیار وسیع: از ۰.۰۱ ثانیه تا ۹۹۹۰ دقیقه (با دقت تنظیم صدم ثانیه)
تنوع مدهای عملکردی: دارای ۳۲ مد پایه تککاناله و ۲۴ مد ترکیبی و کنترل متقابل دو کاناله (کدهای P-11 الی P-78)
عملکردهای پیشرفته: شامل مدهای لحظهای (Jog)، خودنگهدار (Self-locking)، زمانبندی تکرارشونده (Infinite Loop)، تایمر چرخهای با تعداد دفعات معین و مدهای مبتنی بر شمارش سیگنال (Counting function)

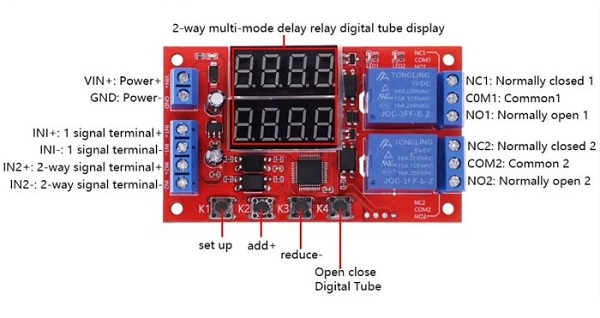

قابلیت خاموشکردن صفحه نمایش: امکان خاموش/روشن کردن نمایشگر دیجیتال با فشردن کلید K4 جهت صرفهجویی در مصرف انرژی
انعطاف در تریگر ورودی: پشتیبانی از تحریک با لبه بالارونده/پایینرونده، سیگنال پیوسته، تریگر لحظهای و عملکرد خودکار پس از اتصال تغذیه (Power-on)
کاربردها
اتوماسیون تجهیزات و خطوط تولید نیمهصنعتی
کنترل زمانبندی روشن/خاموش شدن متوالی دو وسیله برقی یا موتور (اینترلاک زمانی)
سیستمهای آبیاری خودکار و زمانبندی پمپها و شیرهای برقی در فواصل زمانی مشخص
روشنایی هوشمند، نورپردازی زماندار و سناریوهای تهویه متناوب
پروژههای DIY، آزمایشگاهی و اتوماسیون نیازمند تاخیرهای متوالی در وصل یا قطع بارها
نحوه راهاندازی و استفاده
این ماژول برای کنترل دقیق زمانبندی رلهها طراحی شده و شامل تنظیمات بازه زمانی اعشاری، ۳۲ مد کاری تککاناله پایه و ۲۴ مد کاری اختصاصی کنترل متقابل دو کاناله است.
۱. راهنمای تعیین بازه زمانی (موقعیت نقطه اعشار)
واحد زمانی پارامترها بر اساس محل قرارگیری نقطه اعشار روی نمایشگر سونسگمنت تنظیم میشود (توجه: دقت به وضعیت نقطه اعشار هنگام تنظیمات الزامی است تا از خطای زمانی جلوگیری شود):
حالت X.XX (نقطه اعشار در جایگاه صدگان): بازه زمانی ۰.۰۱ الی ۹.۹۹ ثانیه (دقت صدم ثانیه)
حالت XX.X (نقطه اعشار در جایگاه دهگان): بازه زمانی ۰.۱ الی ۹۹.۹ ثانیه (دقت دهم ثانیه)
حالت XXX (بدون نقطه اعشار): بازه زمانی ۱ الی ۹۹۹ ثانیه
حالت XXX. (نقطه اعشار در جایگاه یکان): بازه زمانی ۱ الی ۹۹۹ دقیقه
حالت XX.X. (نقطه اعشار همزمان در جایگاه یکان و دهگان): بازه زمانی ۱۰ الی ۹۹۹۰ دقیقه (ضربدر ۱۰ دقیقه)
قابلیت ذخیره انرژی (خاموش کردن نمایشگر): در وضعیت عادی کارکرد (غیر از منوی تنظیمات)، با یکبار فشردن کلید K4 نمایشگر خاموش میشود و با فشردن مجدد، صفحه دوباره روشن خواهد شد (بدون اختلال در عملکرد زمانبندی رلهها).
۲. مدهای کاری پایه و تککاناله (۳۲ مد کاری: P-11 تا P-48)
• مدهای لحظهای، خودنگهدار و تاخیر در قطع (P-11 تا P-18):
مد P-11 (لحظهای / Jog): با وصل بودن سیگنال ورودی، رله فعال (وصل) میشود؛ با قطع سیگنال، رله بلافاصله قطع میگردد.
مد P-12 (خودنگهدار / Self-locking): با هر بار تحریک ورودی (تریگر)، وضعیت رله معکوس میشود (تغییر وضعیت Flip).
مد P-13: با دریافت سیگنال تریگر، رله وصل شده و پس از سپری شدن زمان A قطع میشود. (در حین زمانبندی، تریگر مجدد بیتاثیر است).
مد P-14: با تحریک ورودی، رله وصل شده و پس از زمان A قطع میشود. اگر در حین زمانبندی تریگر مجدد اعمال شود، زمانبندی مجدداً از صفر ریستارت میشود.
مد P-15: با تحریک ورودی رله وصل شده و پس از زمان A قطع میشود؛ در صورت تکرار تریگر در حین زمانبندی، زمانها با هم جمع بسته میشوند (تایمر تجمعی / Accumulative).
مد P-16: با تحریک ورودی رله فعال شده و پس از زمان A قطع میشود؛ در صورت اعمال تریگر در حین زمانبندی، زمان فوراً ریست شده و رله بلافاصله قطع میگردد.
مد P-17: با تحریک ورودی، رله تا زمانی که سیگنال برقرار است وصل میماند؛ به محض قطع سیگنال، تایمر زمان A آغاز شده و رله پس از این زمان قطع میشود. اگر در این بازه تریگر جدید بیاید، رله وصل مانده و شمارش تا آخرین قطع سیگنال متوقف میشود.
مد P-18 (اتصال مستقیم برق / Power-on): بلافاصله پس از اتصال برق به ماژول، رله فعال شده و پس از زمان A قطع میشود تا زمان اتصال برق بعدی. (نکته مهم: در این مد پایههای ورودی سیگنال IN+ و IN- نباید متصل باشند).
• مدهای تاخیر در وصل و سیگنالهای لبه/پالسی (P-21 تا P-28):
مد P-21: با دریافت سیگنال تریگر، پس از گذشت تاخیر زمانی A، رله وصل میشود.
مد P-22: با اعمال سیگنال پیوسته، پس از گذشت مدتزمان A رله وصل میشود؛ با قطع سیگنال، رله بیدرنگ قطع خواهد شد.
مد P-23: با قطع سیگنال ورودی به مدت بیش از زمان A، رله وصل میشود؛ در حضور سیگنال، رله قطع میماند.
مد P-24: با حضور سیگنال پیوسته به مدت بیش از زمان A، رله وصل میشود؛ در صورتی که سیگنال بیش از زمان A قطع بماند، رله قطع میگردد.
مد P-25: با اعمال سیگنال پیوسته به مدت بیش از زمان A، رله فعال میشود؛ با اعمال مجدد سیگنال پیوسته به مدت بیش از زمان A، رله غیرفعال میگردد.
مد P-26: با اعمال سیگنال، رله پس از سپری شدن زمان A قطع میشود؛ پس از قطع شدن سیگنال، رله مجدداً به مدت A ثانیه فعال شده و سپس متوقف میشود.
مد P-27: با اعمال پالس ورودی (لبه بالارونده یا پایینرونده) رله قطع میشود. در صورت نبود پالس، پس از تاخیر زمانی A رله وصل خواهد شد (سطح پیوسته Low یا High به عنوان عدم پالس تلقی میشود).
مد P-28: بلافاصله پس از اتصال تغذیه ماژول، پس از گذشت تاخیر زمانی A، رله وصل شده و تا زمان قطع کامل برق در حالت فعال باقی میماند.
• مدهای چرخهای، لوپ و دوتایمی (P-31 تا P-38):
مد P-31 (لوپ نامحدود با برق): با اتصال تغذیه، رله به مدت زمان A وصل و به مدت زمان B قطع میشود و این چرخه بینهایت تا قطع برق ادامه دارد.
مد P-32 (لوپ با سیگنال پیوسته): در حضور سیگنال پیوسته، رله در چرخه وصل (زمان A) و قطع (زمان B) کار میکند؛ با حذف سیگنال، لوپ متوقف میشود.
مد P-33 (لوپ با تریگر): با یک پالس تریگر، چرخه بینهایت زمان A (وصل) و زمان B (قطع) آغاز میشود؛ با ارسال یک پالس سیگنال دیگر، چرخه متوقف میگردد.
مد P-34: پس از وصل تغذیه، ابتدا تاخیر زمانی A سپری شده، سپس رله وصل میشود و پس از گذشت زمان فعال بودن B قطع میگردد.
مد P-35: با اعمال سیگنال تریگر، پس از سپری شدن تاخیر زمانی A رله وصل شده و پس از پایان زمان کاری B قطع میشود.
مد P-36: با اعمال سیگنال پیوسته، پس از گذشت زمان A رله وصل شده و برای مدت زمان B فعال میماند؛ در صورت قطع سیگنال در هر مرحله، تایمر ریست شده و رله قطع میشود.
مد P-37: در حضور سیگنال، رله پس از اتمام زمان کاری A قطع شده و وارد تاخیر B میشود. در بازه زمانی (A+B)، تریگر مجدد نامعتبر خواهد بود.
مد P-38: در حضور سیگنال، رله پس از فعال بودن به مدت A قطع شده و زمان B شمرده میشود؛ پس از آن رله یک بار دیگر به مدت A فعال و سپس به صورت خودکار قطع میگردد.
• مدهای تحریک با قطع سیگنال و شمارنده کانتر (P-41 تا P-48):
مد P-41: در زمان حضور سیگنال هیچ عملیاتی انجام نمیشود؛ به محض قطع شدن سیگنال، رله جذب شده و پس از زمان A قطع میشود.
مد P-42: پس از قطع سیگنال ورودی، با تاخیر زمانی A رله وصل شده و پس از سپری شدن زمان B قطع میگردد.
مد P-43: به محض اینکه مدت زمان ناپدید شدن سیگنال از زمان A تجاوز کند، رله وصل میشود و پس از تاخیر زمانی B قطع میگردد.
مد P-44 (سیکل محدود با برق): پس از اتصال برق، رله به مدت زمان A وصل و زمان B قطع میشود؛ پس از تکرار این چرخه به تعداد C بار، رله خاموش شده و متوقف میشود.
مد P-45 (سیکل محدود با سیگنال): پس از اتصال برق غیرفعال است؛ با اعمال تریگر، رله چرخه زمان A (وصل) و زمان B (قطع) را به تعداد C بار اجرا کرده و متوقف میشود (با اعمال سیگنال جدید، چرخه از نو اجرا میگردد).
مد P-46 (کانتر دائم): پس از اعمال سیگنال ورودی به تعداد بیش از A بار، رله جذب شده و تا زمان قطع برق دائم روشن میماند.
مد P-47 (کانتر زماندار): پس از دریافت سیگنال ورودی به تعداد بیش از A بار، رله روشن شده و پس از زمان B قطع میشود.
مد P-48 (کانتر در بازه مشخص): اگر در طول بازه زمانی C، سیگنال ورودی بیش از A بار پالس دریافت کند، رله وصل شده و پس از زمان B قطع میگردد.
۳. مدهای کنترل متقابل و همزمان دو کاناله (۲۴ مد کاری: P-51 تا P-78)
(نکته: در این مدها، پارامترهای زمانی بین دو رله ۱ و ۲ به صورت مشترک تعریف میشوند).
در تمامی مدهای P-51 تا P-58، عملکرد شمارش (Counting Function) فعال است.
• مدهای دو کاناله با تحریک سیگنال ۱ و عملکرد شمارنده (P-51 تا P-58):
مد P-51: با ارسال سیگنال ۱، رله ۱ پس از کارکرد به مدت A ثانیه قطع شده و رله ۲ پس از کارکرد به مدت B ثانیه قطع میشود
مد P-52: با ارسال سیگنال ۱، رله ۱ به مدت A ثانیه کار میکند، سپس رله ۲ روشن شده و هر دو رله به مدت B ثانیه همزمان کار میکنند و پس از آن هر دو قطع میشوند.
مد P-53: با اعمال سیگنال ۱، رله ۱ شروع به کار میکند؛ پس از زمان A رله ۲ نیز وصل میشود؛ پس از تاخیر B رله ۲ قطع شده و با گذشت تاخیر C رله ۱ نیز قطع میشود.
مد P-54: با اعمال سیگنال ۱، رله ۱ وصل شده و پس از زمان A قطع میشود؛ سپس با تاخیر زمانی B رله ۲ وصل شده و پس از زمان C رله ۲ خاموش میشود.
مد P-55: با یکبار تحریک سیگنال ۱، رله ۱ با تاخیر زمانی A روشن میشود و رله ۲ با تاخیرزمانی B شروع به کار میکند و پس از تاخیرزمانی C هر دو رله با هم خاموش میشوند.
مد P-56: با تحریک سیگنال ۱، رله ۱ با تاخیر A روشن شده و پس از زمان B متوقف میشود؛ سپس رله ۲ شروع به کار کرده و پس از تاخیر C رله ۲ قطع میشود.
مد P-57: با اعمال سیگنال ۱، رله ۱ و رله ۲ همزمان شروع به کار میکنند؛ رله ۱ پس از تاخیر A متوقف شده و رله ۲ پس از تاخیر B قطع میشود.
مد P-58: با ارسال سیگنال ۱ و گذشت تاخیر زمانی A، رله ۱ و رله ۲ همزمان وصل شده و پس از تاخیر زمانی B هر دو رله همزمان خاموش میشوند.
• مدهای دو کاناله ترتیبی و چرخهای با تحریک پالس (P-61 تا P-68):
مد P-61: با ارسال یک پالس سیگنال ۱، رله ۱ پس از کارکرد A ثانیهای و رله ۲ پس از کارکرد B ثانیهای قطع میشوند.
مد P-62: با یکبار اعمال سیگنال ۱، رله ۱ به مدت A ثانیه کار کرده، سپس رله ۲ روشن میشود و پس از B ثانیه کارکرد مشترک، هر دو رله همزمان قطع میشوند.
مد P-63: با تحریک سیگنال ۱، رله ۱ شروع به کار میکند؛ بعد از تاخیر A رله ۲ روشن میشود؛ با تاخیر B رله ۲ قطع شده و پس از گذشت تاخیر C رله ۱ نیز قطع میگردد.
مد P-64: با یک پالس سیگنال ۱، رله ۱ وصل شده و پس از A ثانیه قطع میشود؛ پس از تاخیر زمانی B رله ۲ وصل شده و با گذشت زمان C قطع میشود.
مد P-65: با اعمال سیگنال ۱، رله ۱ پس از تاخیر زمانی A و رله ۲ پس از تاخیر B شروع به کار کرده و پس از زمان C هر دو رله با هم متوقف میشوند.
مد P-66: با دریافت سیگنال ۱، رله ۱ پس از تاخیر زمانی A وصل شده و پس از تاخیر B متوقف میشود؛ بلافاصله رله ۲ فعال شده و پس از زمان C قطع میگردد.
مد P-67: با تحریک سیگنال ۱، هر دو رله همزمان روشن میشوند؛ رله ۱ پس از زمان A و رله ۲ پس از تاخیرزمانی B متوقف میشود.
مد P-68 (لوپ ترتیبی دو رله با تریگر): با یک پالس سیگنال ۱، پس از تاخیرزمانی A هر دو رله ۱ و ۲ همزمان وصل شده و پس از زمان B با هم قطع میشوند؛ این فرآیند با فاصله استراحت D، به تعداد E بار تکرار خواهد شد.
• مدهای دو کاناله اتوماتیک بلافاصله پس از اتصال برق (P-71 تا P-78):
مد P-71: با اتصال تغذیه (Power-on)، رله ۱ پس از کارکرد A ثانیه قطع شده و رله ۲ پس از کارکرد B ثانیه قطع میشود.
مد P-72: با وصل برق، رله ۱ به مدت A ثانیه کار میکند، سپس رله ۲ اضافه شده و پس از B ثانیه کارکرد همزمان، هر دو بار متوقف میشوند.
مد P-73: بلافاصله پس از اتصال برق، رله ۱ روشن میشود؛ پس از گذشت A ثانیه رله ۲ فعال شده و پس از زمان B رله ۲ خاموش میشود؛ پس از تاخیر زمانی C رله ۱ نیز خاموش خواهد شد.
مد P-74: با وصل برق، رله ۱ روشن شده و پس از زمان A خاموش میشود؛ سپس با تاخیر B رله ۲ روشن شده و بعد از گذشت تاخیر C رله ۲ قطع میشود.
مد P-75: پس از اتصال برق، رله ۱ پس از تاخیر زمانی A و رله ۲ پس از تاخیرزمانی B شروع به کار میکنند و پس از تاخیرزمانی C هر دو رله متوقف میگردند.
مد P-76: با اتصال برق، رله ۱ با تاخیر زمانی A وصل شده و پس از گذشت زمان B قطع میشود؛ سپس رله ۲ فعال شده و بعد از زمان C متوقف میشود.
مد P-77: با وصل شدن برق ماژول، رله ۱ و رله ۲ همزمان فعال میشوند؛ رله ۱ پس از تاخیر زمانی A و رله ۲ پس از تاخیرزمانی B متوقف میشوند.
مد P-78 (لوپ ترتیبی دو رله با اتصال برق): بلافاصله پس از اتصال تغذیه، با تاخیر زمانی A هر دو رله همزمان فعال شده و با تاخیر B هر دو قطع میشوند؛ این چرخه با فاصله بین سیکل D، به تعداد E بار تکرار میشود.
