معرفی محصول

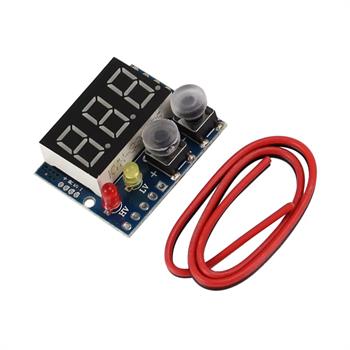

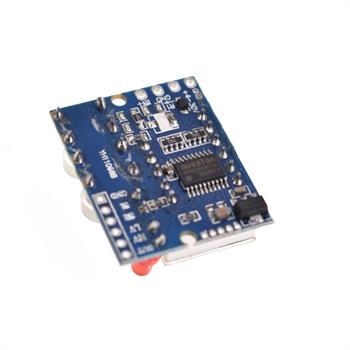

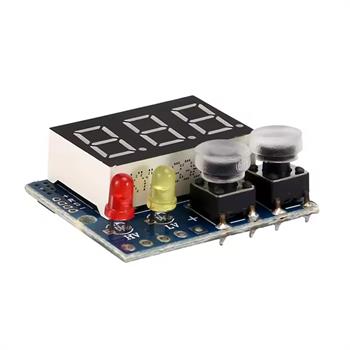

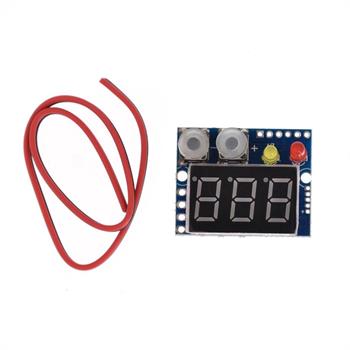

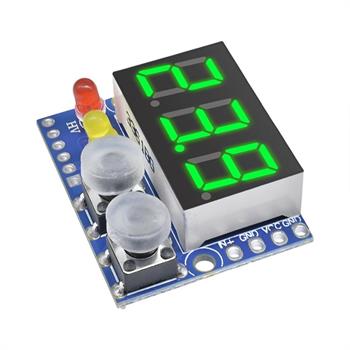

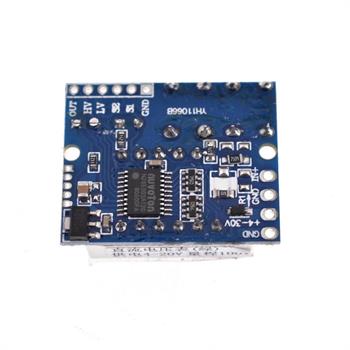

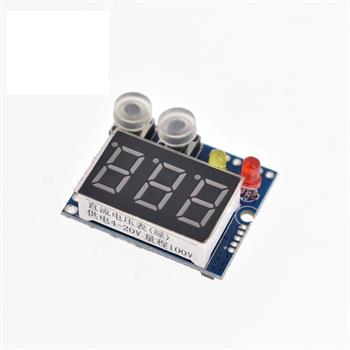

این ولت‌متر پنلی دیجیتال مجهز به آلارم صوتی و نوری، یکی از دقیق‌ترین نمایشگرهای ولتاژ برای مدارهای DC است که می‌تواند ولتاژ بین 0 تا 100 ولت را اندازه‌گیری کند. تغذیه داخلی آن از طریق ولتاژ 4 تا 20 ولت صورت می‌گیرد و دارای LED قرمز و زرد برای هشدار محدوده ولتاژ پایین (LV) و بالا (HV) است. این ماژول علاوه بر نمایشگر سه رقمی LED، از بیزر داخلی برای هشدار صوتی در شرایط اضافه‌ولتاژ یا افت ولتاژ بهره می‌برد و گزینه‌ای مناسب برای سیستم‌های حفاظتی، منابع تغذیه DIY و تجهیزات مانیتورینگ باتری محسوب می‌شود.
قابلیت تنظیم محدوده هشدار بالا و پایین توسط دو کلید کنترلی داخلی، امکان استفاده دقیق در پروژه‌هایی با حساسیت بالا را فراهم می‌کند. همچنین مدار دارای حفاظت در برابر اتصال معکوس است و می‌تواند با استفاده از دو یا سه سیم بسته به سطح ولتاژ کاری نصب شود.
ویژگی‌ها
محدوده اندازه‌گیری ولتاژ: 0 تا 100 ولت DC
محدوده تغذیه کاری ماژول: 4 تا 20 ولت DC
نمایشگر LED سه‌رقمی با وضوح 0.1 ولت و رنگ سبز
دارای آلارم صوتی (بیزر) و نوری برای هشدار ولتاژ بالا یا پایین
تنظیم محدوده هشدار بالا (HV) و پایین (LV) با دو کلید + و –
قابلیت اتصال دو‌سیم یا سه‌سیم (در مدل‌های بالای 20 ولت باید سه‌سیم متصل شود)
دارای حفاظت در برابر قطبیت معکوس ورودی
سرعت به‌روزرسانی نمایشگر: حدود 3 بار در ثانیه
دمای کاری گسترده از ‑40 تا +85 درجه سانتی‌گراد
ابعاد کوچک برای نصب آسان در انواع پنل‌ها و قاب‌های صنعتی
کاربردها
ابزار نمایش ولتاژ DC در منابع تغذیه، باتری‌مانیتورها و تابلوهای کنترل
سیستم‌های اخطار و حفاظت از اضافه‌ولتاژ یا افت ولتاژ
پروژه‌های DIY و طراحی مدارهای آزمایشگاهی
کنترل‌گرهای شارژ و سیستم‌های اتوماسیون کوچک
مانیتورینگ ولتاژ باتری در وسایل قابل‌حمل یا خودرو
نحوه اتصال و راه‌اندازی
این ولت‌متر دیجیتال را می‌توان به دو شیوه متصل کرد:
1. اتصال دو‌سیمه: در این حالت، پلیت R1 به ورودی ولتاژ متصل می‌شود و همان ولتاژی که تغذیه ماژول را فراهم می‌کند، اندازه‌گیری می‌شود.
توجه: در حالت دو‌سیمه نباید ولتاژ اندازه‌گیری از 20V تجاوز کند.
2. اتصال سه‌سیمه : در این روش، تغذیه 4 تا 20V DC برای ماژول از مسیر جداگانه تأمین می‌شود و خطوط زمین و ورودی ولتاژ تست به‌صورت مجزا متصل می‌شوند. این نوع اتصال برای ایمنی و دقت بیشتر در اندازه‌گیری ولتاژهای بالا ضروری است.
برای تنظیم مقادیر هشدار بالا و پایین، هر دو کلید تنظیم را هم‌زمان فشار دهید تا LED قرمز (HV) روشن شود، سپس با کلید + یا – حد بالای ولتاژ را تعیین کنید. با فشار مجدد هم‌زمان دو کلید، LED زرد (LV) روشن شده و می‌توانید حد پایین هشدار را تنظیم کنید. با فشار هم‌زمان مجدد هر دو کلید، از حالت تنظیم خارج می‌شود.
