معرفی محصول

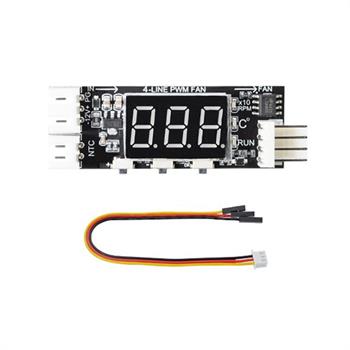

ماژول کنترل سرعت فن PWM با نمایشگر دیجیتال و حسگر دما، یک راه‌حل هوشمند و صنعتی برای مدیریت خنک‌سازی دستگاه‌هاست. این ماژول با پشتیبانی از فن‌های چهار سیمه استاندارد، امکان تغییر سرعت بر اساس دمای محیط یا به‌صورت دستی را فراهم می‌کند. طراحی کوچک و سبک، حفاظت در برابر اتصال معکوس، و قابلیت کاهش نویز از دیگر نقاط قوت این محصول هستند.
ویژگی‌ها
ولتاژ کاری: DC 8–16V (توصیه‌شده 12V)
مصرف خود ماژول: کمتر از 40mA در ولتاژ 12V
نوع فن قابل کنترل: چهار سیمه PWM، پشتیبانی از فرکانس 25kHz و دامنه 5V
جریان مجاز فن: تا 3.3A (بدون بار اضافی)
رنج PWM قابل تنظیم: 1% تا 100%

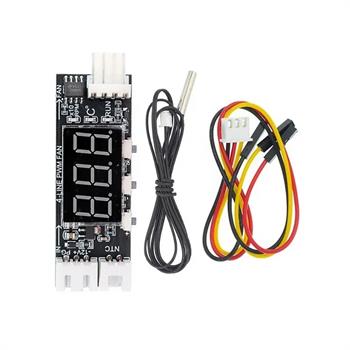

اندازه‌گیری دما: با حسگر NTC 10K B=3950، طول کابل 50cm، خطای کمتر از 1.2°C در محدوده 0–50°C
نمایشگر دیجیتال: نمایش دما (°C)، سرعت فن (×10 RPM) و وضعیت کارکرد (RUN)
تنظیم 3 پارامتر عملکرد:
• L: دمای شروع افزایش سرعت
• H: دمای رسیدن به حداکثر سرعت
• C: دمای قطع فن در شرایط دمای پایین
حفاظت‌ها: اتصال معکوس ولتاژ، کاهش نویز فن، محافظت فیزیکی پروب در برابر آب و رطوبت

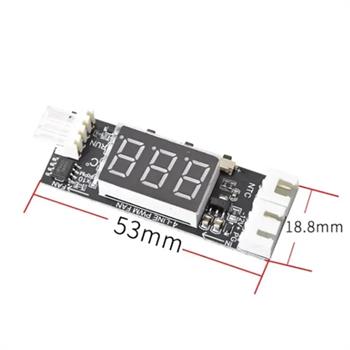

طراحی صنعتی: PCB با قطعات الکترونیکی با کیفیت برای دوام طولانی
کاربردها
کنترل هوشمند فن‌های کیس، رک، کابینت‌های صنعتی و تجهیزات الکترونیک.
کاهش مصرف انرژی و نویز فن‌ها در دماهای پایین.
جلوگیری از استهلاک زودرس فن با کنترل خودکار سرعت.
پروژه‌های DIY و ارتقاء سیستم‌های خنک‌سازی موجود.
نحوه راه‌اندازی
اتصال برق و فن: منبع DC با ولتاژ 8 تا 16 ولت را به ورودی XH-3P، فن چهار سیمه PWM را به رابط KF2510-3P متصل کنید.
نصب حسگر دما: پروب NTC را به رابط XH-2P وصل کرده و در محل منبع حرارت ثابت کنید. بدون پروب، عملکرد فقط دستی خواهد بود.
تنظیم حالت دستی: با دکمه “+” و “-” سرعت را از 1% تا 100% تغییر دهید، با “OK” ذخیره کنید.
تنظیم حالت اتوماتیک:
دکمه “OK” را نگه دارید تا وارد تنظیم دما شوید، سپس با “+” و “-” مقادیر L، H و C را مشخص کنید.
فاصله بین H و L باید حداقل 5 درجه باشد، و C حداقل 2 درجه کمتر از L تنظیم شود.
استراتژی خاموشی فن: مقدار C را تعیین کنید تا فن در دماهای پایین خاموش شود و با عبور از دمای L دوباره شروع به کار کند.
نکات ایمنی:
از اتصال کوتاه یا اضافه‌بار جلوگیری کنید، سیم‌کشی را با کیفیت مناسب انجام دهید.
قبل از استفاده، حداقل سرعت قابل پشتیبانی فن را در حالت دستی پیدا کنید.
