با جاباتری قلمی ESP8266-12E ماژول ماژول ESP8266-12E

⁠معرفی محصول

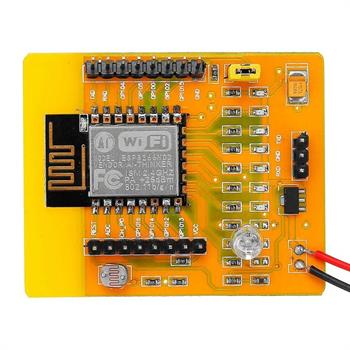

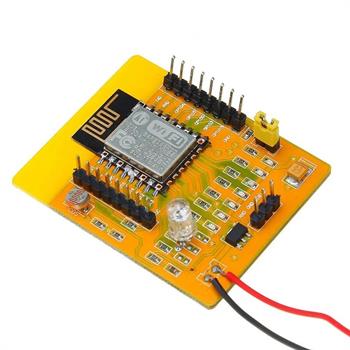

برد وای فای ESP8266 ESP‑12E یک برد توسعه کامل و تستر پایداری ماژول‌های ESP است که با امکانات متنوع جهت اجرای انواع پروژه‌های اینترنت اشیا (IoT) طراحی شده است. این برد نه‌تنها شامل ماژول قدرتمند ESP‑12E مبتنی بر تراشه ESP8266EX با توان پردازشی بالا و پشتیبانی از استاندارد Wi‑Fi 802.11 b/g/n است، بلکه از جاباطری قلمی برای تغذیه مستقل، فتوسل (LDR) برای سنجش نور محیط، ال‌ای‌دی RGB، رگولاتور داخلی 3.3 ولت و پین‌هدرهای کامل GPIO بهره می‌برد.

ویژگی‌ها

پشتیبانی از 9 پایه GPIO دیجیتال و 1 ورودی آنالوگ (ADC)
ماژول Wi‑Fi قابلیت کار در حالت‌های AP، STA و AP+STA
پشتیبانی کامل از AT Command
آنتن PCB داخلی با گیرندگی پایدار و ایزولاسیون برای کاهش نویز
دارای فتوسل، LEDهای داخلی و LED RGB برای پروژه‌های نور و هشدار
رگولاتور داخلی 3.3 ولت برای تغذیه پایدار
پشتیبانی از WPA/WPA2 و فرکانس 2.4 گیگاهرتز
نرخ انتقال پیش‌فرض UART برابر 115200 bps
طراحی شده برای کار با 3 عدد باتری قلمی (AA)
مناسب برای کنترل مستقیم، توسعه نرم‌افزاری، یا استفاده همراه با آردوینو و سایر میکروکنترلرها

کاربردها

ایستگاه‌های هواشناسی و سنجش شرایط محیطی
سیستم‌های مانیتورینگ بی‌سیم و خانه هوشمند
پروژه‌های نورپردازی با کنترل Wi‑Fi
اتوماسیون صنعتی و کنترل از راه دور
آزمایش و توسعه برنامه‌های مبتنی بر ESP8266 بدون نیاز به سخت‌افزار اضافی

روش راه‌اندازی

برای استفاده از برد، کافی است 3 عدد باتری قلمی AA را در جاباتری قرار دهید یا تغذیه 3.3 ولت پایدار از طریق پایه VCC منتقل کنید. ارتباط با برد از طریق پین TX/RX (UART) با نرخ پیش‌فرض 115200 bps برقرار می‌شود. جهت ورود به حالت برنامه‌ریزی، GPIO0 را به زمین متصل کنید. با بهره‌گیری از فتوسل و LED RGB می‌توان تست و توسعه برنامه‌ها را سریع آغاز کرد.

  • مشخصه فنی
    Type Wifi Module
    UART Interface
    Supply Voltage 3.3V
    Size 52X42mm
    CPU ESP8266 - ESP12E
    Wi-Fi wi-fi 802.11 b/g/n 2.4 GHz frequency
    Security WPA, WPA2
    Antenna PCB
