معرفی محصول

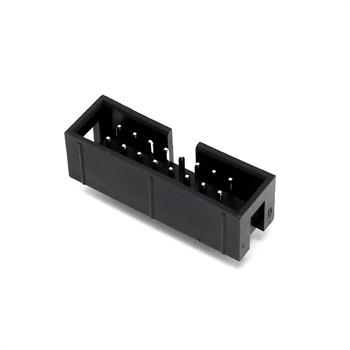

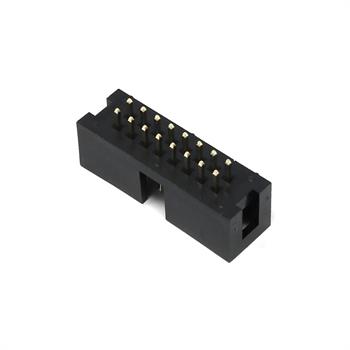

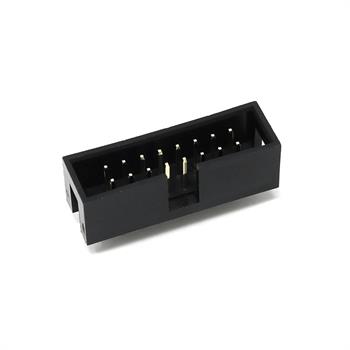

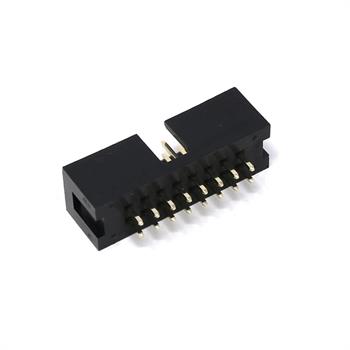

کانکتور IDC Box Header مادگی دوبل 2x8 پین با گام استاندارد 2.54 میلی متر، یکی از کانکتورهای مطمئن برای اتصال کابل های فلت IDC در پروژه های صنعتی و بردهای توسعه است. این مدل با طراحی جعبه ای (Box Type) از نوع Amphenol ساخته شده و دارای شیار گاید یا نچ (Notch) برای جلوگیری از اشتباه در اتصال می باشد. کیفیت ساخت بالا و استفاده از آلیاژ برنج با پوشش قلع یا طلا موجب می شود اتصال پایدار، مقاوم در برابر خوردگی و دارای طول عمر بالا باشد.
ویژگی ها
16 پین در دو ردیف 2x8 با فواصل دقیق 2.54mm
تحمل جریان تا 3 آمپر برای هر پین
مقاومت تماسی بسیار پایین حداکثر 20mΩ
مقاومت عایقی بیش از 1000MΩ
تحمل ولتاژ تا 1000V AC به مدت یک دقیقه
محدوده دمای کاری از منفی 40 تا مثبت 105 درجه سانتیگراد
پایه های مستقیم (Straight THT) برای نصب روی PCB
جنس پایه برنج با آبکاری نیکل و پوشش قلع یا طلا
بدنه از پلیمر نسوز مقاوم در دمای بالا PBT UL94V-0
طراحی دقیق مطابق استاندارد RoHS و ایزوله کامل
مناسب برای اتصال کابل های IDC 16 سیمه در بردهای Raspberry Pi و Arduino
کاربردها
ارتباط بین بردهای کنترلی و ماژول ها
ساخت کابل رابط IDC در پروژه های صنعتی
انتقال سیگنال و دیتا میان مدارهای منطقی
استفاده در سیستم های توسعه و تجهیزات تست
