معرفی محصول

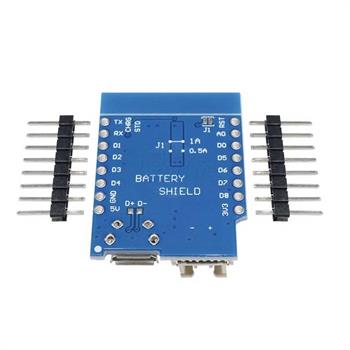

شیلد شارژر باتری Wemos D1 Mini با تراشه TP5410 یک ماژول تغذیه و شارژ کوچک و قدرتمند است که برای بردهای اینترنت اشیاء Wemos D1 Mini و Wemos D1 Mini Pro طراحی شده است. این شیلد با پشتیبانی از باتری‌های لیتیومی ۳٫۳ تا ۴٫۲ ولت، امکان اجرای پرتابل پروژه‌ها را فراهم کرده و مدیریت هوشمند شارژ و تخلیه باتری را بر عهده دارد. با استفاده از این شیلد و یک باتری لیتیوم، می‌توانید بدون نیاز دائمی به کابل USB، برد Wemos خود را در هر مکان راه‌اندازی کنید.
زمانی که کابل Micro‑USB وصل است، تغذیه مدار به‌طور مستقیم از همین ورودی انجام شده و باتری تا ولتاژ ۴٫۲ ولت شارژ می‌شود. وقتی کابل USB قطع باشد، مدار از طریق مبدل افزاینده DC-DC داخلی، ولتاژ باتری را به ۵ ولت افزایش می‌دهد و انرژی مورد نیاز را از باتری تأمین می‌کند. اگر ولتاژ باتری به کمتر از ۲٫۷ ولت برسد، مبدل داخلی غیرفعال شده و تغذیه قطع می‌شود.
ویژگی‌ها
تراشه شارژر هوشمند TP5410 با قابلیت محافظت در برابر شارژ بیش‌ازحد، تخلیه بیش‌ازحد و دمای بالا
پشتیبانی از باتری لیتیومی ۳٫۳ تا ۴٫۲ ولت
ولتاژ ورودی شارژ: ۵ ولت (حداکثر ۱۰ ولت)
جریان شارژ پیش‌فرض: ۰٫۵ آمپر (قابل افزایش به ۱ آمپر با اتصال جامپر J1)
مبدل افزاینده DC-DC تا ۵ ولت (حداکثر ۱ آمپر) برای تغذیه سیستم
کانکتورهای استاندارد PH2-2.0mm یا XH2‑2.54mm برای اتصال باتری
پورت Micro-USB جهت شارژ و تغذیه
LED سبز: شارژ کامل / LED قرمز: در حال شارژ
اتصال مستقیم به بردهای Wemos بدون نیاز به سیم‌کشی
همراه با پین هدر برای لحیم‌کاری و نصب آسان
کاربردها
اجرای پروژه‌های اینترنت اشیاء (IoT) به صورت پرتابل
تأمین تغذیه برد Wemos D1 Mini / Pro از باتری لیتیوم
استفاده در تجهیزات بی‌سیم و پروژه‌های کم‌مصرف
شارژ و مدیریت باتری در سیستم‌های الکترونیکی کوچک
جایگزین منبع تغذیه USB در محیط‌های بدون دسترسی به برق
نحوه راه‌اندازی
در صورت نیاز، پین‌های اتصال شیلد را لحیم کنید.
شیلد را روی برد Wemos D1 Mini یا D1 Mini Pro نصب کنید و به جهت شیار پین‌ها توجه کنید.
باتری لیتیومی ۳٫۳ تا ۴٫۲ ولت را با رعایت قطبیت صحیح به پورت PH2‑2.0mm یا XH2‑2.54mm متصل کنید (BAT+ و BAT–).
برای شارژ باتری، کابل Micro‑USB را به شیلد وصل کرده و آن را به منبع تغذیه ۵ ولت متصل کنید.
هنگام شارژ، LED قرمز روشن می‌شود و پس از تکمیل شارژ، LED سبز فعال می‌گردد.
تغذیه برد از باتری متصل یا از طریق مبدل افزاینده داخلی تا ۵ ولت انجام می‌شود.
در صورت نیاز به افزایش جریان شارژ، جامپر J1 را متصل کنید (پیش از آن، سازگاری باتری را بررسی کنید).
