معرفی محصول

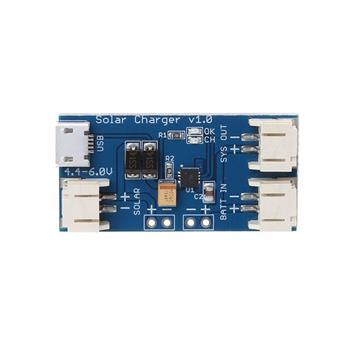

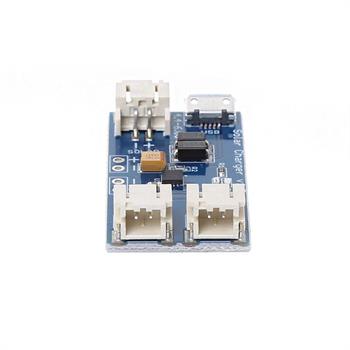

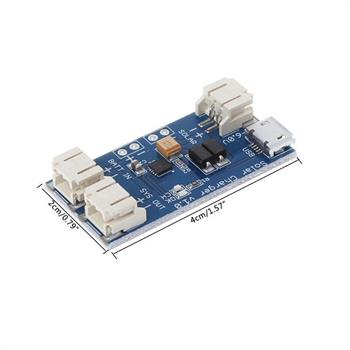

ماژول شارژ خورشیدی CN3065 MINI یک راهکار کم‌حجم و کارآمد برای شارژ باتری‌های لیتیوم-یون تک‌سل (مانند 18650) با استفاده از پنل خورشیدی یا منبع USB است. این ماژول با استفاده از تراشه CN3065 قادر است باتری را با جریان حداکثر 500 میلی‌آمپر به‌صورت پایدار و ایمن شارژ کند. طراحی هوشمند آن از طریق پورت Micro-USB یا ورودی پنل خورشیدی امکان شارژ را فراهم کرده و به‌طور خودکار فرآیند شارژ را با توجه به ولتاژ و جریان ورودی مدیریت می‌کند. LEDهای روی ماژول وضعیت شارژ (قرمز :در حال شارژ - سبز :شارژ تکمیل شده) را به‌وضوح نمایش می‌دهند.
این ماژول برای پروژه‌های قابل‌حمل، دستگاه‌های IoT، سنسورهای بی‌سیم و هر کاربردی که به یک سیستم شارژ خورشیدی کوچک و بهینه نیاز دارد، بسیار ایده‌آل است.
ویژگی‌ها و مزایا
ابعاد کوچک و مناسب برای ادغام در انواع پروژه‌ها
پشتیبانی از شارژ مستقیم از پنل خورشیدی یا پورت USB
جریان شارژ تا 500mA با تراشه مدیریت شارژی مقاوم در برابر اضافه‌بار
نمایش وضعیت شارژ با LED
مناسب برای باتری‌های لیتیوم-یون تک‌سل (3.7V)
نصب و استفاده آسان برای پروژه‌های DIY
کاربردها
سیستم‌های برق خورشیدی
لوازم الکترونیکی قابل حمل
برداشت و ذخیره انرژی خورشیدی
شارژرهای لیتیوم-پلیمر
نحوه استفاده از ماژول شارژر سولار CN3065
ماژول CN3065 مشابه سایر شارژرهای باتری لیتیوم-پلیمر عمل می‌کند، با این تفاوت که ورودی برق آن می‌تواند مستقیماً به یک پنل خورشیدی متصل شود تا انرژی لازم برای شارژ باتری را تأمین کند.
این ماژول سه ورودی تغذیه دارد:
ورودی شارژ باتری (SOLAR IN) — برای اتصال پنل خورشیدی یا منبع DC با ولتاژ مناسب (حداقل 6.5 ولت تا حدود 40 میلی‌ولت بیشتر از ولتاژ باتری، قبل از فعال شدن حفاظت افت ولتاژ).
ترمینال‌های باتری (BATT IN/OUT) — برای اتصال مستقیم باتری لیتیوم-یون تک‌سل و همچنین دریافت یا ارسال انرژی به باتری.
پورت Micro-USB — برای شارژ باتری از طریق آداپتور یا شارژر USB.
خروجی‌های ماژول شامل:
خروجی تغذیه سیستم (SYS OUT) که مستقیماً از باتری تغذیه می‌شود.
خروجی USB که در برخی نسخه‌ها برای تغذیه مستقیم ماژول‌های جانبی استفاده می‌شود.
برای نمایش وضعیت شارژ، دو LED روی ماژول قرار دارد:
LED CH — در حال شارژ بودن باتری
LED OK — شارژ کامل شده است
