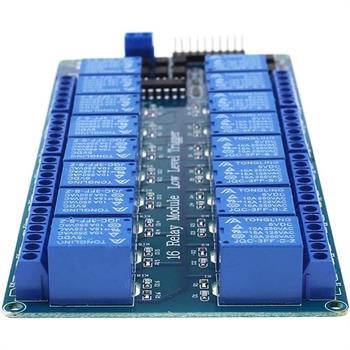

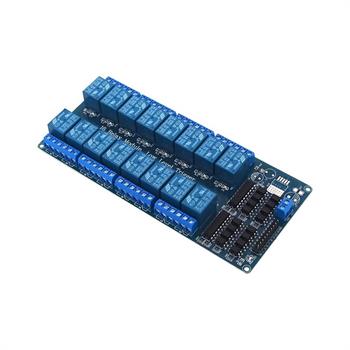

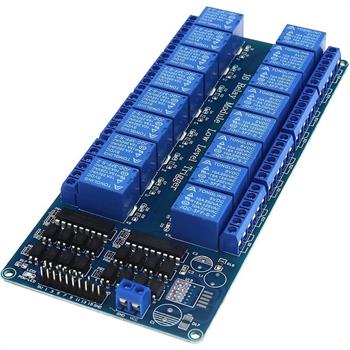

ماژول رله 16 کانال 5 ولت ماژول رله 16 کاناله 5 ولتی

معرفی محصول


ماژول رله ۱۶ کانال ۵ ولت راهکاری حرفه‌ای و پرکاربرد برای کنترل همزمان ۱۶ وسیله برقی، الکترومکانیکی یا صنعتی است. این ماژول با طراحی مستحکم و ایزولاسیون اپتوکوپلر، مناسب پروژه‌های اتوماسیون خانگی و صنعتی، خانه هوشمند، کشاورزی هوشمند و کنترل تجهیزات پر شمار می‌باشد. هر کانال رله به صورت مستقل عمل کرده و امکان سوئیچ بارهای AC و DC تا جریان ۱۰ آمپر را فراهم می‌کند. ماژول به طور مستقیم قابل اتصال به انواع میکروکنترلرها مانند آردوینو، AVR، PIC، ARM و PLC است و با تریگر سطح پایین فعال می‌شود.

ویژگی‌ها

قابلیت کنترل ۱۶ خروجی مستقل با رله ۵ ولت
توان کل هر رله: تا ۱۰ آمپر در ۲۵۰VAC یا ۳۰VDC
ایزولاسیون نوری (اپتوکوپلر): محافظت کامل مدار کنترل، کاهش نویز و افزایش ایمنی
قابلیت اتصال مستقیم به میکروکنترلر (آردوینو، PLC، AVR، PIC، ARM و …)
تابع تریگر سطح پایین: فعال شدن رله با ولتاژ کم (Low Level Trigger)
نشانگر LED برای نمایش وضعیت عملکرد هر رله
ماژول تغذیه مجتمع: نیازی به منبع تغذیه خارجی نیست


کاربردها

اتوماسیون صنعتی و خانگی برای کنترل تجهیزات متعدد
پروژه‌های خانه هوشمند، کنترل روشنایی، تهویه و سیستم‌های امنیتی
پروژه‌های کشاورزی هوشمند و گلخانه‌های اتوماتیک
رباتیک، نمونه‌سازی و پروژه‌های آموزشی
سیستم‌های مانیتورینگ و کنترل مرکزی
توسعه خروجی در سیستم‌های PLC و میکروکنترلری
  • مشخصه فنی
    Type Relay Module
    Relay Type SPDT
    Number of Channels 16
    Operating Voltage 5V DC
    Size 175X80mm
    Weight 110g
    Trigger Voltage(LOW) 0-0.5V
    Trigger Voltage(HIGH) 3.7-5V
