معرفی محصول

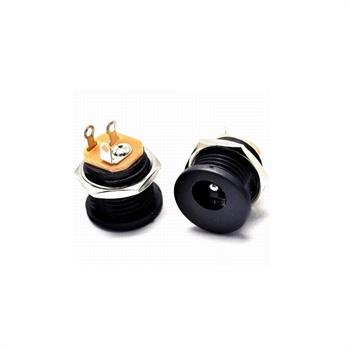

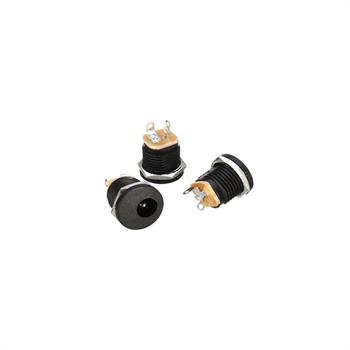

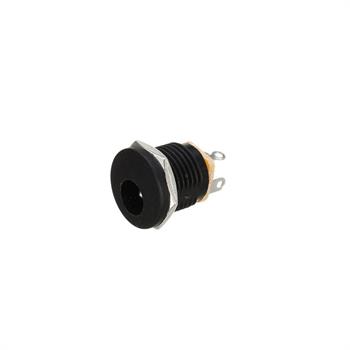

جک مادگی آداپتوری DC-022 یک سوکت برق مقاوم و استاندارد است که برای نصب روی پنل های فلزی یا پلاستیکی طراحی شده و با انواع فیش نری 2.1x5.5 میلی متری سازگار است. این مدل با داشتن مهره فلزی برای نصب پنلی و پوشش پلیمری مقاوم، اتصال مطمئن و طول عمر بالا را تضمین می کند. از این مادگی می توان در منابع تغذیه، دستگاه های الکترونیکی و پروژه های DIY استفاده کرد، جایی که نیاز به ورودی برق مستقیم از آداپتور وجود دارد. بدنه از جنس PBT و پین ها از برنج با روکش قلع ساخته شده اند تا استحکام مکانیکی و کیفیت رسانایی افزایش یابد.
ویژگی ها
نصب آسان روی پنل به کمک مهره فلزی (Bulkhead Mount Type)
پشتیبانی از دو نوع پین مرکزی 2.1 میلی متر و 2.5 میلی متر برای سازگاری بیشتر
طراحی مستحکم با پوسته پلیمری و پایه های برنجی آبکاری شده

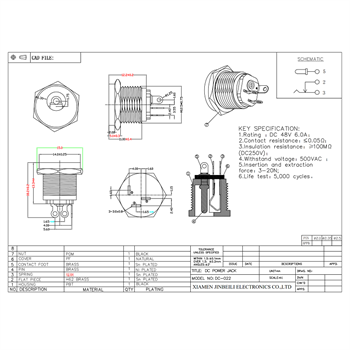

مقاومت کم تماس (<=0.05 Ohm) و عایق بالا (>=100 MOhm در 250V DC)
مقاوم در برابر دماهای کاری از 30- تا 70 درجه سانتی گراد
دارای غلاف محافظ جهت جلوگیری از پارازیت و اتصال نامطمئن
مناسب برای ولتاژ تا 48V DC و جریان تا 6A، مناسب پروژه های تغذیه متوسط و سنگین
عمر عملیاتی بلند، تست 5000 بار در آزمایش سیکل
کاربردها
ورودی تغذیه در دستگاه های الکترونیکی، تجهیزات مخابراتی و سیستم های صنعتی
ساخت پروژه های DIY و نمونه سازی با ولتاژ تغذیه 12 تا 30 ولت
نصب بر روی پنل های منابع تغذیه، بردهای آزمایشگاهی و جعبه های کنترل
جایگزینی سوکت های مشابه (Marushin MJ-10 / MJ-11 یا Schurter 4840-2200)
مناسب برای آمپلی فایرها، آلات موسیقی، سیستم های نورپردازی و تجهیزات صوتی
نحوه نصب
ابتدا سوراخی با قطر حدود 12 میلی متر روی پنل ایجاد کنید. جک را از سمت جلو در سوراخ قرار دهید و با مهره فلزی در پشت پنل محکم کنید. سپس پایه های خروجی را با سیم های مثبت و منفی از طریق لحیم نقره ای به صورت ایمن متصل کنید. پس از اتمام مونتاژ، پوشش محافظ را در جای خود ببندید تا از اتصال کوتاه جلوگیری شود.
