معرفی محصول

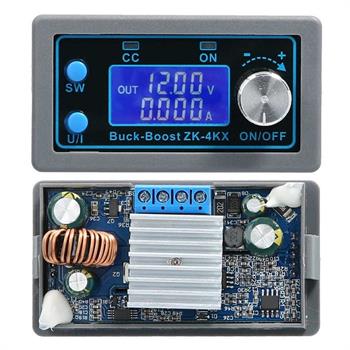

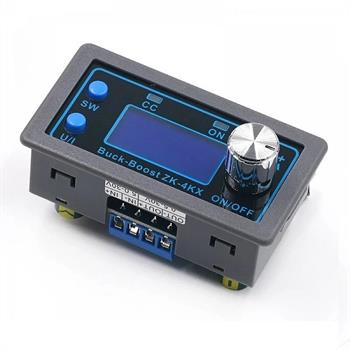

ماژول ZK‑4KX یک مبدل ولتاژ Buck & Boost DC-DC همه‌فن‌حریف است که هم برای افزایش و هم کاهش ولتاژ مناسب بوده و با نمایشگر LCD بزرگ و سیستم کنترل CNC دقیق، امکان تنظیم ولتاژ و جریان را به راحتی و با دقت بالا فراهم می‌کند. این ماژول می‌تواند ولتاژ ورودی ۵ تا ۳۰ ولت را به خروجی ۰٫۵ تا ۳۰ ولت تبدیل کند و جریان خروجی آن تا ۳ آمپر پایدار یا ۴ آمپر با خنک‌سازی تقویت‌شده قابل استفاده است. همچنین توان خروجی تا ۳۵ وات (خنک‌سازی طبیعی) و ۵۰ وات (خنک‌سازی با هیت‌سینک قوی یا فن) می‌رسد. ویژگی‌های پیشرفته مثل محافظت چندگانه نرم‌افزاری و سخت‌افزاری، کالیبراسیون دقیق ولتاژ و جریان، فیلتر PI داخلی با ریپل بسیار کم و محافظت در برابر اتصال معکوس ورودی و خروجی باعث شده این ماژول برای کاربردهای آزمایشگاهی، صنعتی و DIY ایده‌آل باشد.

ویژگی‌های کلیدی

ولتاژ ورودی: ۵ تا ۳۰ ولت DC
ولتاژ خروجی قابل تنظیم: ۰٫۵ تا ۳۰ ولت DC
جریان خروجی: ۰ تا ۳ آمپر پایدار، حداکثر ۴ آمپر
توان خروجی: ۳۵ وات (خنک‌سازی طبیعی)، ۵۰ وات (خنک‌سازی تقویت‌شده)
راندمان تبدیل: تا ۸۸٪
دقت نمایش: ۰٫۰۱ ولت برای ولتاژ، ۰٫۰۰۱ آمپر برای جریان
سیستم کنترل CNC با انکودر چرخشی برای تنظیم دقیق
نمایشگر LCD برای ولتاژ ورودی/خروجی، جریان، توان، ظرفیت (Ah) و زمان کارکرد
محافظت‌های قابل تنظیم: Low Voltage (LUP) / Over Voltage (OUP) / Over Current (OCP) / Over Power (OPP) / Over Temperature (OTP) / Over Capacity (OAP) / Timeout Protection (OHP)
محافظت در برابر اتصال معکوس ورودی و بازگشت جریان خروجی

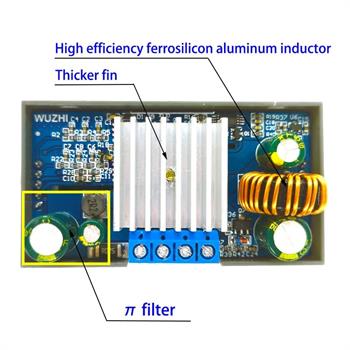

فیلتر PI داخلی با ریپل بسیار پایین
هیت‌سینک ضخیم آلومینیومی برای دفع سریع حرارت

کاربردها

شارژ باتری خورشیدی و شارژرهای قابل تنظیم
منابع تغذیه قابل حمل یا رومیزی
تست مدارات و تعمیرات
پروژه‌های صنعتی و DIY

راهنمای سریع راه‌اندازی و استفاده:

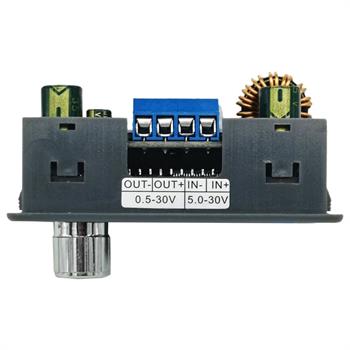

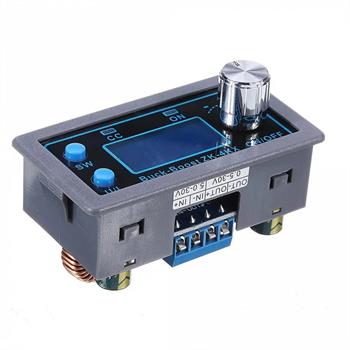

اتصال ورودی و خروجی

ترمینال ورودی (IN+ , IN−) را به منبع تغذیه DC مطابق با محدوده ورودی متصل کنید.
خروجی (OUT+ , OUT−) را به بار یا مدار مورد نظر متصل نمایید.
اتصال کوتاه بین IN− و OUT− یا اتصال معکوس ورودی مجاز نیست.

روشن کردن ماژول

بعد از اتصال تغذیه، نمایشگر LCD فعال می‌شود و مقادیر ورودی/خروجی را نشان می‌دهد.

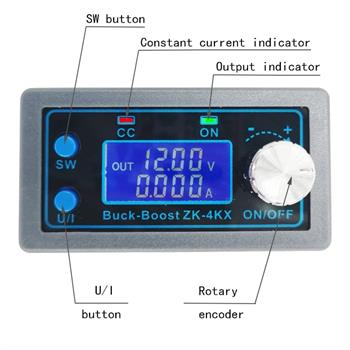

تنظیم ولتاژ خروجی

دکمه U/I را بزنید تا وارد حالت تنظیم شوید.
انکودر چرخشی را برای تغییر مقدار ولتاژ بچرخانید.
برای تغییر رقم خاص، انکودر را فشار دهید و جایگاه رقم را عوض کنید.

تنظیم جریان ثابت (حداکثر جریان خروجی)

در حالت تنظیم، دوباره دکمه U/I را فشار دهید تا وارد بخش تنظیم جریان شوید.
انکودر را بچرخانید تا مقدار جریان به عدد دلخواه برسد.

تنظیم روشن/خاموش پیش‌فرض پس از وصل برق

دکمه U/I را طولانی فشار دهید و در منو گزینه OPEN ON یا OPEN OFF را انتخاب کنید.

تنظیم مقادیر حفاظتی

در منوی پارامترها با دکمه SW بین گزینه‌های LUP، OUP، OCP، OPP، OTP، OAP، OHP جابجا شوید و با انکودر مقدار آستانه را تغییر دهید.
کالیبراسیون ولتاژ و جریان
پارامترهای CAL+IN+V ، CAL+OUT+V و CAL+OUT+A را از منوی تنظیمات انتخاب و تنظیم دقیق انجام دهید.
برای دقت بیشتر، کالیبراسیون ولتاژ را بالای ۱۲ ولت و کالیبراسیون جریان را بالای ۱ آمپر انجام دهید.

نکات مهم

برای توان کامل، ورودی حداقل ۸ ولت باشد. در ۵ ولت ورودی، توان حدود ۱۵ وات خواهد بود.
در بار بالای ۳ آمپر یا بیش از ۳۵ وات، حتماً از خنک‌سازی تقویت‌شده استفاده کنید.
دقت محدود‌کننده جریان برای مقادیر زیر ۰٫۵ آمپر کمتر بوده و حدود ±۰٫۲ آمپر خطا دارد.
هنگام شارژ باتری، به دلیل محافظت ضد بازگشت جریان خروجی، نیازی به دیود اضافی ندارید.
  • مشخصه فنی
    Type Buck-Boost Converter
    Input Voltage 5-30V DC
    Output Voltage 0.5-30V DC
    Max Output Current 4A
    Output Power 35W (natural cooling), 50 W (enhanced cooling)
    Efficiency 88%
    Size 79X43X26mm
    Part Number ZK-4KX
    Operating Frequency 180KHZ
    Overcurrent Protection
    Undervoltage Protection Voltage
    Over Temperature Protection
    Over Voltage Protection
