ماژول کنترل دما و رطوبت پنلی XY-WTH1 ، یک ماژول بسیار کاربردی جهت کنترل دما و رطوبت است.
به کمک این ماژول می توانید با رابط کاربری ساده آن،به سادگی دما و رطوبت مدنظر خود را برای محیط تنظیم کنید.
این ماژول دقیق با کابل بلند مجهز به یک نمایشگر جهت نمایش دما و رطوبت محیط و تنظیمات توسط کاربر می باشد.

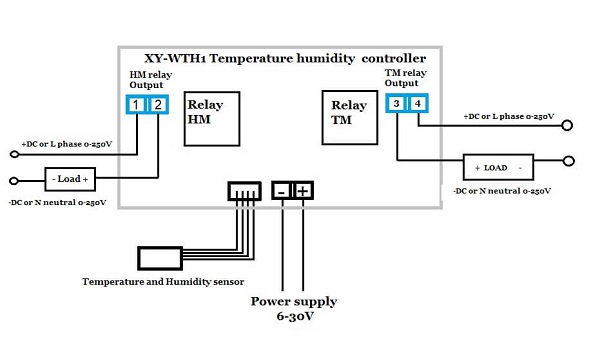

نحوه استفاده
دما
دارای دو مد Heating و Cooling
مد Cooling دمای حد پایین بیشتر از دمای حد بالا (C)
مد Heating دمای حد بالا بیشتر از دمای حد پایین (H)
انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد Cool و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد Heat می باشد
در مد Cooling در صورتی که دمای اندازه گیری شده از دمای حد پایین بیشتر باشد رله وصل می شود و در صورتی که دما از دمای حد بالا کمتر شود رله قطع می شود(هدف کنترل سیستم خنک کننده است).
مد Heating به صورت برعکس کارمی کند در صورتی که دمای اندازه گیری شده از دمای حد پایین کمتر باشد رله وصل و چراغ قرمز روشن می شود و در صورتی که از دمای حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم گرمایشی است). فعال شدن رله ها از طریق چراغ قرمز و چشمک زدن مد مشخص می شود.
رطوبت
دارای دو مدDehumidification و Humidification
مد Dehumidification (خشکی)رطوبت حد پایین بیشتر از حد بالا (d)
مد Humidification (مرطوب)رطوبت حد بالا بیشتر از حد پایین (E)
انتخاب مد به صورت خودکار می باشد و در صورتی که دمای حد پایین از دمای حد بالا بیشتر باشد مد dehumidification و در صورتی که دمای حد بالا بزرگتر از دمای حد پایین باشد مد humidification می باشد
در مد خشکی در صورتی که رطوبت اندازه گیری شده از حد بالا بیشتر باشد رله وصل می شود و در صورتی که رطوبت از حد پایین کمتر شود رله قطع می شود(هدف کنترل سیستم خشک کن) و در مد مرطوب در صورتی که رطوبت از حد پایین کمتر باشد رله وصل می شود می شود و در صورتی که اگر از حد بالا تجاوز کند رله قطع می شود(هدف کنترل سیستم رطوبت ساز). فعال شدن رله ها از طریق چراغ سبز و چشمک زدن مد مشخص می شود .
برای هر دو قسمت دما و رطوبت سیستم دارای تابع تصحیح انحراف می باشد و قابلیت کالیبراسیون دارد که اگر سیستم در طولانی مدت کار کند مقدار دما و رطوبت، مجموع مقدار اندازه گیری شده با مقدار کالیبراسیون می باشد.
نحوه تنظیم پارامترهای مورد نیاز
برای تنظیم حد بالای دما 3 ثانیه بر روی جهت بالای دما فشار داده و وارد تنظیمات سطح بالای دما می شوید. با استفاده از کلیدهای جهت دار حد بالای دما را مشخص کنید و بعد از 6 ثانیه به صورت خودکار تنظیمات ذخیره می شود برای تنظیم حد پایین نیز مراحل بالا تکرار می شود. برای تنظیمات پارامترهای رطوبت نیز به روش فوق عمل می کنید.
پشتیبانی از ارتباط سریال UART برای برنامه ریزی و تنظیم پارامتر با بادریت 9600 و طول داده 8 بیتی و 1 بیت پایان.
