معرفی محصول

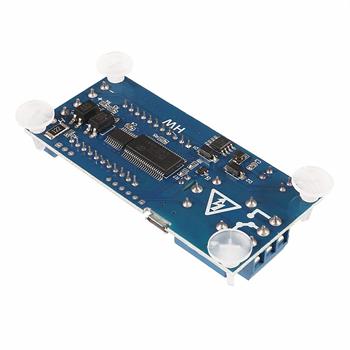

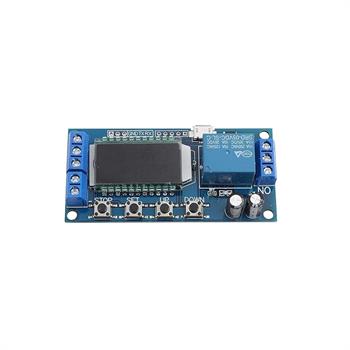

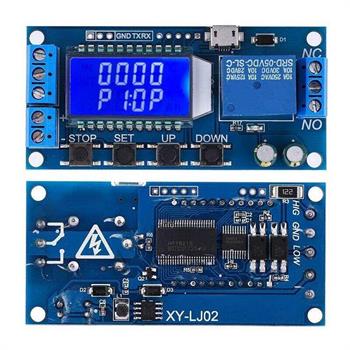

ماژول XY‑LJ02 Delay / Cycle Timing Relay Module یک ماژول رله تایمر تککاناله، دقیق و چندحالته با نمایشگر LCD دو ردیفه است که برای کنترل هوشمند زمانبندی روشن و خاموش شدن تجهیزات الکتریکی طراحی شده است. این ماژول با پشتیبانی از تأخیر در قطع، تحریک زمانی، عملکرد حلقهای (Loop) و بازه زمانی بسیار وسیع، گزینهای ایدهآل برای کاربردهای صنعتی، نیمهصنعتی، خانگی و پروژههای DIY محسوب میشود.
پشتیبانی از تریگر سطح بالا، سطح پایین و کلید مکانیکی، کلید توقف اضطراری (STOP)، حفاظت در برابر اتصال معکوس تغذیه و حالت کممصرف هوشمند، باعث شده XY‑LJ02 یک ماژول قابل اعتماد برای استفاده طولانیمدت باشد.
ویژگیها
تایمر دیجیتال چرخهای و تأخیری (Delay / Loop Timer)
بازه زمانی بسیار گسترده: 0.01 ثانیه تا 9999 دقیقه
تنظیم زمان پیوسته و بسیار دقیق

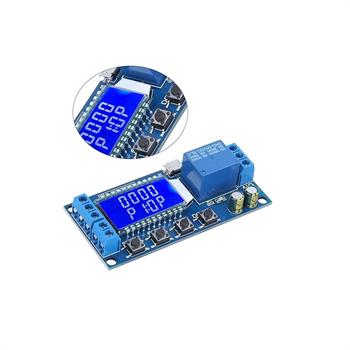

نمایشگر LCD دو ردیفه با نمایش واضح پارامترها
پشتیبانی از High Level / Low Level / Passive Switch Trigger
رله خروجی پرقدرت با توان بالا
کلید STOP اضطراری برای قطع فوری عملکرد
حالت Sleep Mode برای کاهش مصرف انرژی
مصرف جریان بسیار پایین
حفاظت در برابر پلاریته معکوس تغذیه
ذخیره خودکار تنظیمات
پشتیبانی از UART برای خواندن و تنظیم پارامترها
مناسب برای شرایط صنعتی و دمای کاری سخت
کاربردها
کنترل زمانبندی پمپها و موتورها
تایمر روشنایی و تابلوهای برق
اتوماسیون صنعتی و نیمهصنعتی
کنترل فن، هیتر و تجهیزات گرمایشی
پروژههای DIY و آموزشی
سیستمهای تست، آزمایشگاهی و کنترلی
نحوه راهاندازی و تنظیم

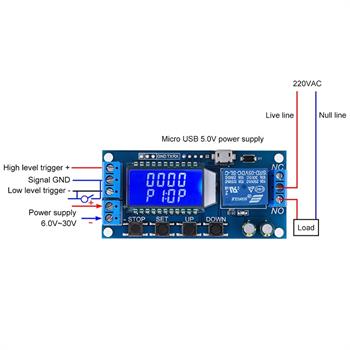

تغذیه
DC 6 تا 30 ولت از طریق ترمینال
یا 5V از طریق Micro USB
دارای حفاظت اتصال معکوس

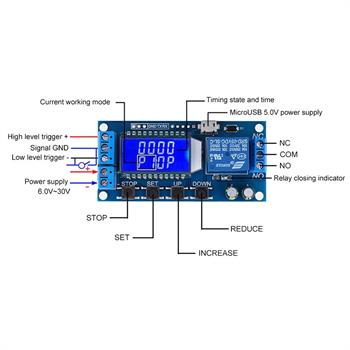

ورودی تریگر
High Level Trigger: 3.0V ~ 24V
Low Level Trigger: 0.0V ~ 0.2V
Switch Control: کلید مکانیکی (Passive Switch)
ورود به منوی تنظیمات
دکمه SET را چند ثانیه نگه دارید.
انتخاب بازه زمانی (Time Range Selection)
در منوی تنظیم پارامتر OP / CL، با فشار کوتاه دکمه STOP، فرمت نمایش و بازه زمانی تغییر میکند:
Display Format Time Range
XXXX 1s – 9999s
XXX.X 0.1s – 999.9s
XX.XX 0.01s – 99.99s
X.X.X.X 1min – 9999min
مثال: برای تنظیم 5.8 ثانیه، فرمت را روی XXX.X قرار دهید تا مقدار 005.8 نمایش داده شود.
حالتهای کاری (Working Modes)
P1 : با دریافت تریگر، رله بهمدت OP فعال شده و سپس قطع میشود. در مدت OP، تریگر جدید بیاثر است.
P2 : مشابه P1، اما اگر در مدت OP تریگر جدید برسد، تایمر از نو شروع میشود.
P3 : با تریگر، رله بهمدت OP فعال میشود. اگر سیگنال جدید برسد، تایمر ریست و رله قطع میشود.
P4 : پس از تریگر، رله ابتدا CL خاموش و سپس OP روشن میشود.
P5 : رله بهصورت حلقهای OP روشن / CL خاموش کار میکند. تعداد تکرار حلقهها (LOP) قابل تنظیم است. در صورت دریافت تریگر، تایمر متوقف میشود.
P6 : مشابه P5، اما تریگر در حین حلقه بیاثر است.
P7 : با اعمال سیگنال، رله فعال باقی میماند. با قطع سیگنال، رله پس از OP خاموش میشود.
پارامترهای قابل تنظیم
OP: زمان روشن بودن رله
CL: زمان خاموش بودن رله
LOP: تعداد تکرار حلقه (1 تا 9999 یا ∞ با ----)
تنظیم پارامترها
نگهداشتن SET → ورود به منو
UP / DOWN → تغییر مقدار
SET کوتاه → جابهجایی بین پارامترها
STOP کوتاه → تغییر واحد زمانی
SET بیش از 2 ثانیه → ذخیره تنظیمات
قابلیتهای پیشرفته
حالت کممصرف خودکار پس از 5 دقیقه بیکاری
فعال/غیرفعالسازی Sleep با نگهداشتن STOP
نمایش پارامترها بدون توقف عملکرد
تغییر نمایش در P5/P6 بین زمان و تعداد حلقهها

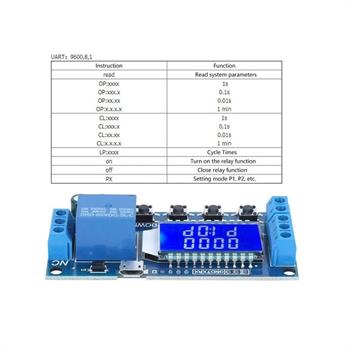

پشتیبانی از UART Commands:
read
OP
CL
LP
ON / OFF
PX
