توضیحات محصول

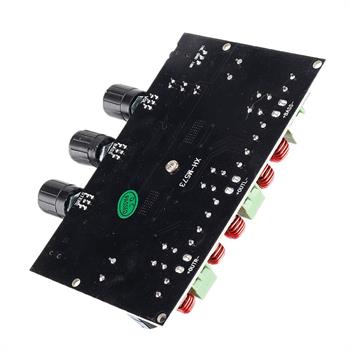

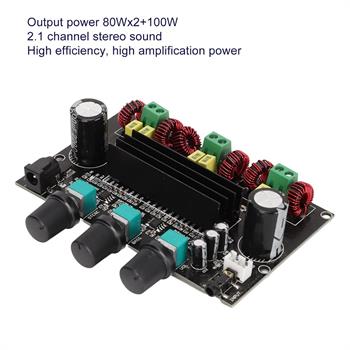

برد آمپلیفایر XH‑M573 TPA3116D2 یک آمپلیفایر دیجیتال کلاس D قدرتمند 2.1 کاناله است که برای راهاندازی دو اسپیکر استریو و یک سابووفر طراحی شده است. این ماژول با بهرهگیری از چیپ معروف TPA3116D2، صدایی شفاف، راندمان بالا و مصرف انرژی کم را در اختیار شما قرار میدهد.
توان خروجی بالا (جمعاً تا 260 وات)، پشتیبانی از ولتاژ ورودی گسترده 12 تا 26 ولت DC و وجود کنترل مجزای ولوم، بیس و تریبل، این برد را به گزینهای ایدهآل برای سیستمهای صوتی خانگی، خودرو، پروژههای DIY و اسپیکرهای پرتابل تبدیل کرده است.
ویژگیها
آمپلیفایر 2.1 کاناله (استریو + سابووفر)
استفاده از چیپ قدرتمند TPA3116D2
توان خروجی بالا:
80W + 80W برای کانالهای چپ و راست
100W برای سابووفر
کلاس کاری Class‑D با راندمان بالا و حرارت کم
ولتاژ ورودی گسترده DC 12V تا 26V
بهترین عملکرد با منبع 24V حداقل 3A
پشتیبانی از اسپیکرهای 4Ω تا 8Ω

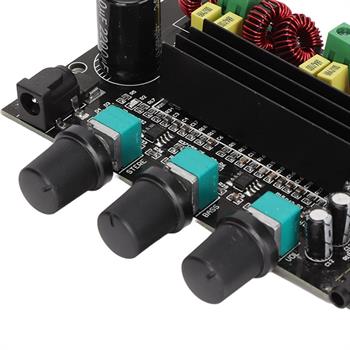

دارای 3 ولوم مجزا:
Volume (ولوم صدا)
Bass (کنترل بیس)
Treble (کنترل تریبل)
پاسخ فرکانسی گسترده با نویز بسیار کم
طراحی جمعوجور، مقاوم و مناسب نصب دائم
هیتسینک بزرگ برای دفع حرارت مؤثر
کاربردها
ساخت سیستم صوتی 2.1 خانگی
اسپیکرهای پرتابل و بلوتوثی (در صورت افزودن ماژول BT)
سیستم صوتی خودرو
پروژههای DIY صوتی
تقویت صدای تلویزیون و مانیتور
جایگزین برد آمپلیفایرهای معیوب

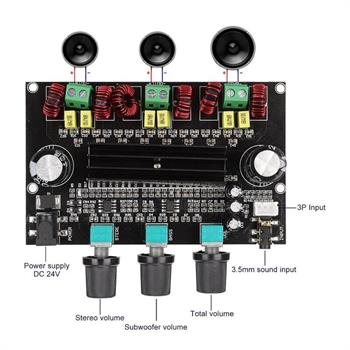

نحوه راهاندازی و استفاده
ورودی تغذیه از طریق سوکت DC 5.5×2.1mm یا ترمینال پیچدار انجام میشود.
ولتاژ پیشنهادی برای حداکثر توان: 24V DC با جریان حداقل 3 آمپر
اتصال اسپیکرها:
دو خروجی برای Left / Right Speaker
یک خروجی مجزا برای Subwoofer
امپدانس مناسب اسپیکرها: 4Ω یا 8Ω
ورودی صدا از طریق جک AUX 3.5mm
در توانهای بالا، استفاده از منبع تغذیه قوی و تهویه مناسب توصیه میشود.
نکته مهم: در ولتاژهای پایینتر (مثلاً 12V)، توان خروجی کاهش پیدا میکند و برای رسیدن به حداکثر توان، استفاده از 24V ضروری است.
