XH-M401 ماژول کاهنده ولتاژ 8 آمپری 102538

معرفی محصول

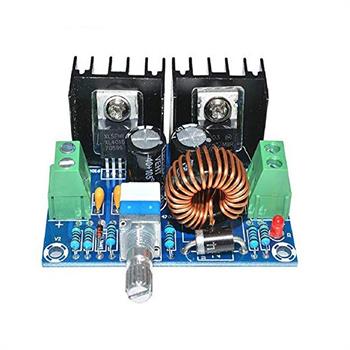

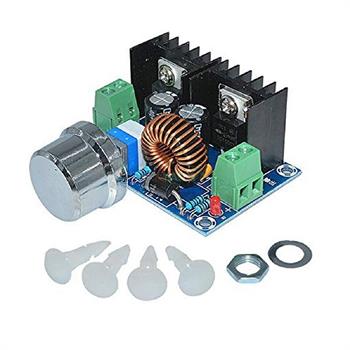

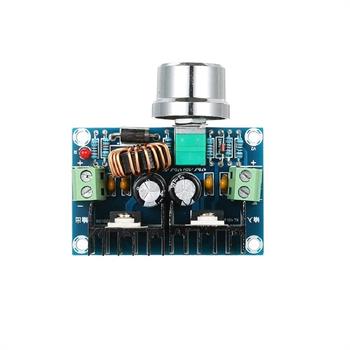

ماژول کاهنده ولتاژ XH-M401 با تراشه قدرتمند XL4016E1، یک مبدل DC-DC با قابلیت کاهش ولتاژ دقیق و بازده بالا است که برای پروژه‌های نیازمند تثبیت یا کاهش سطح ولتاژ ایده‌آل می‌باشد. این ماژول ورودی ۴ تا ۴۰ ولت DC را به خروجی قابل تنظیم در محدوده ۱٫۲۵ تا ۳۶ ولت DC تبدیل می‌کند و حداکثر جریان ۸ آمپر را پشتیبانی می‌کند. طراحی آن با دو هیت‌سینک آلومینیومی و یک سلف با کیفیت بالا، پایداری عملکرد و دفع حرارت مناسب را تضمین می‌نماید.

ویژگی‌ها

محدوده ولتاژ ورودی: ۴تا 40 ولت
محدوده ولتاژ خروجی قابـل تنظیم:1.25 تا 36 ولت
جریان خروجی حداکثر: ۸A
توان خروجی حداکثر: ۲۰۰W
بازده تبدیل تا ۹۴٪
روش تنظیم ولتاژ: PWM Modulation
فرکانس سوئیچینگ: ۱۸۰KHz
اندازه کوچک و مناسب ادغام در انواع پروژه‌ها
LED نشانگر تغذیه

کاربردها

تغذیه و کنترل سرعت موتورهای DC
منبع تغذیه قابل تنظیم برای تجهیزات آزمایشگاهی
پروژه‌های الکترونیکی نیازمند ولتاژ ثابت و قابل کنترل
سیستم‌های روشنایی LED با نیاز به ولتاژ پایین‌تر

نحوه راه‌اندازی و نکات مهم

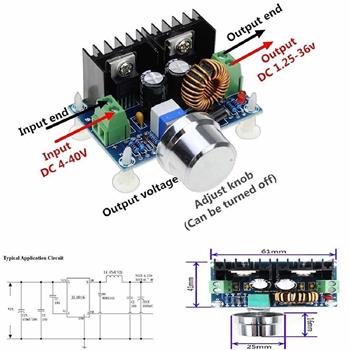

ورودی DC را به ترمینال IN+ و IN– متصل کنید.
با استفاده از ولوم، ولتاژ خروجی را در محدوده مورد نظر تنظیم کنید.
توجه شود که جریان خروجی نباید از ۸A بیشتر شود و در توان بالاتر از ۱۲۰W خنک‌سازی مناسب الزامی است.
  • مشخصه فنی
    Type DC-DC(Step Down)
    Input Voltage 4-40V DC
    Output Voltage 1.25-36V DC(Adjustable)
    Max Output Current 8A
    Efficiency 94%
    Size 61X41X27mm
    Part Number XH-M401
    Operating Frequency 180khz
    Overcurrent Protection
    Short Circuite Protection
    Over Temperature Protection
