معرفی محصول

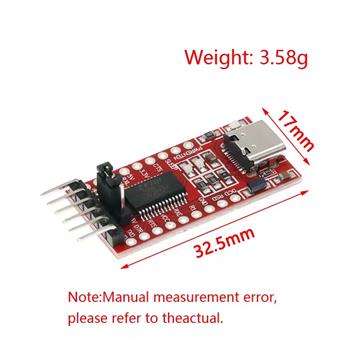

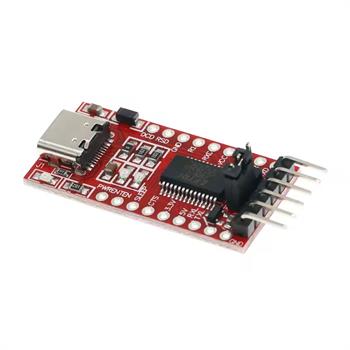

ماژول USB به TTL با چیپ اصل FTDI FT232RL و رابط USB Type‑C یک مبدل پرسرعت و پایدار برای ارتباط سریال بین رایانه و بردهای میکروکنترلر مانند Arduino، ESP8266، ESP32، STM32 و سایر MCUها است. این ماژول دارای جامپر انتخاب سطح ولتاژ (۳٫۳ ولت یا ۵ ولت)، چراغ‌های نشانگر TX، RX و Power، و حفاظت جریان اضافی با فیوز خودترمیم ۵۰۰ میلی‌آمپر بوده و برای پروگرام، آپلود کد، فلش فریم‌ور یا دیباگ سیستم‌های امبدد بسیار مناسب است. طراحی کوچک و وزن سبک آن را به ابزاری قابل‌حمل برای مهندسین، دانشجویان و علاقه‌مندان الکترونیک تبدیل کرده است.
ویژگی‌ها و مزایا
چیپست FTDI FT232RL با عملکرد پایدار و بدون مشکل Blue Screen
کانکتور USB Type‑C مدرن و مقاوم
پشتیبانی از نرخ انتقال داده تا ۳Mbps
سطح ولتاژ خروجی انتخابی: ۳٫۳V یا ۵V (با جامپر)
حفاظت جریان اضافی با فیوز خودترمیم 500mA
چراغ‌های نشانگر وضعیت: Power، TX، RX
پین DTR برای ریست خودکار هنگام پروگرام Arduino
سازگار با ویندوز (2000 -xp-vista-7-8-8.1-10- 11)، لینوکس 2.6+ و macOS 10.4 تا 10.9
مناسب برای پروگرام Arduino، ESP، STM32 و دیگر پروژه‌های MCU
کاربردها
آپلود کد و فلش فریم‌ور روی بردهای توسعه
دیباگ پروژه‌های سیستم‌های تعبیه‌شده (Embedded)
ایجاد پورت سریال مجازی در لپ‌تاپ یا PC فاقد پورت COM
ارتباط UART با ماژول‌ها و سنسورها
استفاده در خطوط تولید و تست
نحوه استفاده
کابل USB Type‑C را به رایانه و ماژول وصل کنید.
جامپر ولتاژ را روی 5V یا 3.3V قرار دهید.
اتصال پین‌ها:
RX روی ماژول → TX دستگاه
TX روی ماژول → RX دستگاه
GND روی ماژول → GND دستگاه
VCC روی ماژول → تغذیه دستگاه فقط در صورت نیاز (در 5V حداکثر 500mA، در 3.3V حداکثر 50mA)
از اتصال VCC به دستگاه دارای منبع تغذیه جداگانه خودداری کنید.
در صورت نیاز به پین‌های کنترل CTS، RTS، DTR، RI به لحیم‌پدهای مربوطه مراجعه کنید.
نصب درایور:
ویندوز 10 و 11، macOS و Linux معمولاً بدون نصب درایور اضافی کار می‌کنند.
پس از نصب، یک پورت COM مجازی ایجاد می‌شود و قابل استفاده در نرم‌افزارهای ترمینال یا محیط توسعه است.
