معرفی محصول

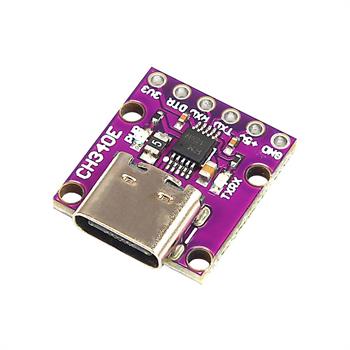

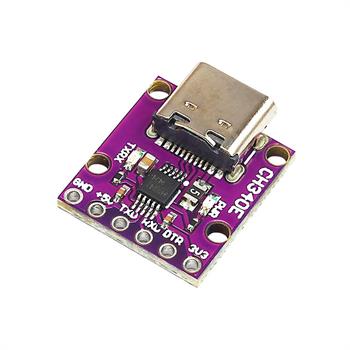

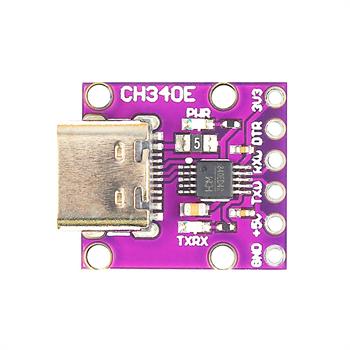

ماژول USB to TTL CH340E Type‑C یک رابط ساده و قدرتمند برای اتصال بردهای توسعه، میکروکنترلرها، ماژول‌های GPS، ماژول‌های بلوتوث سریال و انواع پروژه‌های الکترونیکی به کامپیوتر شماست. این ماژول با استفاده از تراشه CH340E، ارتباط سریال را از طریق پورت USB Type‑C با پشتیبانی از سرعت‌های بالا و نصب آسان درایور برقرار می‌کند. طراحی این مدل به گونه‌ای است که ولتاژ خروجی Tx/Rx را می‌توان بین 3.3V و 5V انتخاب کرد، و همین موضوع آن را برای طیف وسیعی از پروژه‌ها و میکروکنترلرها (مثل Arduino Pro Mini، ESP8266، ESP32، STM32 و AVR) مناسب می‌سازد. برد با سایز کوچک و سوراخ‌های نصب، برای جاسازی در پروژه‌ها ایده‌آل است و همراه با هدر پین جداگانه عرضه می‌شود تا در صورت نیاز لحیم‌کاری شود. استفاده از پورت USB Type‑C، علاوه بر راحتی بیشتر، پایداری بالاتری نسبت به Micro USB دارد و دوام اتصال آن را در کارهای مکرر و پروژه‌های DIY تضمین می‌کند.
ویژگی‌ها و کاربردها
مبدل USB Type‑C به TTL Serial با چیپست CH340E
ابعاد کوچک و مناسب برای جاسازی در پروژه‌ها (DIY-friendly)
پشتیبانی از دو ولتاژ کاری 3.3V و 5V
۶ پین خروجی شامل TX، RX، DTR، +5V، 3.3V و GND
نصب و شناسایی آسان در سیستم‌عامل‌های Windows، Linux و macOS
مناسب برای برنامه‌ریزی، دیباگ و ارتباط سریال با انواع بردهای آردوینو، ESP، ماژول‌های GPS و بلوتوث
نحوه راه اندازی
برای استفاده از ماژول USB to TTL Serial Converter بر پایه تراشه CH340E و کانکتور USB Type‑C، مراحل زیر را انجام دهید:
1. اتصال به کامپیوتر: ماژول را با یک کابل USB Type‑C دیتا به پورت USB رایانه متصل کنید.
2. اتصال به میکروکنترلر
میکروکنترلر STC: پایه TXD ماژول را به پایه P3.0 (RX) و پایه RXD ماژول را به پایه P3.1 (TX) میکروکنترلر متصل کنید. پایه GND ماژول را به GND میکروکنترلر وصل نمایید.
میکروکنترلر STM32: پایه TXD ماژول را به پایه PA10 (RX1) و پایه RXD ماژول را به پایه PA9 (TX1) میکروکنترلر وصل کنید. پایه GND ماژول را به GND میکروکنترلر متصل نمایید. برای دانلود برنامه، پایه BOOT0 را به VCC وصل کرده و پس از اتمام، به GND برگردانید.
3. تنظیمات نرم‌افزاری: درایور لازم را روی رایانه نصب کرده و در محیط برنامه‌نویسی، COM Port مربوط به ماژول را انتخاب کنید.
4. تست و تأیید عملکرد: با ارسال و دریافت داده از طریق پورت سریال، ارتباط را بررسی و از صحت عملکرد ماژول اطمینان حاصل کنید.
