معرفی محصول

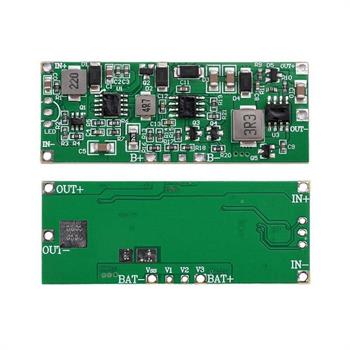

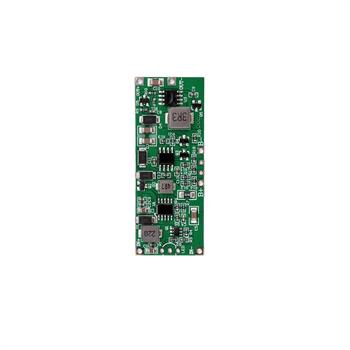

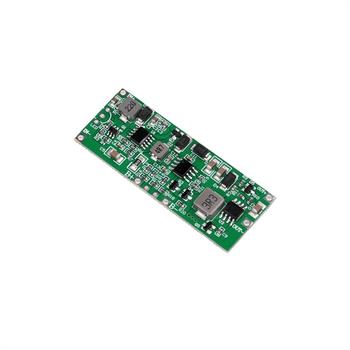

ماژول 3S Lithium Battery UPS 12V 36W یک برد تغذیه بدون وقفه (DC UPS) قدرتمند و جمعوجور است که برای تأمین برق پایدار تجهیزات حساس طراحی شده است. این ماژول با استفاده از باتریهای لیتیومی 3S (سه سلول سری)، در صورت قطع برق اصلی، بهصورت خودکار و بدون وقفه به حالت تغذیه باتری سوئیچ میکند و از خاموشی ناگهانی تجهیزات جلوگیری میکند.
این برد برای کاربردهایی مانند روتر، دوربین مداربسته، سوئیچ شبکه، تجهیزات امنیتی و سیستمهای نیازمند برق دائم بسیار مناسب است و با توان خروجی حداکثر 36 وات عملکردی پایدار ارائه میدهد.
ویژگیها
سوئیچ خودکار و بدون وقفه بین منبع تغذیه و باتری
جلوگیری از ریست شدن تجهیزات و از دست رفتن دادهها هنگام قطع برق
مناسب برای تجهیزات شبکه، دوربینها، آلارمها و سیستمهای تغذیه دائم
خروجی پایدار 12 ولت با بازه 11 تا 13 ولت
توان خروجی حداکثر 36 وات
جریان شارژ باتری تا 0.5 آمپر (حداکثر)
دارای حفاظت داخلی شارژ و دشارژ باتری

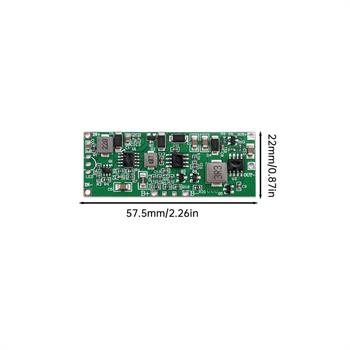

طراحی فشرده با چیدمان منظم قطعات
پشتیبانی از باتریهای 3S لیتیوم، لیتیومپلیمر و پکهای 18650
کاربردها
تأمین برق بدون وقفه روتر و مودم
سیستمهای نظارتی و دوربین مداربسته
تجهیزات شبکه مانند سوئیچها
سیستمهای هشدار و امنیتی
پروژههای الکترونیکی نیازمند تغذیه پایدار
تجهیزات DC با ولتاژ 12 ولت
نحوه راهاندازی و استفاده
اتصال باتری باید حتماً در آخرین مرحله انجام شود (بسیار مهم)
استفاده از سیم با ضخامت حداقل 20AWG برای ورودی و خروجی
طول سیم کمتر از 10 سانتیمتر و تا حد امکان کوتاه و ضخیم باشد
برد هنگام کار گرم میشود؛ باید با فاصله مناسب از باتری نصب شود

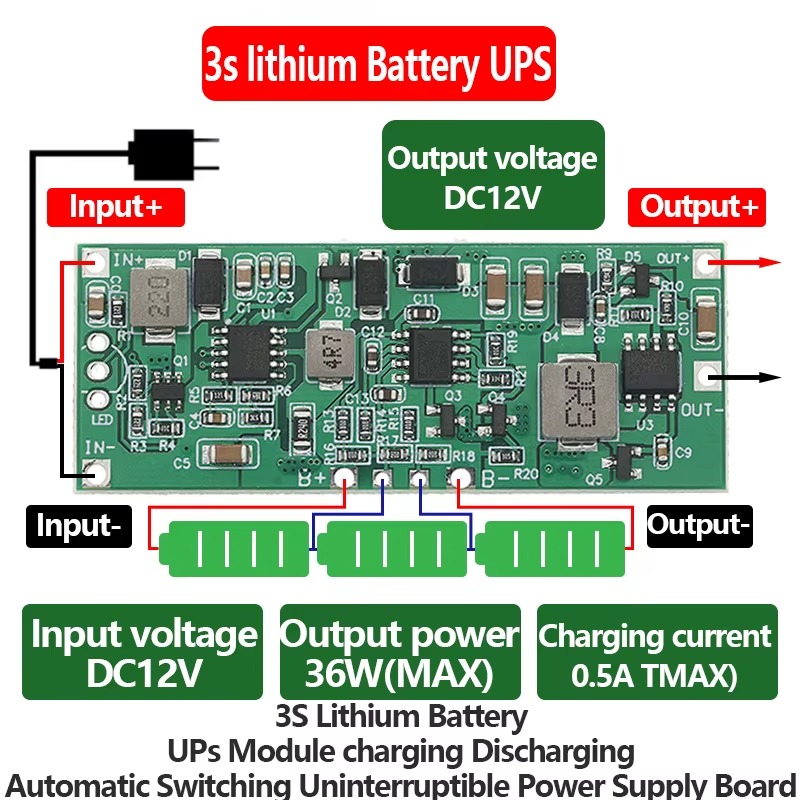

پشتیبانی از پک باتری 2 سیمه یا 4 سیمه
برای استفاده از باتری 4 سیمه، باید مقاومتهای R16 / R17 / R18 حذف شوند
LED وضعیت:
LED قرمز (آند مشترک): در حال شارژ
LED سبز: شارژ کامل
