معرفی محصول

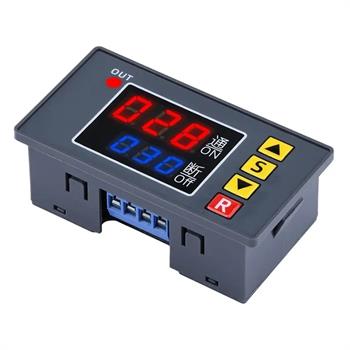

ماژول T3231 یک تایمر دیجیتال قابل تنظیم با نمایشگر دو رنگ است که برای کنترل دقیق زمان در پروژه‌های صنعتی و خودکارسازی طراحی شده است. این ماژول توانایی کار با ولتاژهای 12V، 24V و AC 110V تا 220V را دارد و برای سوئیچ بارهای تا 1500 وات (10 آمپر) مناسب است. عملکرد دستگاه از طریق دو پارامتر زمانی T1 و T2 و همچنین دو سطح تنظیم P0 و P1 قابل برنامه‌ریزی است. کاربر می‌تواند زمان‌های تأخیر، دوره روشن و خاموش، و حالت‌های چرخه‌ای را برای انواع سناریوها تعیین کند.

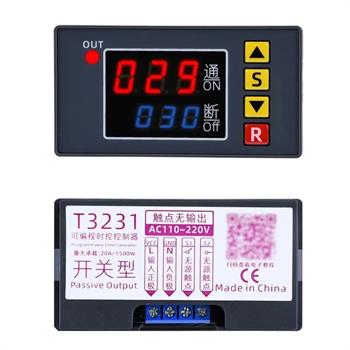

ماژول T3231 به‌صورت Passive Output طراحی شده است، یعنی خروجی بدون تغذیه مستقل بوده و تنها نقش سوئیچ الکتریکی را ایفا می‌کند. این ویژگی باعث سازگاری بالا با بسیاری از تجهیزات صنعتی و کنترل خودکار زمان روشن و خاموش بودن دستگاه‌ها می‌شود.
ویژگی‌ها
طراحی دیجیتال با نمایشگر LED دو ردیفه قرمز و آبی
پشتیبانی از ولتاژ تغذیه 12V، 24V و AC 110V تا 220V
محدوده زمانی قابل تنظیم از 0 تا 999 ثانیه، دقیقه یا ساعت
قابلیت تنظیم حالت‌های مختلف زمانی (تا 18 نوع عملکرد مختلف)
دارای دو پارامتر اصلی T1 و T2 برای کنترل مدت‌زمان فعال و غیرفعال
استفاده از خروجی Passive بدون تغذیه اضافی برای ایمنی بیشتر
دقت بالا و ذخیره تنظیمات در حافظه داخلی
توان خروجی تا 1500 وات و جریان کاری حداکثر 10 آمپر
بدنه مقاوم از پلاستیک فشرده با اتصالات فلزی

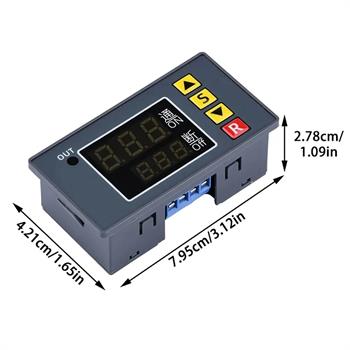

نصب آسان پنلی با ابعاد استاندارد نمایشگر
کاربردها
کنترل زمان روشن و خاموش شدن چراغ‌ها و تجهیزات الکترونیکی
طراحی مدارهای تأخیر و تایمر در پروژه‌های صنعتی
مدیریت چرخه کار اتوماسیون کارخانه‌ها و ماشین‌آلات کوچک
کاربرد در دستگاه‌های گرمایشی یا سرمایشی با دوره عملکرد تنظیم‌پذیر
کنترل پمپ‌ها، موتورها و فن‌ها با زمان‌بندی دقیق
مناسب برای تست، کنترل تکرارشونده و تناوبی (روشن - خاموش)
بخش جدایی‌ناپذیر در پروژه‌های هوشمندسازی، IoT و آزمایشگاهی
نحوه اتصال و راه‌اندازی
راه‌اندازی تایمر بسیار ساده است و شامل اتصال تغذیه و خروجی کنترل می‌شود:
اتصال تغذیه: برای مدل‌های AC، پایه‌های L و N را به برق 110 تا 220 ولت وصل کنید. برای نسخه‌های DC، مثبت و منفی را به ورودی 12 یا 24 ولت وصل کنید.
خروجی رله Passive: خروجی دستگاه از نوع رله خشک است و بین پایه‌های COM و NO یا COM و NC قابل استفاده است. در این حالت تغذیه جداگانه لازم ندارد و رله فقط مدار خارجی را قطع یا وصل می‌کند.
تنظیم پارامترها: با کلید S حالت عملکرد P0/P1 را انتخاب کنید. کلیدهای ▲ و ▼ برای تغییر مقدار زمان T1 و T2 استفاده می‌شوند. زمان را بر حسب ثانیه، دقیقه یا ساعت تنظیم کنید. پس از پایان تنظیم، مقدار پس از حدود 6 ثانیه به طور خودکار ذخیره می‌شود.
نمایشگر LED: ردیف بالا زمان فعال را نشان می‌دهد (T1). ردیف پایین زمان غیرفعال را نمایش می‌دهد (T2). چراغ وضعیت نشان‌دهنده حالت کاری رله است (روشن / خاموش).
