⁠معرفی محصول

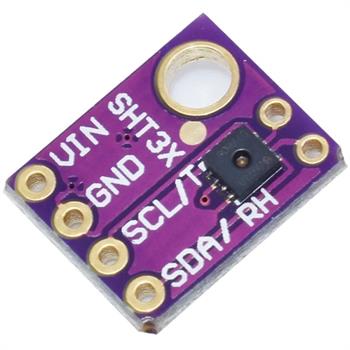

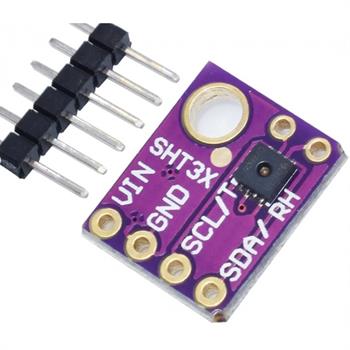

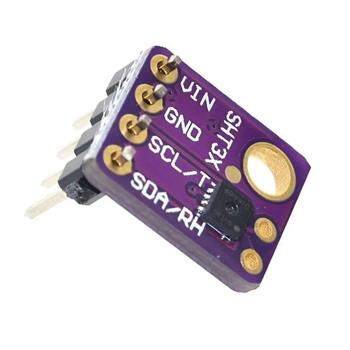

ماژول SHT31-DIS از سری جدید حسگرهای دما و رطوبت شرکت Sensirion است که با فناوری CMOSens® دقت، پایداری و قابلیت اطمینان بالایی ارائه می‌دهد. این سنسور با رابط I²C و دامنه ولتاژ کاری گسترده 2.4V تا 5.5V، برای انواع پروژه‌ها از ایستگاه‌های هواشناسی تا سیستم‌های کنترل گلخانه، رطوبت‌سنج‌ها، ترموستات‌ها و دستگاه‌های قابل‌حمل مناسب است.
این ماژول قادر است دما را در محدوده -40 تا +125°C و رطوبت نسبی را در محدوده 0 تا 100%RH با دقت بالا اندازه‌گیری کند. مصرف توان پایین آن، استفاده در دستگاه‌های باتری‌خور را امکان‌پذیر کرده و دو آدرس I²C قابل انتخاب، نصب همزمان دو ماژول روی یک گذرگاه را ممکن می‌سازد. همچنین پایه هشدار (AL) برای فعال‌سازی رویدادها بدون نیاز به مانیتورینگ مداوم تعبیه شده است.

ویژگی‌ها

محدوده ولتاژ ورودی: 2.4V تا 5.5V
رابط ارتباطی: I²C با دو آدرس انتخابی 0x44 و 0x45
محدوده دما: -40°C تا +125°C با دقت ±0.3°C (در 25°C)
محدوده رطوبت نسبی: 0 ~ 100%RH با دقت ±2%RH (در بازه 20% تا 80%RH)
رزولوشن اندازه‌گیری: دما 0.015°C، رطوبت 0.01%RH
زمان پاسخ‌دهی: رطوبت حدود 8 ثانیه، دما >2 ثانیه
مصرف جریان: ~0.8mA در اندازه‌گیری، ~0.2µA در حالت single shot
توان مصرفی: حدود 4.8µW در حالت کم‌تکرار
گزینه هشدار (Alert Pin) برای تجاوز از حدود تعیین‌شده دما و رطوبت
اندازه بسیار کوچک مناسب ادغام در پروژه‌ها
کاملاً کالیبره شده در کارخانه، بدون نیاز به اجزای خارجی

کاربردها

ایستگاه هواشناسی
کنترل و مانیتورینگ گلخانه
رطوبت‌سنج و ترموستات دیجیتال
دستگاه‌های IoT قابل حمل
سیستم‌های HVAC
ساعت‌های هوشمند و وسایل پوشیدنی

راه‌اندازی ماژول


تغذیه ماژول:
ولتاژ تأمین را بین 2.4 تا 5.5 ولت DC به پایه VCC بدهید.
پایه GND را به زمین مدار متصل کنید.
می‌توانید ماژول را با میکروکنترلرهای 3.3V یا 5V استفاده کنید.

اتصال رابط I²C:
پایه SCL ماژول را به پایه کلاک I²C میکروکنترلر وصل کنید.
پایه SDA ماژول را به پایه دیتا I²C میکروکنترلر وصل کنید.
مقاومت‌های Pull-up روی خطوط I²C (در صورت نیاز) را بررسی کنید.

انتخاب آدرس I²C:
پیش‌فرض آدرس 0x44Hex است.
اتصال پایه AD به سطح High آدرس را به 0x45Hex تغییر می‌دهد.

پایه هشدار (Alert): پایه AL را می‌توان طوری پیکربندی کرد که هنگام عبور دما یا رطوبت از حدود تعیین‌شده، سیگنال خروجی دهد.

کتابخانه و کدنویسی:
در Arduino IDE کتابخانه Adafruit SHT31 را نصب کنید.
می‌توانید از مثال آماده کتابخانه برای خواندن دما (°C) و رطوبت (%RH) استفاده کنید.

نکته مهم: از ورود مایعات، گرد و غبار یا آلودگی به دهانه حسگر جلوگیری کنید تا دقت اندازه‌گیری حفظ شود.


تفاوت SHT31 و SHT30؛ کدام ماژول دما و رطوبت مناسب‌تر است؟

ماژول‌های SHT31 و SHT30 هر دو از سنسورهای دیجیتال خانواده Sensirion SHT3x هستند که به منظور اندازه‌گیری دما و رطوبت نسبی با دقت بالا طراحی شده‌اند.

ویژگی

SHT30 (Purple Module) SHT31 (Purple Module)
چیپ سنسور Sensirion SHT30 Sensirion SHT31
دقت اندازه‌گیری دما ±0.3 °C ±0.3 °C
دقت اندازه‌گیری رطوبت ±3% RH ±2% RH
رنج دمای کاری -40°C تا +125°C -40°C تا +125°C
رنج رطوبت کاری 0% تا 100% RH 0% تا 100% RH
پشتیبانی از I2C بله (Yes) بله (Yes)
آدرس پیش‌فرض I2C 0x44 یا 0x45 0x44 یا 0x45
زمان پاسخ‌دهی < 8 ثانیه < 8 ثانیه
دیتا چک با CRC خیر (No) بله (Yes)
قابلیت Heater داخلی خیر (No) بله (Yes)
مقاومت به نویز و ثبات بلندمدت کمتر بیشتر
مناسب برای پروژه‌های حساس به نویز نه خیلی بله
قیمت معمول پایین‌تر کمی بالاتر

بطور کلی اگر به دنبال دقت بالاتر، پایداری بیشتر، و قابلیت‌هایی مانند CRC و Heater داخلی هستید، ماژول SHT31 بنفش ، به‌ویژه برای پروژه‌های صنعتی، محیط‌های مرطوب یا پرنویز، و کاربردهای حساس به داده دقیق انتخاب بهتری است.
اما اگر به دنبال ماژول اقتصادی‌تر برای کارهای عمومی مانند گلخانه یا سیستم‌های خانگی هستید، SHT30 بنفش هم نیازهای پایه را با کیفیت قابل قبول پوشش می‌دهد.
  • مشخصه فنی
    Sensor Type Temperature and humidity
    Supply Voltage 2.4-5.5V
    Response Time 8s (humidity)
    Temperature Accuracy 0.3 °C
    Humidity Accuracy 2% RH
    Temperature Resolution 0.015 °C
    Humidity Resolution 0.01 % RH
    Output Signal Digital
    Operating Temperature C ° -40/+125
    Pin Pitch 2.54mm
    Communication Interface I2C
    Max Data Rate Up to 1MHz
    Part Number SHT31
    CRC supported
    Internal Heater
    Waterproof Option
    Install on a Breadboard
خیر
بله
