معرفی محصول

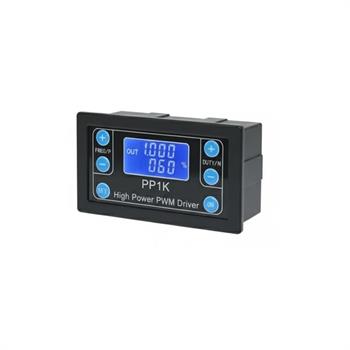

ماژول ZK-PP1K یک درایور قدرتمند PWM با قابلیت تولید سیگنال‌های موج مربعی و پالس است که برای کنترل دقیق دستگاه‌های الکترونیکی و موتورها طراحی شده است. این ماژول با پشتیبانی از ورودی ولتاژ گسترده 3.3 تا 30 ولت DC و حفاظت در برابر معکوس شدن قطبیت، برای استفاده در محیط‌های صنعتی و پروژه‌های DIY مناسب است.
ویژگی برجسته ZK-PP1K، داشتن دو حالت عملیاتی مستقل PWM و PULSE است که امکان کنترل سرعت، دیمرینگ و همچنین کنترل دقیق تعداد دوران موتورهای پله‌ای را فراهم می‌کند. فرکانس خروجی آن در محدوده وسیع 1 هرتز تا 150 کیلوهرتز قابل تنظیم است.
ویژگی‌ها
ولتاژ کاری گسترده: 3.3 تا 30 ولت DC با محافظت در برابر پلاریته معکوس.
دو حالت عملکرد:
1. حالت PWM: برای تنظیم پیوسته فرکانس و سیکل وظیفه (Duty Cycle).
2. حالت PULSE: برای تنظیم دقیق زمان پالس مثبت و منفی، زمان تأخیر شروع و تعداد پالس‌های قابل تنظیم.
محدوده فرکانس بالا: 1 هرتز تا 150 کیلوهرتز با دقت تقریبی 1%.
تنظیم سیکل وظیفه: 0% تا 100% با گام‌های 1%.
تنظیم تعداد پالس: 1 تا 9999 پالس یا خروجی نامحدود (با نمایش “----”).
زمان تأخیر خروجی و عرض پالس: از 0.000 ثانیه تا 9999 ثانیه (حداقل گام 1 میلی‌ثانیه).
خروجی سیگنال: دامنه خروجی برابر با ولتاژ تغذیه ماژول است.
قابلیت کنترل خارجی: دارای دکمه ON/OFF و قابلیت اتصال به سوئیچ خارجی (سیگنال 3.3V) برای کنترل فعال یا غیرفعال کردن خروجی.
مجهز به درایورهای داخلی برای کاربردهای دیمر و تنظیم سرعت، و شیرهای برقی.

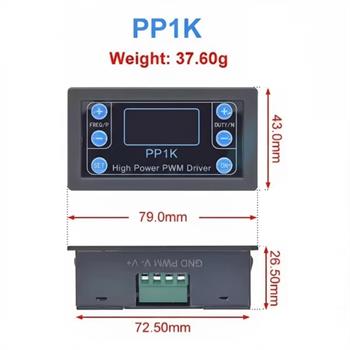

دارای ترمینال پیچی 45.08 میلی‌متری و قاب مقاوم.
کاربردها
ماژول ZK-PP1K یک منبع تغذیه سیگنال مربعی قدرتمند محسوب می‌شود و کاربردهای زیر را پوشش می‌دهد:
ژنراتور سیگنال: تولید موج‌های PWM و مربعی برای تست مدارها.
کنترل موتور: کنترل‌کننده سرعت موتورهای DC و درایور موتورهای پله‌ای (Stepper Motor).
کنترل حرکت دقیق: استفاده در موتورهای سروو و گریپرهای الکتریکی.
جایگزینی پالس PLC: جایگزینی پالس‌های مورد نیاز در سیستم‌های کنترل منطقی برنامه‌پذیر (PLC).
کنترل روشنایی (دیمرینگ): کنترل دیمرهای LED و سیستم‌های روشنایی.
کنترل شیرهای برقی (Solenoid Valve): امکان کنترل شیرهای برقی.
توجه: این ماژول سیگنال را تولید می‌کند و برای راه‌اندازی بارهای الکتریکی بزرگ مانند موتورهای پرقدرت و شیرهای برقی، نیاز به اتصال یک درایور خارجی مانند ماسفت (MOSFET) یا رله مجزا دارد، زیرا ظرفیت حمل سیگنال آن کمتر از 30 میلی‌آمپر است.
نحوه استفاده و تنظیمات کلیدی

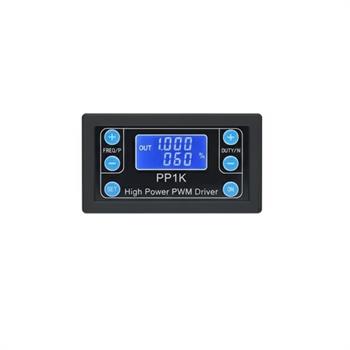

تغییر حالت (Mode Switch): دکمه SET را برای مدت بیش از 6 ثانیه نگه دارید تا بین حالت PWM و PULSE جابجا شوید.
تنظیم فرکانس/سیکل وظیفه: از دکمه‌های FREQ/P (تنظیم فرکانس در PWM) و DUTY/N (تنظیم سیکل وظیفه در PWM و تعداد پالس در PULSE) استفاده کنید.

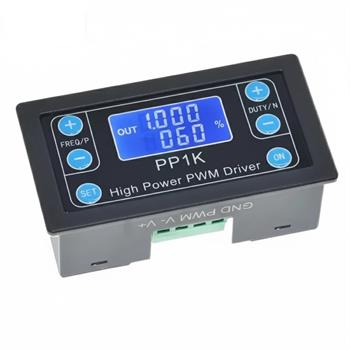

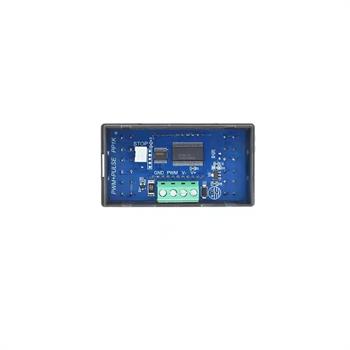

ورودی تغذیه: V+ و V-
خروجی سیگنال: GND (منفی خروجی PWM) و PWM (مثبت خروجی PWM)
در حالت PULSE، به محض رسیدن تعداد پالس‌های خروجی به مقدار تنظیم‌شده، سیگنال خروجی به صورت خودکار قطع و “OUT” از روی نمایشگر ناپدید می‌شود.
