معرفی محصول


ماژول PD/QC Decoy Trigger یک ابزار کاربردی برای استخراج ولتاژهای مختلف از شارژرها و پاوربانک‌های USB Type‑C مجهز به فناوری Power Delivery (PD) یا Quick Charge (QC) است. این ماژول با پورت ورودی USB Type‑C و پورت خروجی USB-A، قادر است ولتاژهایی بین 5V، 9V، 12V، 15V و 20V را تنها با فشار یک دکمه انتخاب کند و خروجی حداکثر 5A یا 100W را تامین کند. این ویژگی باعث می‌شود بتوانید از شارژر لپ‌تاپ، پاوربانک یا آداپتور PD خود به عنوان یک منبع تغذیه تنظیم‌پذیر برای پروژه‌های الکترونیکی، تست تجهیزات، راه‌اندازی ماژول‌ها یا حتی شارژ دستگاه‌هایی با ولتاژ متفاوت استفاده کنید. بدنه کوچک و سوراخ‌های نصب، این ماژول را برای استفاده در میز کار، تست سریع و حتی جاسازی در پروژه‌های DIY ایده‌آل می‌کند.

ویژگی‌ها

انتخاب ولتاژ خروجی ۵V / ۹V / ۱۲V / ۱۵V / ۲۰V با یک دکمه فشاری
پشتیبانی از پروتکل‌های USB PD، QC 2.0 و QC 3.0
حداکثر جریان خروجی ۵ آمپر و توان تا ۱۰۰ وات
ورودی USB Type‑C و خروجی USB-A استاندارد

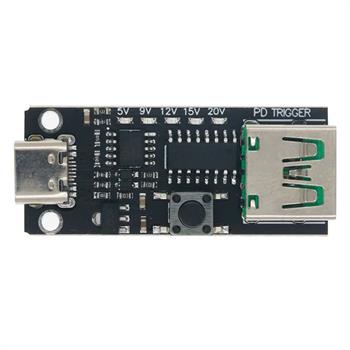

LED نشانگر ولتاژ انتخاب شده
طراحی جمع‌وجور با سوراخ‌های نصب برای تثبیت روی برد یا بدنه


کاربردها

استفاده از شارژر یا پاوربانک USB‑C PD/QC به عنوان منبع تغذیه قابل انتخاب ولتاژ برای پروژه‌ها
تست سریع ماژول‌ها و تجهیزات الکترونیکی با ولتاژهای مختلف
راه‌اندازی بردهای توسعه و کیت‌ها بدون نیاز به آداپتور اختصاصی
شارژ دستگاه‌هایی با ولتاژ متفاوت (مثل لپ‌تاپ‌های PD، اسپیکرها، مودم‌ها)
مناسب برای کارگاه‌های تعمیرات، میز تست و پروژه‌های DIY

مراحل استفاده:


1. اتصال ماژول به منبع تغذیه

آداپتور یا پاوربانکی که از PD یا QC پشتیبانی کند را به ورودی USB Type‑C ماژول متصل کنید.
اگر منبع تغذیه یا کابل از PD/QC پشتیبانی نکند، خروجی فقط 5V خواهد بود.
برای دریافت توان 100 وات (20V/5A) با کابل Type‑C به Type‑C، اطمینان حاصل کنید کابل E‑Marker باشد.

2. تنظیم ولتاژ خروجی


روش اول: کلیدهای روی برد
با فشار دادن کلیدها، ولتاژ را بین 5V / 9V / 12V / 15V / 20V تغییر دهید.
پس از انتخاب، LED روی ماژول ولتاژ فعال را نمایش می‌دهد.

روش دوم: حالت‌های خودکار (Polling)
حالت 1 (F1 فعال): گردش خودکار تا بالاترین ولتاژ و بازگشت به 5V
حالت 2 (F2 فعال): گردش خودکار و حفظ بیشترین ولتاژ خروجی
حالت 3 (F1 + F2 فعال): چرخش دوره‌ای بین همه ولتاژها (۵ تا ۲۰ ولت)

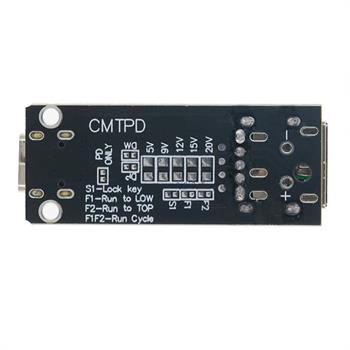

3. استفاده از پدها

F1 تنها (اتصال کوتاه): انتخاب ولتاژ بالا و بازگشت به 5V
F2 تنها (اتصال کوتاه): انتخاب و حفظ ولتاژ بالا
F1 + F2 همزمان: تغییر دوره‌ای ولتاژها
زمان جابه‌جایی بین ولتاژها از ۰٫۵ تا ۱۵٫۵ ثانیه با نگه داشتن کلید هنگام روشن کردن قابل تنظیم است.

4. فعال‌سازی قفل کلیدها

اتصال کوتاه S1 → قفل شدن کلیدها
باز کردن قفل → هنگام روشن کردن ماژول، یکی از کلیدها را فشار داده و نگه دارید.

نکات مهم هنگام استفاده

حتماً از منبع تغذیه‌ای با پشتیبانی PD یا QC استفاده کنید.
کابل Type‑C باید استاندارد E‑Marker را برای خروجی 100W پشتیبانی کند.
حداکثر ولتاژ خروجی 20V است (مقدار واقعی به منبع تغذیه بستگی دارد).
رعایت ولتاژ و جریان متناسب با بار برای جلوگیری از آسیب به دستگاه ضروری است.
  • مشخصه فنی
    Type PD QC Decoy Trigger Board
    Output Voltage 5V / 9V / 12V / 15V / 20V
    Max Output Current 100W (20V 5A)

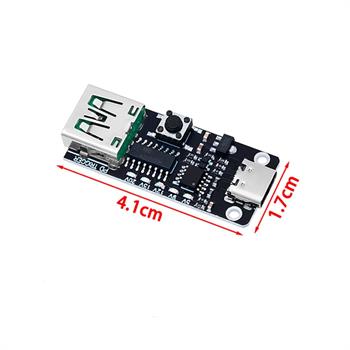

    Size 41X17mm
