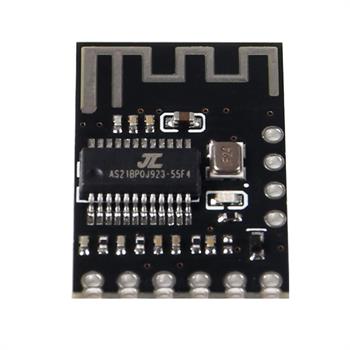

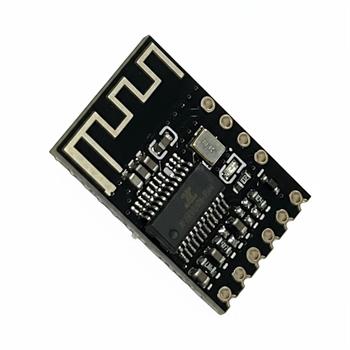

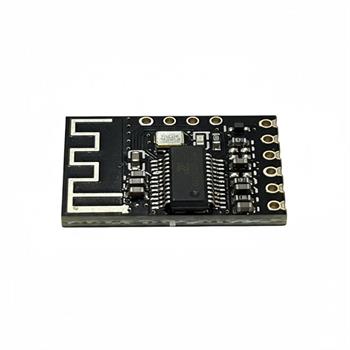

معرفی محصول
ماژول MH‑M18 یک ماژول بلوتوث صوتی (Audio Bluetooth) کممصرف و باکیفیت است که از بلوتوث نسخه 4.2 پشتیبانی میکند و برای دریافت و پخش بیسیم صدای استریو دوکاناله طراحی شده است. این ماژول با پشتیبانی از پخش بدون افت کیفیت (Lossless) و فرمتهای صوتی متنوع، گزینهای ایدهآل برای ساخت یا ارتقای سیستمهای صوتی، گیرندههای بلوتوث و پروژههای DIY محسوب میشود.
MH‑M18 پس از روشن شدن، بهصورت خودکار در حالت جستجوی بلوتوث قرار میگیرد و با نام MH‑M18 در تلفن همراه یا سایر دستگاهها شناسایی میشود. اتصال آسان، مصرف توان پایین و طراحی جمعوجور، این ماژول را برای کاربردهای خانگی و حرفهای بسیار مناسب کرده است.
توجه: MH‑M18 یک ماژول بلوتوث صوتی است (برای انتقال صدا) و با ماژولهای بلوتوث داده مانند HC‑05 که برای ارسال اطلاعات UART استفاده میشوند، تفاوت دارد. هر دو نوع ماژول در فروشگاه موجود هستند.

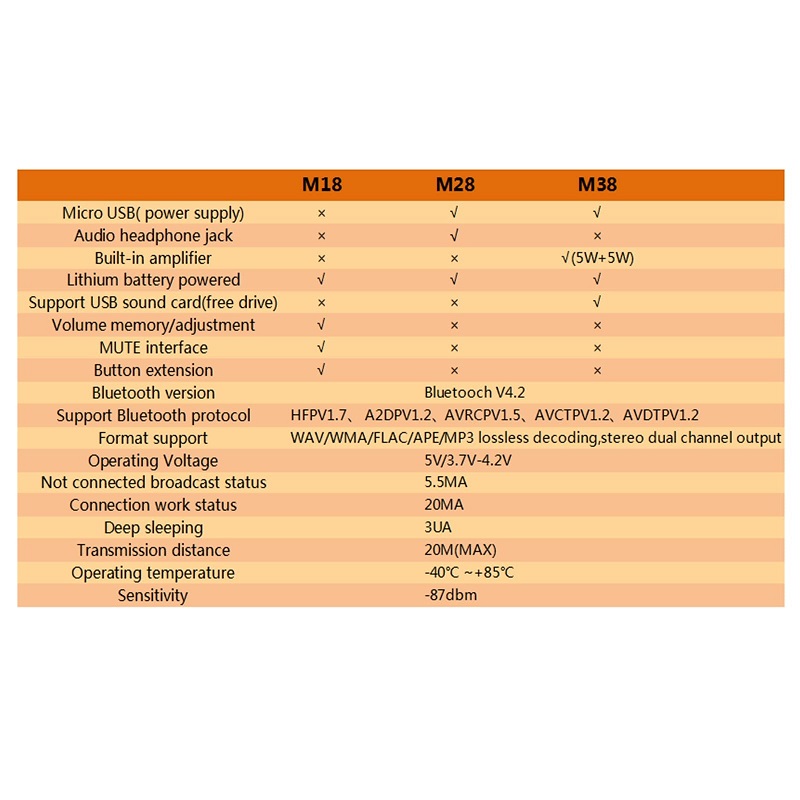

ویژگیها
بلوتوث Bluetooth V4.2
پخش صوتی استریو دوکاناله
پشتیبانی از Lossless Audio Playback
پشتیبانی از فرمتهای WAV / WMA / FLAC / APE / MP3
اتصال خودکار بلوتوث پس از روشن شدن
مصرف توان بسیار پایین
خروجی صوتی مناسب اتصال به آمپلیفایر
دارای پایه MUTE برای کنترل قطع صدای آمپلیفایر
نشانگر LED وضعیت اتصال بلوتوث

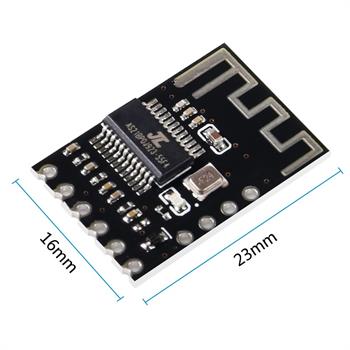

طراحی مناسب برای لحیمکاری مستقیم روی برد
وضعیت LED ماژول
چشمکزن سریع: بلوتوث متصل نیست
روشن ثابت: بلوتوث متصل شده است
کاربردها
گیرندههای صوتی بلوتوث
سیستمهای صوتی خانگی و حرفهای
پروژههای DIY صوتی
ارتقای اسپیکرهای معمولی به بلوتوث
محصولات صوتی هوشمند
نحوه راهاندازی
ماژول را با 5 ولت یا باتری لیتیومی 3.7 تا 4.2 ولت تغذیه کنید.
LED شروع به چشمک زدن میکند (حالت جستجوی بلوتوث).
در موبایل یا پخشکننده، بلوتوث را روشن کرده و دستگاه MH‑M18 را انتخاب کنید.
پس از اتصال، LED ثابت میشود و پخش صدا آغاز خواهد شد.
خروجی صوتی را به ورودی آمپلیفایر یا مدار صوتی متصل کنید.

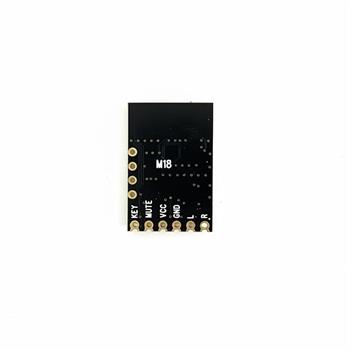

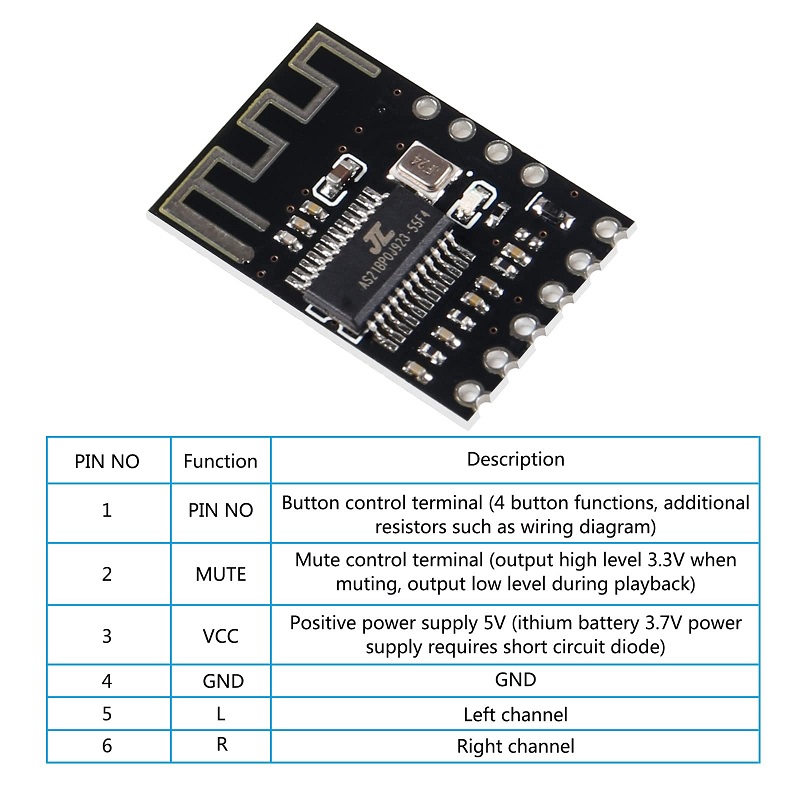

پایه MUTE
در حالت Mute: خروجی 3.3V (High Level)
در حالت پخش: Low Level
مناسب برای کنترل خودکار پاور آمپلیفایر
