معرفی محصول

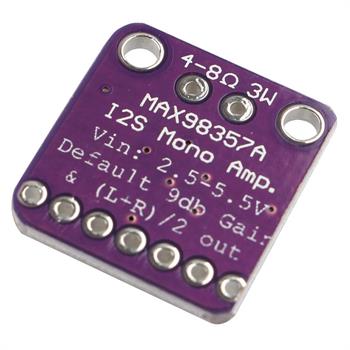

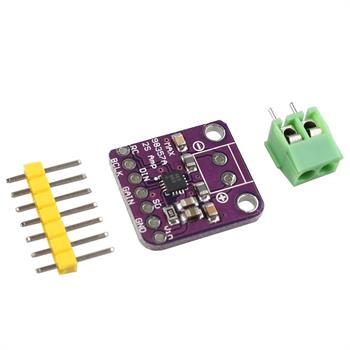

ماژول MAX98357 I²S Audio Amplifier یک آمپلی‌فایر دیجیتال کلاس‑D فوق‌العاده کارآمد است که بدون نیاز به فیلتر خروجی، سیگنال صوتی دیجیتال ورودی از رابط I²S را به توان خروجی ۳٫۲ وات روی بلندگوی ۴ اهم تبدیل می‌کند. این ماژول با پشتیبانی از نرخ نمونه‌برداری تا ۹۶ کیلوهرتز و بازدهی بیش از ۹۲٪، انتخابی ایده‌آل برای پروژه‌های پرتابل و IoT است. وجود ویژگی‌هایی مثل حفاظت در برابر اتصال کوتاه و گرمای زیاد، و حذف نویز در لحظه روشن یا خاموش شدن، باعث افزایش عمر و کیفیت کار سیستم صوتی می‌شود. با انتخاب آسان بهره (Gain) از طریق پایه مربوطه، می‌توانید شدت صدای خروجی را متناسب با نیاز پروژه تنظیم کنید. این ماژول به‌طور کامل با بردهای میکروکنترلر محبوب مانند ESP32، Arduino و Raspberry Pi سازگار است و نصب آن به کمک کانکتور ترمینالی یا پایه‌های هدر امکان‌پذیر است.
ویژگی‌ها
تراشه آمپلی‌فایر دیجیتال MAX98357A با معماری کلاس‑D و بدون فیلتر
ورودی صوتی دیجیتال I²S با پشتیبانی از نرخ نمونه‌برداری ۸ تا ۹۶ کیلوهرتز
توان خروجی حداکثر ۳٫۲ وات روی ۴ اهم با ولتاژ ۵ ولت
بازده بالا تا ۹۲٪، مناسب برای دستگاه‌های قابل‌حمل و کم‌مصرف
قابلیت انتخاب بهره (Gain) در سه سطح توسط پایه GAIN
قابلیت اتصال مستقیم به اسپیکرهای ۳ تا ۸ اهم
حفاظت در برابر اتصال کوتاه و افزایش دما
حذف نویز شروع/قطع صدا (Click-Pop Suppression)
قابل استفاده با میکروکنترلرها و بردهایی مثل ESP32 و Raspberry Pi
کاربردها
ساخت اسپیکرهای بی‌سیم و قابل‌حمل
پروژه‌های IoT با خروجی صوتی دیجیتال
سیستم‌های اعلان صوتی و پخش هشدارها
رباتیک و تجهیزات هوشمند خانگی با قابلیت پخش صدا
افزودن خروجی صوتی به بردهای توسعه بدون نیاز به DAC جداگانه
راهنمای راه‌اندازی و استفاده
تغذیه: ولتاژ +V (بین ۲٫۵ تا ۵٫۵ ولت) را به پایه VDD یا پین مثبت ماژول متصل کرده و پایه GND را به زمین مدار وصل کنید.

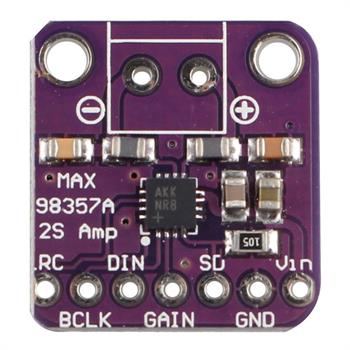

اتصال به ورودی I²S :
پایه DIN ← به خروجی داده I²S میکروکنترلر
پایه BCLK ← به خط کلاک بیت I²S
پایه LRCLK یا WCLK ← به کلاک کانال I²S
در صورت نیاز، پایه GAIN را به GND یا VDD بزنید تا دامنه صدا تغییر کند
خروجی به بلندگو:
و – خروجی ماژول را مستقیماً به اسپیکر ۳ تا ۸ اهم وصل کنید
(نیازی به فیلتر LC یا خازن خروجی نیست – طراحی کلاس D فیلترلس دارد)
نکات عملی:
کابل‌های ورودی I²S را کوتاه و محافظ‌دار انتخاب کنید تا نویز کم شود
برای دریافت بهترین حجم صدا، از اسپیکر ۴ اهم با توان ۳ وات یا بیشتر استفاده کنید
در صورت استفاده با ESP32، پین‌های I²S را در برنامه تعریف کرده و فرمت داده را I²S استاندارد 16 یا 32 بیت انتخاب کنید
