LX-LBC3/1 ماژول پاوربانک 102537

معرفی محصول

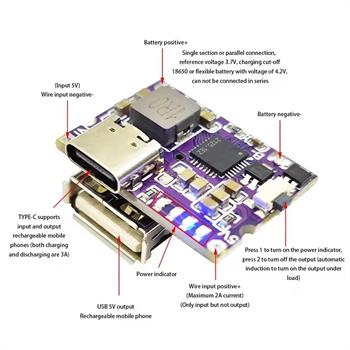

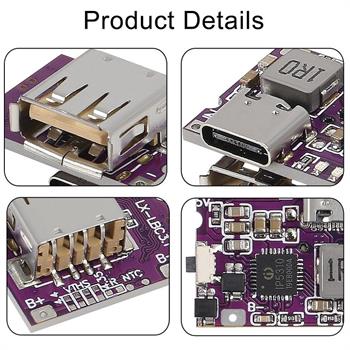

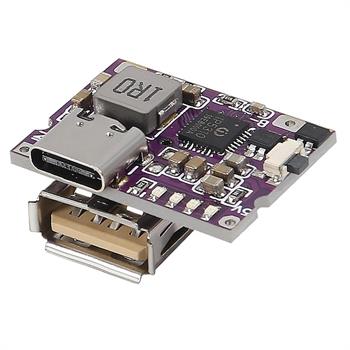

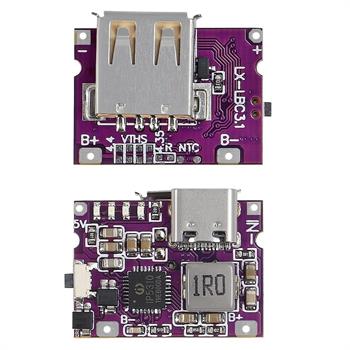

ماژول LX‑LBC3.1 یک راه‌حل کامل برای ساخت پاوربانک یا منبع تغذیه ۵ ولت قابل‌حمل است که از تراشه IP5310 بهره می‌برد. این ماژول قابلیت شارژ و دشارژ باتری لیتیوم را در یک برد کوچک ترکیب کرده و با بازدهی بوست تا ۹۳ درصد، جریان خروجی تا ۳٫۱ آمپر را فراهم می‌کند.

ویژگی‌ها

شارژ و دشارژ سریع ۳ آمپر برای باتری‌های لیتیوم ۳٫۷ ولت (شامل ۱۸۶۵۰ و پلیمر).
پشتیبانی از شارژ و استفاده همزمان (Pass‑Through).
پورت Type‑C با ورودی/خروجی دوطرفه و قابلیت شناسایی خودکار دستگاه.
نشانگر شارژ چهار LED برای نمایش میزان شارژ باتری.
حفاظت کامل: اضافه‌جریان، اضافه‌ولتاژ، اتصال کوتاه، اضافه‌شارژ و اضافه‌دشارژ.

کاربردها

ساخت پاوربانک‌های سفارشی و پروژه‌های DIY.
سیستم‌های پشتیبان تغذیه (UPS کوچک) برای تجهیزات قابل‌حمل.
شارژرهای باتری اضطراری در پروژه‌های رباتیک و IoT.

نحوه راه‌اندازی

قبل از اتصال باتری، ماژول را به شارژر Type‑C وصل کرده و روشن‌شدن چراغ‌ها را بررسی کنید.
ولتاژ باتری را بین ۳٫۰ تا ۴٫۲ ولت اندازه‌گیری کنید.
باتری را با سیم ضخیم و کوتاه به ورودی‌های مثبت و منفی وصل کنید (فقط به‌صورت موازی).
شارژ را از طریق پورت Type‑C یا پدهای لحیم انجام دهید.
  • مشخصه فنی
    Type Charging & Discharging Module
    Input Voltage 5V DC
    Output Voltage 5V DC
    Output Current 3.1A
    Battery Type Supported  3.7V Li‑ion/polymer/ternary lithium
    Indicator 4LED battery

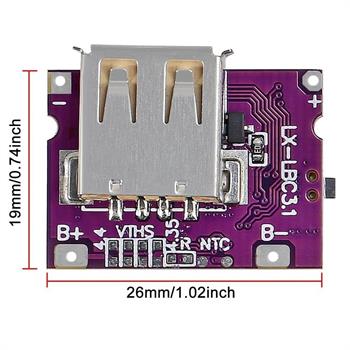

    Size 26X19mm
    Interfaces USB Type‑C, USB‑A
    Efficiency 93%
    Short Circuit Protection
    Overcurrent Protection
    Overvoltage Protection
    Overcharge Protection
    Over discharge Protection
