معرفی محصول

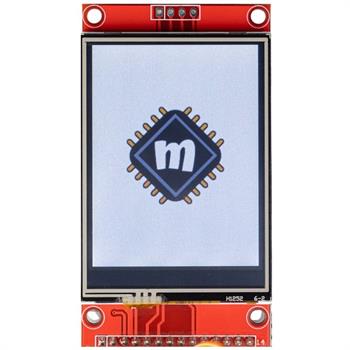

این ماژول یک نمایشگر TFT LCD رنگی با رزولوشن 320×240 پیکسل و ابعاد ۲.۴ اینچ است که از کنترلر قدرتمند ILI9341 برای مدیریت پیکسل‌ها و نمایش تصاویر استفاده می‌کند. رابط ارتباطی این ماژول از نوع SPI چهار سیمه بوده که امکان اتصال سریع و پایدار به میکروکنترلرهایی مانند Arduino، ESP32، STM32 و AVR را فراهم می‌سازد.

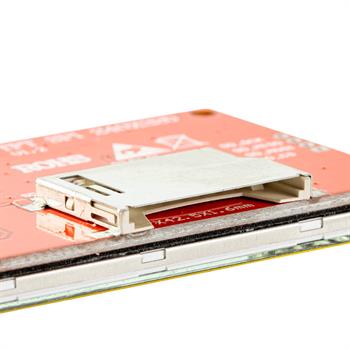

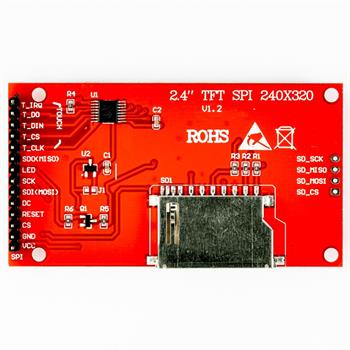

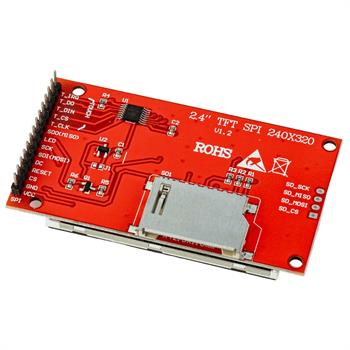

یک تاچ مقاومتی چهارسیمه مجهز به چیپ XPT2046 برای ورودی کاربر روی ماژول تعبیه شده است. همچنین برد دارای شکاف کارت حافظه microSD بوده که به‌سادگی می‌توانید داده‌ها، تصاویر و فونت‌ها را از آن بارگذاری کنید.
ولتاژ کاری نمایشگر و منطق (logic) به کمک رگولاتور داخلی بین ۳٫۳ تا ۵ ولت پشتیبانی می‌شود، بنابراین مستقیماً با بردهای ۵ ولتی مانند Arduino نیز سازگار است.
ویژگی‌ها
اندازه نمایشگر: ۲.۴ اینچ

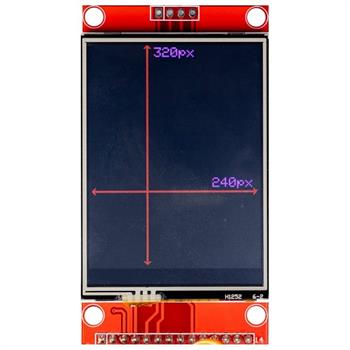

رزولوشن: 320×240 پیکسل (QVGA)
نوع پنل: TFT LCD رنگی، کنترلر ILI9341
عمق رنگ: 65 هزار رنگ (16 بیت)
رابط: SPI چهار سیمه (سازگاری با ۳٫۳ و ۵ ولت)
تاچ: مقاومتی ۴ سیمه با کنترلر XPT2046
حافظه جانبی: شکاف microSD Card
زاویه دید: گسترده با کیفیت نمایش عالی زیر نور محیط
ابعاد برد: حدود 77×43×15 میلی‌متر
دمای کاری: -۲۰ تا +۶۰ درجه سانتی‌گراد
کاربردها
نمایش داده‌ها و نمودارها در ابزارهای اندازه‌گیری و دیتالاگرها
منوهای گرافیکی و صفحات تنظیمات برای پروژه‌های الکترونیکی
نمایش تصاویر و انیمیشن در پروژه‌های DIY یا صنعتی
سیستم‌های هوشمند خانگی و IoT با رابط کاربری لمسی
پروژه‌های آموزشی و آزمایشگاهی برای یادگیری گرافیک و رابط کاربری
نحوه راه‌اندازی
۱. اتصال پایه‌های SPI (MISO, MOSI, SCK, CS) و پایه‌های تاچ به پورت‌های میکروکنترلر
۲. تامین تغذیه ۳٫۳~۵ ولت از منبع یا پین VCC
۳. استفاده از کتابخانه‌های سازگار مانند Adafruit_ILI9341 یا TFT_eSPI در Arduino IDE یا PlatformIO
۴. بارگذاری پروژه نمونه و تست عملکرد تاچ و نمایشگر با کدهای آماده
