معرفی محصول

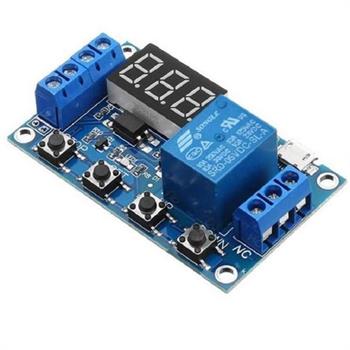

ماژول تایمر دیجیتال JZ‑801 یک رله زمان‌بندی همه‌کاره با نمایشگر LED سه‌رقمی و کنترل هوشمند است که قابلیت تغذیه مستقیم از ولتاژ 6 تا 30 ولت DC یا 5 ولت با پورت Micro USB را دارد. ورودی و خروجی این ماژول دارای ایزولاسیون نوری (Optocoupler) است که موجب بهبود ایمنی، کاهش تداخل نویز و افزایش پایداری عملکرد در محیط‌های صنعتی می‌شود.
این ماژول توانایی حفظ آخرین تنظیمات حتی پس از قطع برق را دارد و از برد مدار چاپی صنعتی با کیفیت بالا ساخته شده است. محدوده زمان‌بندی آن از 0.1 ثانیه تا 999 دقیقه (با انتخاب دقت ثانیه، دهم ثانیه یا دقیقه) قابل تنظیم است. خروجی رله می‌تواند تجهیزات DC تا ۳۰ ولت ۵ آمپر یا AC تا ۲۲۰ ولت ۵ آمپر را کنترل کند.
کلید توقف اضطراری، حالت خواب خودکار، و پشتیبانی از چندین حالت کاری این ماژول را برای کاربردهای متنوع خانگی، صنعتی و آموزشی بسیار ایده‌آل کرده است.

ویژگی ها

ولتاژ کاری: ۶–۳۰ ولت DC یا ۵ ولت از طریق Micro USB
ورودی تحریک: سطح بالا ۳–۲۴ ولت DC (زمین سیگنال و زمین سیستم جدا – امکان اتصال دستی به زمین مشترک)
ظرفیت خروجی: DC 30V 5A یا AC 220V 5A ( تا 10A هم گفته شده)
محدوده زمان‌بندی: ۰.۱ ثانیه تا ۹۹۹ دقیقه
جریان مصرفی: آماده‌به‌کار ۲۰mA – کاری ۵۰mA
دمای کاری: ‎-40°C تا 85°C
عمر عملکرد رله: بیش از ۱۰۰,۰۰۰ بار

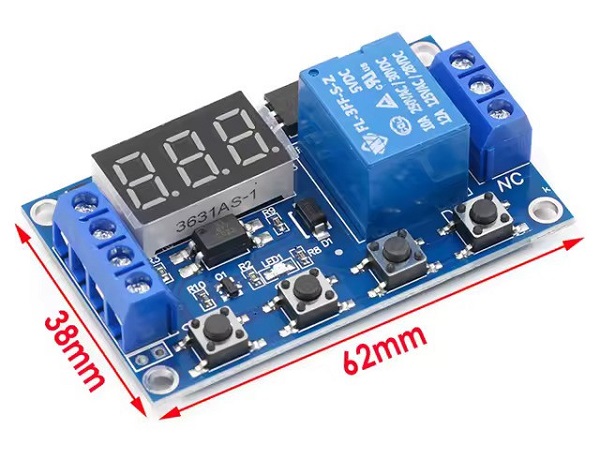

ابعاد برد: 6.2 × 3.8 × 1.7 سانتی‌متر
امکانات: ایزولاسیون اپتوکوپلر، کلید توقف اضطراری، حالت خواب خودکار، حافظه داخلی، نمایشگر LED

کاربردها

کنترل چرخه روشن/خاموش تجهیزات
تاخیر راه‌اندازی دستگاه‌ها و جلوگیری از شوک بار اولیه
کنترل پمپ‌ها، فن‌ها، و موتورها
اتوماسیون خانگی و صنعتی
کنترل نور و تجهیزات روشنایی
پروژه‌های DIY

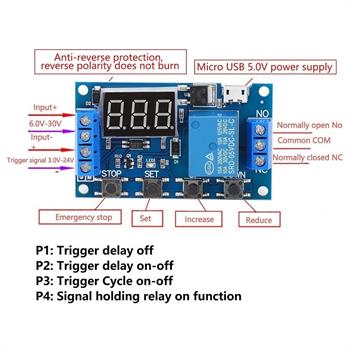

حالت‌های کاری


P1 (Delay Off Modes)

P1.1: در دریافت تریگر، رله به مدت OP وصل می‌شود. تحریک مجدد بی‌اثر است.
P1.2: تحریک مجدد باعث ریست تایمر و شروع دوباره حالت OP می‌شود.
P1.3: تحریک مجدد باعث قطع رله و توقف زمان‌بندی می‌شود (حساس به نویز تماس).
P1.4: رله بلافاصله پس از روشن‌شدن بدون نیاز به تریگر وارد حالت OP می‌شود.

P2 (Delay On/Off Modes)

P2.1: پس از تریگر، تا گذشت CL، رله قطع می‌ماند، سپس به مدت OP وصل می‌شود (بدون تکرار).
P2.2: مشابه P2.1 اما تحریک مجدد باعث ریست چرخه CL→OP می‌شود (بدون تکرار).

P3 (Cycle Modes)

P3.1: با تریگر، رله به مدت OP وصل، سپس به مدت CL قطع می‌شود؛ این چرخه LOP مرتبه تکرار می‌گردد.
P3.2: بدون نیاز به تریگر، با روشن‌شدن ماژول چرخه OP→CL تکرار می‌شود تا LOP کامل شود یا بی‌نهایت ادامه یابد. در تنظیم F1 ابتدا OP اجرا می‌شود و در F2 ابتدا CL.

P4 (Hold Mode)

با اعمال مجدد تریگر در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.

نحوه استفاده

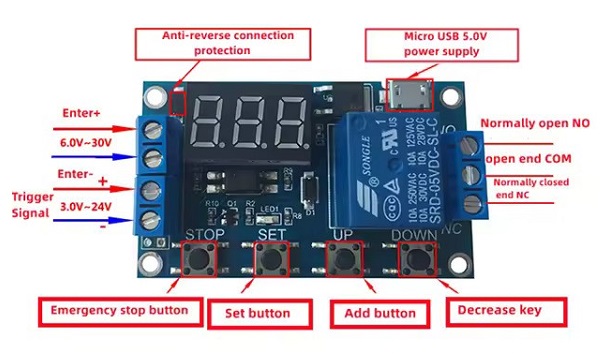

اتصال تغذیه:

ماژول را می‌توان از طریق ترمینال پیچ‌دار با ولتاژ 6 تا 30 ولت DC یا از طریق پورت Micro USB تأمین کرد.
دقت کنید که ورودی تغذیه و ورودی تریگر در محل درست متصل شود، پلاریته (مثبت/منفی) اشتباه باعث آسیب خواهد شد.

اتصال بار به رله:

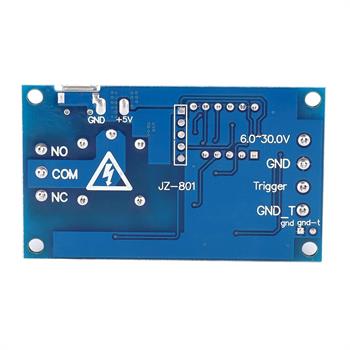

رله سه پایه دارد: COM (مشترک)، NO (نرمال باز)، NC (نرمال بسته).
متناسب با نیاز، بار را بین COM و NO (برای وصل بعد از فعال‌سازی) یا بین COM و NC (برای قطع بعد از فعال‌سازی) متصل کنید.

ورود به حالت تنظیم (Mode Selection):

با فشار لحظه‌ای SET در حالت عادی، همه مقادیر پارامترها و مد کاری به‌ترتیب روی نمایشگر نمایش داده می‌شوند.
برای ورود به بخش انتخاب مد، دکمه SET را 2 تا 3 ثانیه نگه دارید.
با کلیدهای UP/DOWN بین مدهای P1.1 تا P4 جابه‌جا شوید.

تنظیم پارامترها (OP, CL, LOP):

کلید SET را یک بار کوتاه فشار دهید تا وارد پارامتر OP شوید (زمان وصل رله).
دوباره فشار دهید تا CL (زمان قطع رله) یا LOP (تعداد تکرار چرخه) را تنظیم کنید.
مقدار هر پارامتر را با UP/DOWN تغییر دهید.

انتخاب واحد زمان (Time Units):

هنگام تنظیم هر پارامتر، با فشردن STOP واحد زمان را انتخاب کنید:
xxx. → دهم ثانیه  |  xx.x → ثانیه  |  xxxx → دقیقه
برای 5.2 ثانیه → مقدار “05.2”
برای 1 دقیقه → مقدار “0.0.1.”
برای تغییر ممیز حین وارد کردن زمان، از کلید STOP استفاده کنید.

ذخیره و خروج:

برای ذخیره تغییرات و بازگشت به حالت کاری، دوباره SET را چند ثانیه نگه دارید.
ماژول تنظیمات را در حافظه نگه می‌دارد حتی پس از قطع تغذیه.

اعمال تریگر (Triggering):

پایه مثبت ورودی Trigger را به منبعی با ولتاژ DC در محدوده 3 تا 24 ولت متصل کنید.
برای کامل شدن مدار، زمین (GND) ورودی سیگنال را به زمین تغذیه ماژول وصل کنید.
روی برد، محل اتصال دو زمین در سمت چپ تعبیه شده که می‌توان با اتصال یک کلید مکانیکی، هر بار با فشردن آن، یک سیگنال تحریک ایجاد کرد.
مشترک کردن زمین سیگنال و زمین تغذیه باعث بهبود خاصیت ضد نویز و پایداری عملکرد می‌شود.

کنترل دستی / توقف:

کلید STOP در حالت کاری می‌تواند به‌صورت دستی رله را قطع یا وصل کند (در صورت فعال بودن این قابلیت).
این قابلیت برای تست سریع یا قطع اضطراری مفید است.

تنظیم حالت نمایشگر:

C‑P: خاموش‌شدن نمایشگر پس از 5 دقیقه بی‌استفاده ماندن ماژول (کاهش مصرف انرژی).
O‑d: روشن‌ماندن دائمی نمایشگر.
برای انتخاب بین دو حالت فوق، کلید STOP را به مدت 2 ثانیه فشار دهید.
  • مشخصه فنی
    Type Delay Time Module
    Size 63X34mm
    Operating Temperature C° -40/+85
    Operating Voltage 6-30V DC
    Operating Current 50mA
    Quiescent Current 20mA
    Time Range 0.1s to 999 min
    Trigger Voltage 3-24V DC
