معرفی محصول

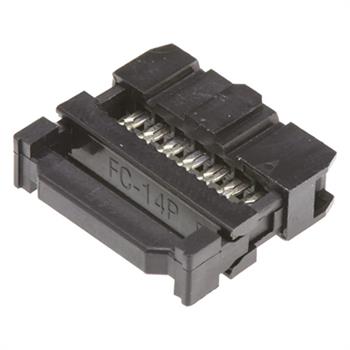

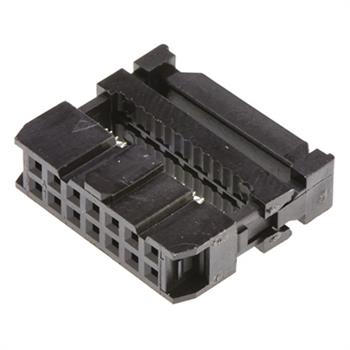

کانکتور مادگی IDC 2x7 پین مدل DS1016 از سری حرفه ای Amphenol T812 با فاصله پین 2.54 میلی متر طراحی شده است. این کانکتور برای اتصال کابل فلت IDC به بردهای الکترونیکی استفاده می شود و فرآیند لحیم کاری را حذف می کند. نحوه اتصال آن به این صورت است که کابل فلت بین دو فک کانکتور قرار گرفته و با ابزار پرس IDC به کانکتور فشار داده می شود تا تیغه های داخلی به هادی سیم ها نفوذ کنند. این روش باعث اتصال مطمئن، سریع و یکنواخت در تعداد رشته های بالا می شود. این مدل از جنس پلاستیک مقاوم PBT ساخته شده و دارای پین های آبکاری طلا است تا مقاومت تماسی پایین و دوام طولانی داشته باشد.
ویژگی ها
14 پین در دو ردیف 2×7 با فاصله 2.54 میلی متر
سری Amphenol T812 از نوع IDC فشاری
جنسیت کانکتور مادگی (Female)
نصب به صورت Cable Mount مناسب کابل IDC فلت
جریان کاری تا 3 آمپر برای هر پین
ولتاژ کاری تا 250 ولت AC
جنس پایه ها از برلیوم مس با پوشش طلا جهت کاهش مقاومت تماس
بدنه از PBT مشکی مقاوم در برابر حرارت تا دمای 105 درجه سانتیگراد
سازگار با باکس هدر های قفل دار یا Box Header های نری استاندارد

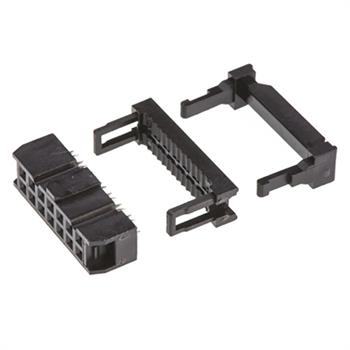

گزینه قابل انتخاب با یا بدون گیره نگهدارنده کابل (strain relief)
مقاوم در برابر حرارت، با استاندارد UL94V-0 و RoHS compliant
کاربردها
اتصال کابل فلت IDC به بردهای الکترونیکی صنعتی
انتقال دیتا و سیگنال بین ماژول ها و کنترلرها
پروژه های Raspberry Pi و Arduino جهت اتصال بخش جانبی
مونتاژ سریع سیم های موازی بدون نیاز به لحیم کاری
کاربرد در طراحی PCB های چند ماژوله و کابل های رابط دیتا
نحوه نصب
کابل فلت را در دهانه کانکتور قرار دهید، سپس با ابزار پرس IDC فشار دهید تا تیغه های فلزی داخلی با هادی های سیم تماس برقرار کنند. در مدل دارای strain relief، گیره نگهدارنده انتهای کابل را در جای خود چفت نمایید تا استحکام مکانیکی افزایش یابد. سپس کانکتور را به هدر نری روی برد وصل کنید تا اتصال کامل برقرار شود.
