HW-613 3A ماژول کاهنده ولتاژ خروجی ثابت و متغیر 102544

⁠معرفی محصول

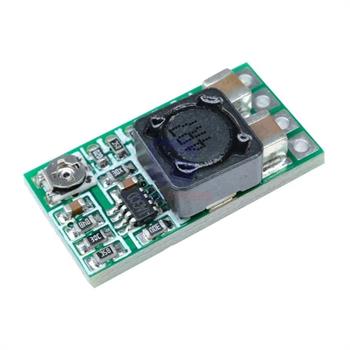

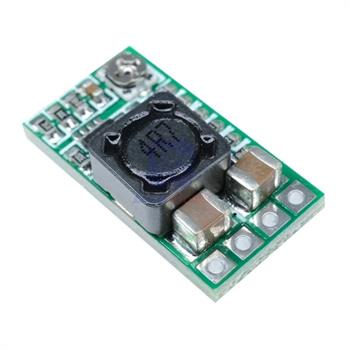

ماژول HW‑613 یک مبدل DC به DC از نوع Step‑Down (Buck Converter) است که قادر است ولتاژ ورودی ۴.۵ تا ۲۴ ولت DC را به ولتاژ خروجی ثابت یا قابل تنظیم با جریان حداکثر ۳ آمپر تبدیل کند. این ماژول با طراحی مدار پیشرفته و استفاده از یکسو‌سازی سنکرون، راندمان بسیار بالایی ارائه می‌دهد و به‌دلیل ابعاد کوچک، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی فضای محدود، سیستم‌های پرتابل و کاربردهای صنعتی است.

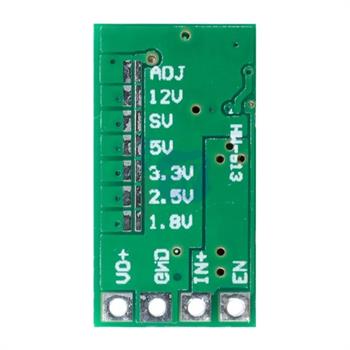

این ماژول هم در حالت قابل تنظیم (۰.۸ تا ۱۷ ولت) و هم با خروجی ثابت (۱.۸V، ۲.۵V، ۳.۳V، ۵V، ۹V، ۱۲V) کار می‌کند که با انتخاب لحیم‌کاری پشت برد، ولتاژ ثابت موردنظر تعیین می‌شود. به لطف راندمان ۹۷.۵٪ در شرایط ۶.۵V به ۵V با ۰.۷ آمپر، و ۹۴٪ در تبدیل ۱۲V به ۵V با ۱ آمپر، این برد برای کارکرد پایدار و کم‌حرارت بهینه شده است.
برخلاف طراحی‌های قدیمی که از خازن‌های الکترولیتی و تانتالیوم استفاده می‌کردند، در HW‑613 فقط خازن‌های سرامیکی به‌علت طول عمر بالا و امنیت بیشتر استفاده شده‌اند. جریان استاتیک کم ‌(۰.۸۵ میلی‌آمپر) این امکان را می‌دهد که ماژول مستقیم به باتری خودرو یا منابع تغذیه دائم متصل شود.

ویژگی‌های کلیدی

ولتاژ ورودی: ۴.۵ تا ۲۴ ولت DC
ولتاژ خروجی: ثابت یا قابل تنظیم (۰.۸–۱۷ ولت / ثابت: ۱.۸V، ۲.۵V، ۳.۳V، ۵V، ۹V، ۱۲V)
حداکثر جریان خروجی: ۳ آمپر (توصیه شده ۲.۱ آمپر در کارکرد طولانی)
راندمان تبدیل: حداکثر ۹۷.۵٪
فرکانس سوئیچینگ: ۵۰۰ کیلوهرتز
ریپل خروجی: ۲۰ میلی‌ولت (۱۲V به ۵V در ۳A)
دما کاری: منفی ۴۰ تا مثبت ۸۵ درجه سانتیگراد
ابعاد کوچک: ۲۰×۱۱×۵ میلی‌متر

کاربردها

مناسب ساخت منابع تغذیه قابل حمل و پاوربانک‌ها
استفاده در پروژه‌های آردوینو، رزبری پای و سایر بردهای توسعه
تأمین ولتاژ مورد نیاز ماژول‌ها، سنسورها و میکروکنترلرها
تغذیه سیستم‌ها و تجهیزات الکترونیکی کوچک با ولتاژ پایین
استفاده در خودرو برای تبدیل ولتاژ ۱۲/۲۴ ولت به ولتاژ مورد نظر
کاربرد در تجهیزات صنعتی سبک و ابزارهای DC

نکات مهم

برای کارکرد طولانی در حداکثر جریان، خنک‌کاری مناسب در نظر بگیرید.
از اتصال کوتاه طولانی‌مدت در خروجی خودداری کنید.
هنگام تنظیم ولتاژ، پیش از اتصال بار حساس خروجی را اندازه‌گیری کنید.
  • مشخصه فنی
    Type DC-DC(Step Down)
    Input Voltage 4.5-24V DC
    Output Voltage Adjustable: 0.8 V – 17 V
    Fixed: 1.8 V / 2.5 V / 3.3 V / 5 V / 9 V / 12 V
    Max Output Current 3A
    Switching Frequency 500KHz
    Ripple Voltage 20mV
    Efficiency 97.5%
    Part Number HW-613
    Short Circuite Protection
    Over Voltage Protection
    Reverse Power Polarity Protection
