معرفی محصول

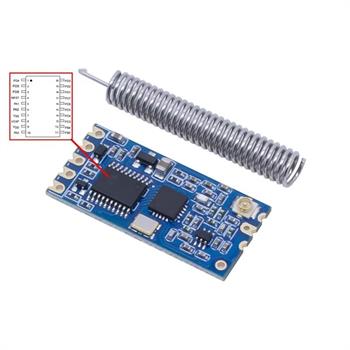

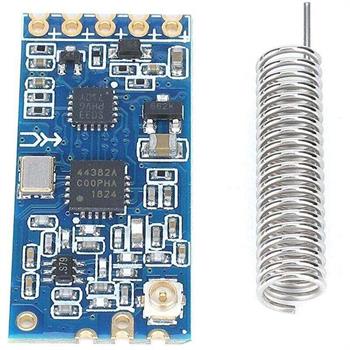

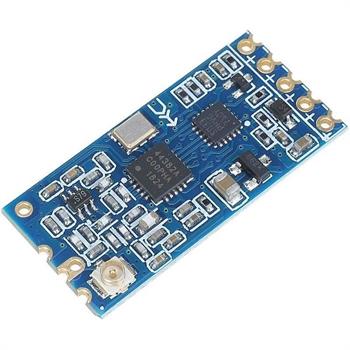

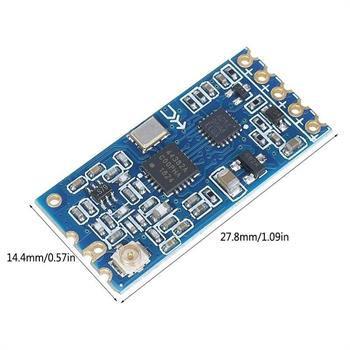

ماژول HC‑12 433 SI4463 Wireless Serial Module یک ترنسیور RF بیسیم، کممصرف و برد بلند است که در باند فرکانسی 433MHz کار میکند و بر پایه چیپ SI4463 طراحی شده است. این ماژول با استفاده از رابط سریال UART (TTL)، امکان ارتباط بیسیم دوطرفه را بدون نیاز به مدار جانبی پیچیده فراهم میکند و بهسادگی به میکروکنترلرهایی مانند Arduino، Raspberry Pi و سایر MCUها متصل میشود.

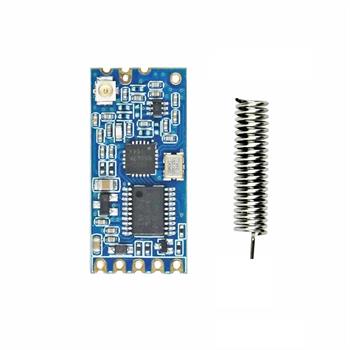

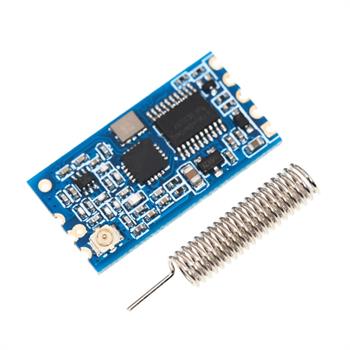

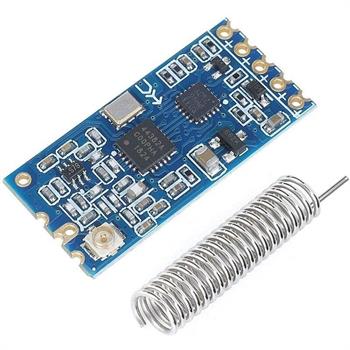

HC‑12 بههمراه آنتن فنری 433MHz عرضه میشود و در شرایط ایدهآل (منبع تغذیه پایدار، نرخ داده پایین و دید مستقیم)، توانایی برقراری ارتباط تا 1000 متر در فضای باز را دارد. وجود MCU داخلی باعث میشود کاربر بدون نیاز به برنامهریزی مستقیم RF، تنها با ارسال داده سریال یا دستورات AT از ماژول استفاده کند.
ویژگیها
کار در باند فرکانسی 433.4 تا 473.0 مگاهرتز
برد ارتباطی تا 1000 متر در فضای باز
توان خروجی حداکثر 100mW (20dBm) با قابلیت تنظیم سطح توان

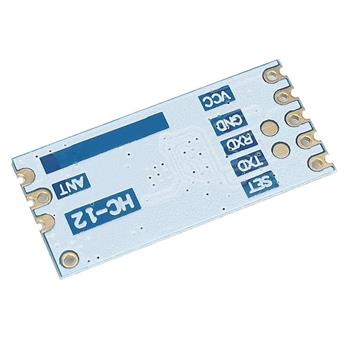

رابط ارتباطی UART (RX, TX, GND)
پشتیبانی از ارتباط دوطرفه (Bidirectional Communication)
دارای MCU داخلی برای مدیریت کامل ارسال و دریافت داده
حالت انتقال شفاف (Transparent Transmission)
قابلیت تنظیم کانال، توان و مد کاری از طریق AT Command
پشتیبانی از چندین مد کاری (FU1، FU2، FU3) با مصرف جریان متفاوت
مصرف جریان کم در حالت بیکار (تا 80µA بسته به مد کاری)
امکان استفاده از آنتن فنری یا آنتن خارجی از طریق سوکت/پد آنتن

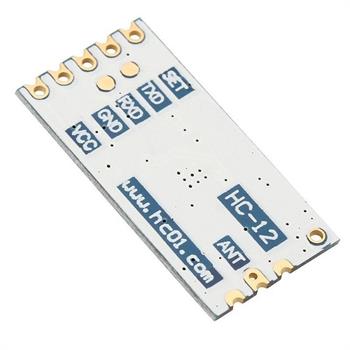

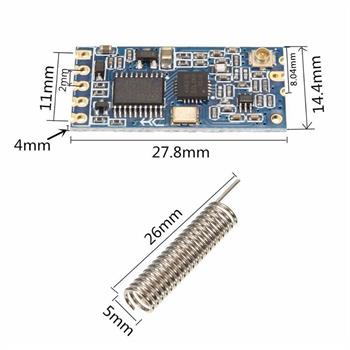

طراحی با پدهای Stamp Hole مناسب لحیمکاری و نصب روی برد
کاربردها
ارتباط بیسیم بین بردهای میکروکنترلری
پروژههای خانه هوشمند
رباتهای بیسیم
سیستمهای کنترل از راه دور
انتقال داده سریال در فواصل طولانی
پروژههای IoT و تجهیزات RF
اتوماسیون خانگی و صنعتی سبک
نحوه راهاندازی و استفاده

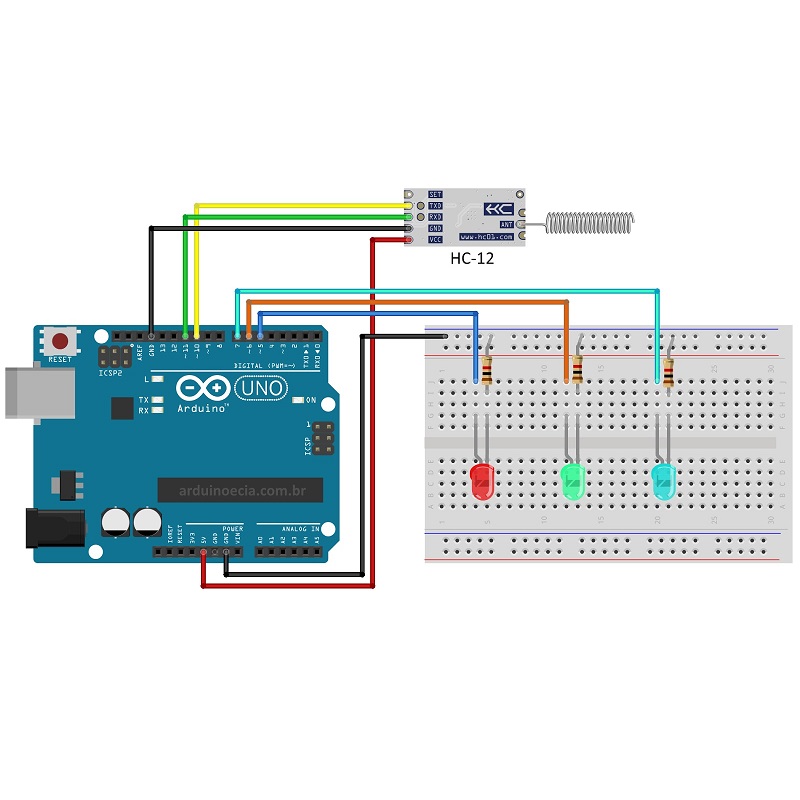

ارتباط با میکروکنترلر از طریق UART TTL
عدم نیاز به مدار جانبی خاص برای ارتباط
تنظیم پارامترها (کانال، توان، مد کاری، نرخ داده) با دستورات AT
پشتیبانی از نرخ داده مختلف (تا 115200bps)

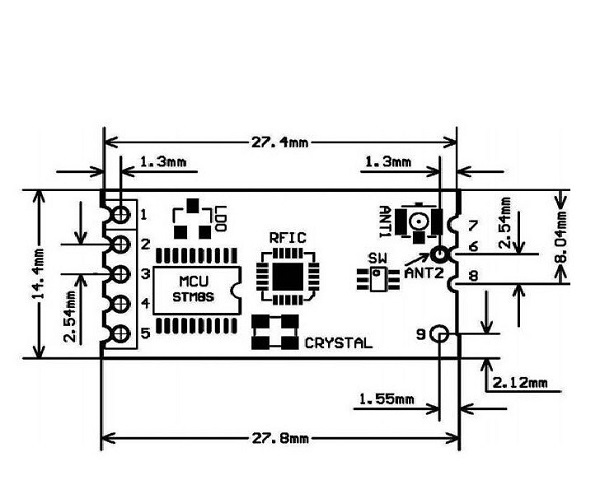

امکان انتخاب بین آنتن فنری لحیمی (ANT2) یا آنتن خارجی (ANT1)
مناسب برای انتقال حجم نامحدود داده در هر بار ارسال
امکان بهروزرسانی نرمافزار داخلی از طریق پورت سریال
