توضیحات محصول

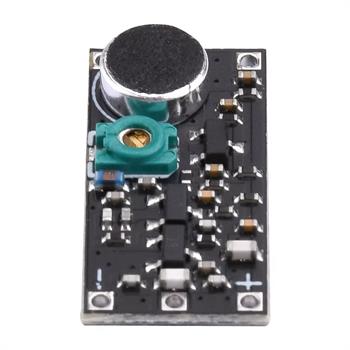

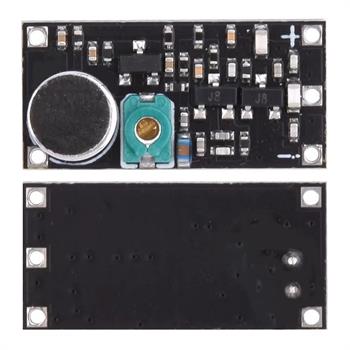

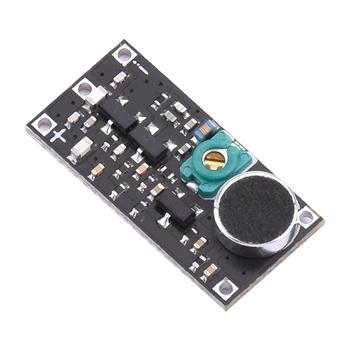

ماژول فرستنده‌گیرنده صوتی FM یک مدار کوچک، کم‌مصرف و با دقت بالا برای انتقال بی‌سیم صدا در باند FM است. این ماژول با بهره‌گیری از نوسان‌ساز پایدار مشابه تیونر تلویزیون، عملکردی بسیار تمیز و بدون نویز ارائه می‌دهد. در ساخت آن از قطعات SMD باکیفیت استفاده شده که موجب پایداری فرکانسی و کاهش تداخل می‌شود.
ماژول قادر است در ولتاژ ۳ ولت تا برد ۱۰۰ متر و در ولتاژ ۹ ولت تا ۳۰۰ متر در فضای باز صدا را منتقل کند. بازه‌ی فرکانسی آن بین ۸۵ تا ۱۱۵ مگاهرتز قابل تنظیم است و با هر گیرنده‌ای که توانایی دریافت امواج FM دارد (مانند رادیو یا موبایل مجهز به FM) قابل استفاده است.
ویژگی‌ها
فرستنده FM با ابعاد بسیار کوچک و طراحی میکروپچ
استفاده از نوسان‌ساز پایدار
فیلتر LC و مدار تطبیق برای حذف هارمونیک‌ها و سیگنال تمیز
حساسیت بالای میکروفن (قابلیت شنیدن صدای عقربه ساعت)
خروجی RF با امپدانس ۵۰ اهم برای اتصال به تقویت‌کننده یا آنتن
قابلیت تنظیم فرکانس (۸۵–۱۱۵ مگاهرتز) با خازن قابل تغییر
قابلیت دریافت توسط هر رادیوی FM یا موبایل دارای گیرنده FM
مصرف جریان بسیار پایین (۹ میلی‌آمپر در ۳ ولت)
ولتاژ کاری گسترده ۲ تا ۱۲ ولت DC
عملکرد پایدار حتی در زمان لمس یا تغییر شرایط محیطی
کاربردها
میکروفن بی‌سیم خانگی یا آموزشی
مانیتورینگ و مراقبت از نوزاد یا بیمار
سیستم ضبط صدا از راه دور
پروژه‌های DIY، تحقیقاتی و آموزش الکترونیک
استفاده در نمایشگاه‌ها و سامانه‌های ارتباط کوتاه‌برد
نحوه کار و نکات مهم راه‌اندازی
ماژول با استفاده از نوسان‌ساز داخلی خود سیگنال FM را تولید کرده و صدای دریافتی از میکروفن را مدوله می‌کند.
سیگنال خروجی از طریق آنتن به فضا منتشر شده و با گیرنده FM دریافت می‌شود.
بهترین منبع تغذیه برای این مدار باتری است؛ منبع تغذیه سوئیچینگ یا آداپتور ممکن است نویز AC ایجاد کند.
فرکانس کاری را می‌توان با خازن قابل تنظیم (Trimmer Capacitor) دقیقاً تنظیم کرد.
طول آنتن حدود ۷۵ سانتی‌متر پیشنهاد می‌شود و باید تا حد امکان صاف باشد تا برد افزایش یابد.
آنتن می‌تواند از نوع میله‌ای، رسانا مشترک یا سیم لعاب‌دار ضخیم باشد؛ در میان آن‌ها، آنتن میله‌ای و سیم لعاب‌دار ضخیم بهترین کارایی را دارند.
هنگام لحیم‌کاری مراقب حرارت زیاد روی قطعات SMD باشید.
