ESP32 WT32-ETH01 ماژول شبکه 102374

معرفی محصول


WT32-ETH01 یک ماژول سریال به اترنت حرفه‌ای بر پایه سری ESP32 است که با داشتن استک پروتکل TCP/IP بهینه‌سازی‌شده، امکان شبکه‌سازی سریع و ساده تجهیزات امبدد را فراهم می‌کند و باعث کاهش چشمگیر زمان و هزینه توسعه می‌شود. این برد از طریق پورت RJ45 با سرعت 10/100Mbps و همچنین ارتباط‌های Wi-Fi دو بانده 2.4GHz و Bluetooth V4.2 BR/EDR/BLE کار می‌کند.
طراحی آن با پد نیمه‌بر و سوراخ‌خور سازگار است و قابلیت لحیم‌کاری مستقیم روی برد، یا استفاده با کانکتور و حتی روی بردبورد را دارد. مجهز به چیپ WT32-S1 و کنترلر اترنت LAN8720A بوده و از طیف گسترده‌ای از حالت‌های ارتباطی، امنیتی و رمزنگاری همچون WPA/WPA2، AES، RSA، ECC و SHA پشتیبانی می‌کند. حافظه‌ی فلش 32Mbit، پشتیبانی از تغذیه ۳.۳ ولت یا ۵ ولت، محدوده کاری صنعتی از -40 تا +85°C و قابلیت ارتقای فریمور از طریق شبکه (OTA) از دیگر ویژگی‌های شاخص آن است.

ویژگی‌ها

برد توسعه اترنت بر پایه SOC قدرتمند ESP32 با Wi-Fi و Bluetooth دوحالته
پورت شبکه RJ45 با سرعت 10/100Mbps و تطبیق‌پذیری Cross-Connect
پشتیبانی از پروتکل‌های Wi-Fi: 802.11 b/g/n/e/i با سرعت تا 150Mbps، تجمیع A‑MPDU/A‑MSDU و فاصله نگه‌داری 0.4μs
بلوتوث نسخه 4.2 با استانداردهای BR/EDR و BLE
پروتکل‌های امنیتی: WPA/WPA2/WPA2-Enterprise/WPS و الگوریتم‌های AES/RSA/ECC/SHA
حافظه فلش روی‌برد 32Mbit
ولتاژ کاری 3.3 ولت یا 5 ولت (امکان انتخاب فقط یک حالت)
جریان کاری متوسط 80mA، جریان تأمین حداقل 500mA
دمای کاری صنعتی از -40 تا +85°C
پشتیبانی از حالت‌های Station، SoftAP، SoftAP+Station و P2P
پشتیبانی از دستورات AT+ و توسعه نرم‌افزار با SDK اختصاصی
سه روش راه‌اندازی: لحیم سوراخ‌خور، اتصال بردبورد، یا لحیم مستقیم (پد نیمه‌بر)
نشانگرهای LED برای وضعیت تغذیه، ارتباط سریال، و ارتباط/داده شبکه


کاربردها

افزودن قابلیت شبکه به دستگاه‌های امبدد فاقد پورت اترنت
پروژه‌های اینترنت اشیا (IoT) با ارتباط سیمی یا بی‌سیم
سیستم‌های صنعتی نیازمند ارتباط پایدار و پرسرعت
کنترل و مانیتورینگ از راه دور با پروتکل‌های TCP/IP
ارتقای فریمور از طریق شبکه در تجهیزات موجود
توسعه و تست نرم‌افزاری با پشتیبانی از Arduino IDE و SDK

نحوه راه‌اندازی

اتصال تغذیه:

اگر با کابل Dupont استفاده می‌کنید، پایه تغذیه 3V3 یا 5V را پیدا کرده و ولتاژ مناسب را وصل کنید. پس از تغذیه، LED سبز (LED1) روشن می‌شود که نشان‌دهنده روشن‌شدن ماژول است.

توضیح چراغ‌ها:

LED1: روشن در وضعیت تغذیه نرمال
LED3: فعال هنگام تبادل داده از پورت RXD2 (IO5)
LED4: فعال هنگام تبادل داده از پورت TXD2 (IO17)
چراغ سبز پورت شبکه: روشن در زمان اتصال صحیح به شبکه
چراغ زرد پورت شبکه: چشمک‌زن هنگام ارسال یا دریافت داده (شامل پکت‌های Broadcast)

روش‌های استفاده:

اتصال سوراخ‌خور (Through-Hole Soldered Pin): اتصال با کابل Dupont به میکروکنترلر یا مبدل سریال
اتصال روی بردبورد: با استفاده از پین‌هدر لحیم‌شده به بردبورد
لحیم مستقیم پد نیمه‌بر: اتصال ماژول به‌صورت مستقیم روی PCB اختصاصی
  • مشخصه فنی
    Type Development Board
    Flash Memory 32Mbit
    Security Features Encryption Type: AES/RSA/ECC/SHA
    Operating Voltage 3.3/5V DC

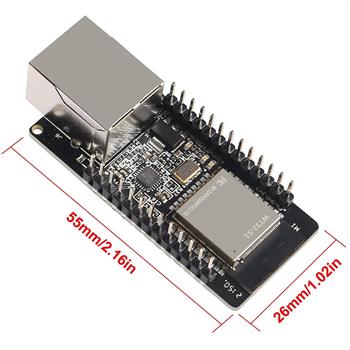

    Size 55X26mm
    Wi-Fi 802.11b/g/n/e/i (802.11n, speeds up to 150Mbps) A-MPDU and A-MSDU aggregation, supporting 0.4_s guard interval
    Bluetooth Bluetooth V4.2 BR/EDR and BLE
    Operating Temperature 40/85-°C
    Protocol WPA/WPA2/WPA2-Enterprise/WPS | IPv4, TCP/UDP
    Interface RJ45 Ethernet, Wi-Fi, Bluetooth
