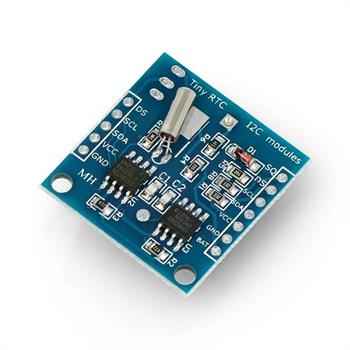

DS-1307 ماژول ساعت 1307

معرفی محصول

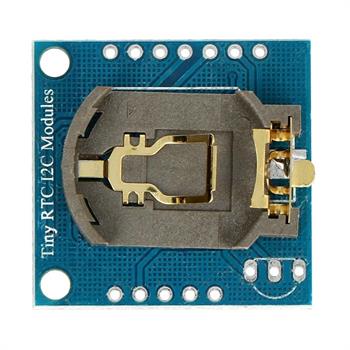

ماژول RTC DS1307 یک راهکار دقیق برای ثبت و نگهداری زمان و تاریخ در پروژه‌های الکترونیکی است که از پروتکل ارتباطی I2C استفاده می‌کند. این ماژول، علاوه بر تراشه DS1307، دارای حافظه EEPROM 24C32 با ظرفیت 32 کیلوبیت و پشتیبانی از باتری بک‌آپ CR2032 (شامل ماژول نیست) است تا در صورت قطع برق، زمان و تاریخ بدون وقفه ادامه یابد.
با کریستال دقیق 32.768kHz و تقویم کامل تا سال 2100، قابلیت تصحیح خودکار سال‌های کبیسه و ماه‌های کمتر از 31 روز را دارد. جریان مصرفی باتری پشتیبان فوق‌العاده کم (کمتر از 500nA) این ماژول را برای پروژه‌های کم‌مصرف و دیتالاگرها ایده‌آل کرده است.
این ماژول با اکثر بردهای توسعه مانند Arduino، Raspberry Pi، STM32، ESP و میکروکنترلرهای سازگار با I2C قابل استفاده است و حتی امکان اتصال سنسور دما DS18B20 را نیز فراهم می‌کند.

ویژگی‌ها

تراشه ساعت RTC DS1307 با تقویم کامل تا سال 2100
پشتیبانی فرمت‌های زمانی 12h AM/PM و 24h
حافظه EEPROM مدل 24C32 با ظرفیت 32Kb (4KB)
جریان مصرفی باطری پشتیبان کمتر از 500nA
قابلیت شناسایی و تصحیح خودکار سال کبیسه و ماه‌های کمتر از 31 روز
پروتکل ارتباطی I2C / TWI با سرعت 100kbps
کریستال دقیق 32.768 کیلوهرتز
امکان اتصال سنسور دمای DS18B20 از طریق پایه اختصاصی DS
سازگار با Arduino، Raspberry Pi، STM32، ESP و میکروکنترلرهای مشابه

کاربردها

ساعت خودرو، لوازم خانگی (یخچال، ماشین لباسشویی و…)
سامانه‌های کنترل صنعتی و فرایندهای زمان‌بندی‌شده
ثبت زمان رویدادها در دیتالاگرها
سیستم‌های اذان‌گو، نمایشگر زمان، ساعت دیواری دیجیتال
فعال‌سازی و کنترل رله‌ها در زمان از پیش تعیین‌شده
پروژه‌های IoT و سیستم‌های هوشمند خانگی

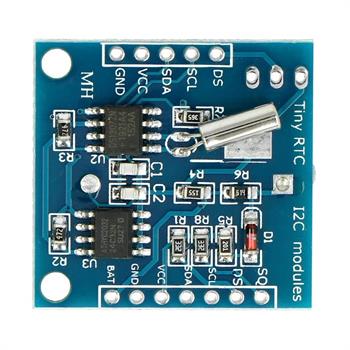

بررسی پایه‌های PinOut

1- VCC: پایه تغذیه ولتاژ ۵ ولت DC برای عملکرد ماژول.
2- GND: پایه زمین
3- SDA: خط داده‌ی دو سیمه I2C (Data line) برای تبادل اطلاعات بین ماژول و میکروکنترلر.
4- SCL: خط ساعت دو سیمه I2C (Clock line) برای هماهنگی انتقال داده‌ها.
5- SQW/OUT: پایه خروجی سیگنال مربعی یا سیگنال قابل تنظیم؛ قابل استفاده برای ایجاد آلارم یا سیگنال همزمان‌سازی.
6- RST: پایه تنظیم مجدد (Reset) برای بازنشانی عملکرد ماژول.
7- DS: پین ارتباط با حافظه کش یا سنسور دما DS18B20 (در برخی نسخه‌ها برای دسترسی به حافظه و یا ورودی داده استفاده می‌شود).
8- VBAT: ورودی باتری پشتیبان (CR2032 یا مشابه) برای حفظ زمان و تاریخ در صورت قطع تغذیه اصلی.
  • مشخصه فنی
    Type Real Time Clock Module
    Memory 32KB
    Supply Voltage 5V DC
    Interface I2C / TWI (SDA, SCL)
    Accuracy Clock accuracy: 50 picoseconds
    Time Format 12h AM/PM, 24h
    Operating Temperature C°-40/+85
    Measurement hour, minute, second, day, date, month, year
    Transmission Speed 100kbps
    Size 28X28mm
    Part Number DS-1307
