BME280 سنسور دما، رطوبت و فشار هوا 102617

⁠معرفی محصول

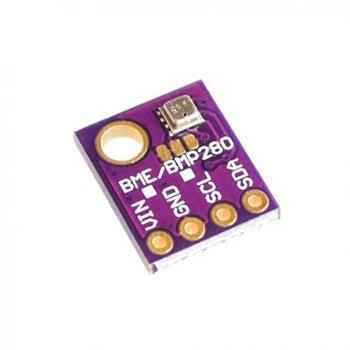

ماژول GY-BME280 یک سنسور فشار هوا، سنسور دما و سنسور رطوبت نسبی پیشرفته و کم‌مصرف است که توسط شرکت Bosch ساخته شده است. این ماژول بر پایه تراشه BME280 طراحی شده و با پشتیبانی از پروتکل‌های I2C و SPI، به‌راحتی با آردوینو، رزبری‌پای و سایر بردهای توسعه سازگار می‌شود. ابعاد کوچک، مصرف توان پایین و دقت اندازه‌گیری بالا، این محصول را گزینه‌ای ایده‌آل برای پروژه‌های اینترنت اشیاء (IoT)، ایستگاه هواشناسی خانگی، سیستم‌های کنترل تهویه و کشاورزی هوشمند کرده است.

ویژگی‌های کلیدی

اندازه‌گیری دما، رطوبت و فشار هوا به‌صورت همزمان
پشتیبانی از I2C (تا 3.4MHz) و SPI سه‌سیمه و چهار‌سیمه
امکان تغییر آدرس I2C بین 0x76 و 0x77 با تغییر وضعیت پایه SDO (مناسب برای استفاده چند سنسور روی یک باس)
ولتاژ کاری گسترده: 1.8 تا 5 ولت DC
دقت بالا:
       دما: ±1°C
       رطوبت: ±3% RH
       فشار: ±1 هکتوپاسکال (اندازه‌گیری تغییر ارتفاع با دقت حدود ±1 متر)
محدوده عملکرد:
       دما: -40 تا +85°C
       رطوبت: 0 تا 100% RH
       فشار: 300 تا 1100 hPa
مصرف انرژی بسیار پایین
دارای مبدل سطح ولتاژ و رگولاتور داخلی 3.3V برای سازگاری با سیستم‌های 3.3 و 5 ولت

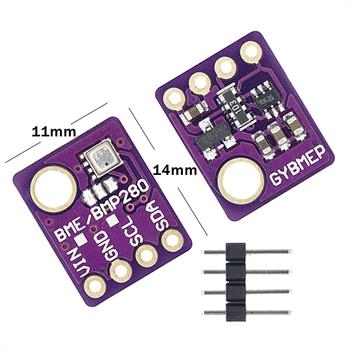

ابعاد کوچک (14×11 میلی‌متر) با پایه‌های استاندارد 2.54 میلی‌متر

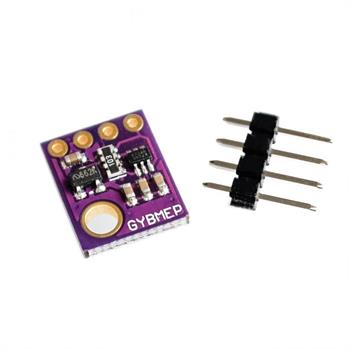

به همراه پین‌هدر جداگانه برای لحیم‌کاری

نکات عملکرد و دقت اندازه‌گیری

دقت کامل فشار و رطوبت در دمای 0 تا 65°C حاصل می‌شود؛ خارج از این محدوده دقت کمی افت می‌کند.
سنسور در هنگام کار کمی گرم می‌شود و ممکن است دمای محیط را چند درجه بالاتر نشان دهد. برای اندازه‌گیری دقیق دما، از روش کالیبراسیون یا سنسور مرجع استفاده کنید.
فشار دقیق سنسور امکان استفاده آن به‌عنوان آلتیمتر را فراهم می‌کند و تغییر ارتفاع‌های بسیار کوچک (حتی 60 سانتی‌متر) را تشخیص می‌دهد.
برای محاسبه ارتفاع مطلق نسبت به سطح دریا، نیاز به فشار مبنا از منابع معتبر مانند ایستگاه‌های هواشناسی دارید.

کاربردها

ایستگاه هواشناسی و پایش شرایط محیطی
سیستم‌های هوشمند تهویه و کنترل کیفیت هوا
پروژه‌های آردوینو و رزبری‌پای در حوزه اینترنت اشیاء
محاسبه ارتفاع و فشار برای ناوبری دقیق و بهبود عملکرد GPS
پایش محیط گلخانه و کاربردهای کشاورزی هوشمند
مانیتورینگ سلامت و دستگاه‌های پزشکی
پیش‌بینی وضعیت هوا و پروژه‌های هواشناسی قابل‌حمل

نحوه راه‌اندازی

اتصال ماژول GY-BME280 بسیار ساده است:
برای رابط I2C تنها کافی است پایه‌های SDA و SCL را به میکروکنترلر وصل کنید و آدرس 0x76 یا 0x77 را انتخاب کنید. تغییر آدرس از طریق پایه SDO انجام می‌شود (به زمین → 0x76، به VCC → 0x77).
برای اتصال به‌صورت SPI از پایه‌های MOSI، MISO، SCK و CS استفاده می‌شود.
به‌دلیل وجود مبدل سطح و رگولاتور داخلی، می‌توانید ماژول را مستقیم به سیستم‌های 3.3 ولت یا 5 ولت متصل کنید.
کتابخانه‌های آماده BME280 برای آردوینو و رزبری‌پای را نصب کرده و از کدهای نمونه استفاده کنید تا داده‌های دما، رطوبت و فشار را به‌سادگی دریافت کنید.
  • مشخصه فنی
    Type Pressure Barometric&Temperature&Humidity Sensor
    Supply voltage 1.8-5V DC
    Communication interface I2C (up to 3.4MHz), SPI (up to 10MHz)
    Size 14X11mm
    Accuracy Temperature: +-1°C / Humidity: +-3% / Pressure: +-1Pa
    Temperature C° -40/+85
    Humidity 0-100RH
    Pressure 300-1100hPa
