BM730-100V-10A ماژول ولت متر / آمپرمتر /وات متر 102618

معرفی محصول

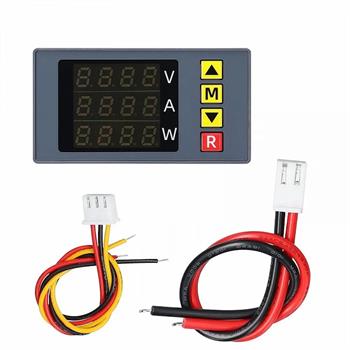

ماژول BM730 یک ابزار اندازه‌گیری چندکاره و دقیق است که برای نمایش و پایش همزمان ولتاژ (V)، جریان (A)، توان (W) و انرژی مصرفی (Wh) در مدارهای DC طراحی شده است. این ماژول با صفحه‌نمایش سه‌رنگ LED، خوانایی بالا حتی در نور محیط زیاد ارائه می‌دهد و برای سیستم‌های برق DC، پروژه‌های DIY، آزمایشگاه‌ها و سیستم‌های خورشیدی بسیار مناسب است.
روی پنل این دستگاه دکمه‌های کنترلی Mode، بالا، پایین و Reset تعبیه شده‌اند که به کمک آن‌ها می‌توانید بین حالت‌های مختلف کاری جابه‌جا شوید، مقادیر ماکزیمم را مشاهده یا ریست کنید، تنظیمات هشدار ولتاژ و جریان را فعال یا غیرفعال نمایید و حتی آستانه آلارم کم‌ولتاژ، بیش‌ولتاژ و بیش‌جریان را به‌دلخواه تغییر دهید.

ویژگی‌ها و کاربردها

نمایش همزمان ولتاژ، جریان، توان و انرژی مصرفی DC
پشتیبانی از رنج گسترده ولتاژ ورودی: 0 تا 100 ولت DC
اندازه‌گیری جریان تا 10 آمپر (با شنت داخلی)
محاسبه توان مصرفی آنی و انرژی تجمعی (Wh)
قابلیت تنظیم آلارم‌های:
کم‌ولتاژ (Low Voltage)
بیش‌ولتاژ (Overvoltage)
بیش‌جریان (Overcurrent)
دقت بالا با زمان پاسخ سریع ≥300ms
پشتیبانی از Fine Adjustment ولتاژ و جریان (گام‌های 0.1V و 0.1A)
صفحه‌نمایش LED سه‌رنگ با رنگ‌های اختصاصی:
قرمز: ولتاژ (V)
سبز: جریان (A)
آبی: توان (W)
بدنه ABS مقاوم  و طراحی مناسب برای نصب پنلی
مناسب برای مانیتورینگ باتری‌ها، پنل‌های خورشیدی، سیستم‌های DC صنعتی سبک، و کنترل بار مدارها

نحوه استفاده

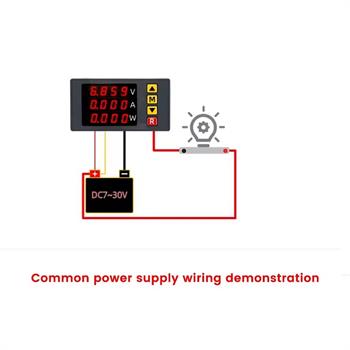

ماژول را مطابق نقشه سیم‌کشی به منبع تغذیه DC و بار مورد نظر متصل کنید.
از دکمه Mode برای تغییر حالت نمایش بین ولتاژ، جریان، توان و انرژی استفاده کنید.
دکمه‌های بالا و پایین را برای تنظیم آستانه‌های هشدار فشار دهید.
جهت کالیبراسیون نمایش ولتاژ یا جریان، از قابلیت Fine Adjustment استفاده نمایید.
پس از قرارگیری دستگاه در مدار، برای دقت بیشتر خوانش‌ها، 5 دقیقه صبر کنید تا داده‌ها پایدار شوند.
  • مشخصه فنی
    Type Digital Voltmeter Ammeter Wattmeter
    Part Number BM730
    Voltage Measurement Range 0-100V DC
    Current Measurement Range 0-10A
    Power Measurement Range 0-1000W
    Operating Temperature C°-10/+65
    Size 81X44X29mm
    Accuracy High
    Refresh rate ≥300ms/ time
    High/Low voltage audible alarm
