⁠معرفی محصول

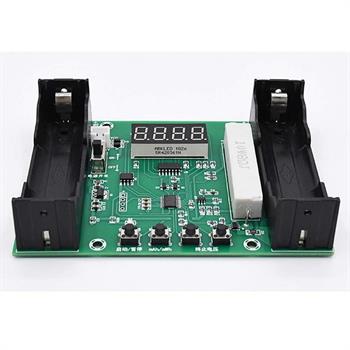

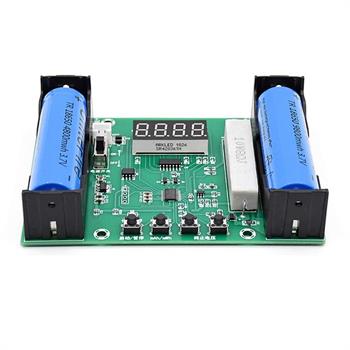

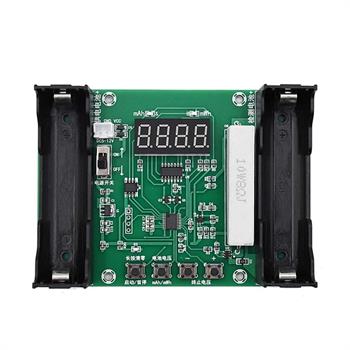

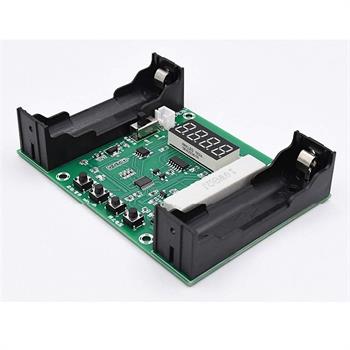

ماژول XH-M240 Battery Capacity Tester یک ابزار قدرتمند و دقیق برای اندازه‌گیری ظرفیت واقعی انواع باتری‌های لیتیم یونی، لیتیوم پلیمر و نیکل-کادمیوم (NiCd/NiMH) است. این ماژول با طراحی ساده و کاربردی، قابلیت تست باتری‌های 3.7V مانند 18650 را با دقت بالا فراهم می‌کند. نمایشگر دیجیتال تعبیه‌شده روی ماژول، مقدار ظرفیت تخلیه باتری را به صورت mAh و همچنین جریان تخلیه را با دقت نشان می‌دهد، تا کاربر بتواند عملکرد واقعی باتری را بررسی و ارزیابی کند. از مهم‌ترین کاربردهای این تستر باتری، می‌توان به استفاده در تعمیرگاه‌های الکترونیکی، آزمایشگاه‌های تحقیقاتی، پروژه‌های DIY، و بررسی سلامت باتری‌های مورد استفاده در پاوربانک‌ها، لپ‌تاپ‌ها و چراغ‌های اضطراری اشاره کرد. این ماژول برای کسانی که با باتری‌های قابل شارژ سروکار دارند، ابزاری بسیار مفید و ضروری است. همچنین این ماژول می‌تواند در فروشگاه‌های فروش باتری برای اثبات کیفیت باتری‌ها به مشتری استفاده شود.
این ماژول دارای قابلیت ذخیره خودکار تنظیمات قبلی (Parameter Memory)، تنظیم ولتاژ قطع (Cut‑off Voltage)، نمایش دوگانه ظرفیت به‌صورت mAh یا mWh، و جریان کم Stand-by برابر با 5–7mA است. به همین دلیل برای استفاده‌های متوالی یا تست مجموعه‌های متعدد باتری بسیار مقرون‌به‌صرفه و مناسب است.

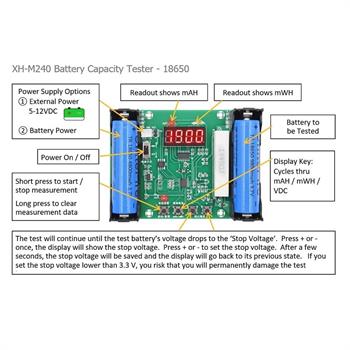

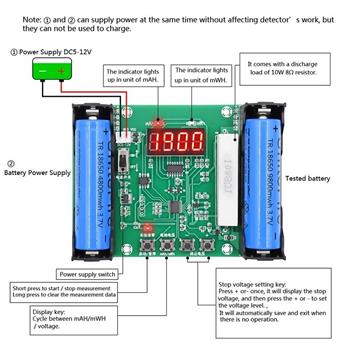

برای راه‌اندازی ماژول XH-M240، ابتدا باید باتری موردنظر را در جایگاه مربوطه قرار دهید. سپس منبع تغذیه 12 ولت DC را از طریق ورودی DC به ماژول متصل کنید. با فشردن دکمه‌ها می‌توان عملیات تست را شروع، متوقف یا داده‌های مربوط به ظرفیت و جریان را مشاهده کرد. تست از طریق تخلیه باتری با استفاده از یک مقاومت 10 وات انجام می‌شود و ماژول به‌صورت خودکار پس از رسیدن به ولتاژ قطع مشخص، عملیات را متوقف می‌کند. دقت بالا، نمایش لحظه‌ای و قابلیت برنامه‌ریزی ولتاژ قطع و جریان تخلیه، از ویژگی‌های برجسته این ماژول هستند.

نحوه عملکرد XH-M240 به این صورت است که پس از راه‌اندازی، جریان مشخصی از باتری کشیده می‌شود و ماژول با اندازه‌گیری دقیق زمان و شدت جریان، ظرفیت واقعی باتری را محاسبه می‌کند. مقادیر روی نمایشگر به صورت mAh و mA قابل مشاهده هستند. با استفاده از دکمه‌های پنل، می‌توان مقادیر دلخواه ولتاژ قطع و جریان تست را تعیین نمود تا مطابق با نوع باتری، تست بهینه‌ای انجام شود.
  • مشخصه فنی
    Type Battery Capacity Tester Module
    Input Voltage 5-12V

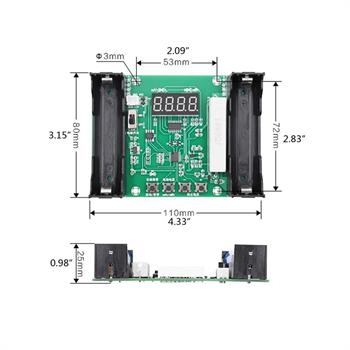

    Size 110X80X25mm
    Cut-off Charging Voltage
    Display Type 4-digit 7-segment LED
    Voltage Display Accuracy ±0.1 V 
    Battery Type Support Li-ion 18650, LiPo, NiMH, NiCd
    Part Number XH-M240
