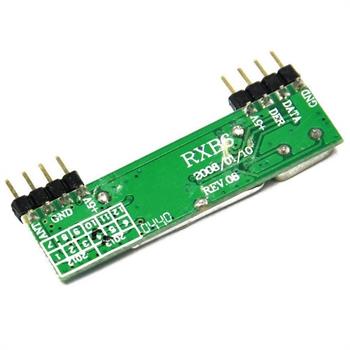

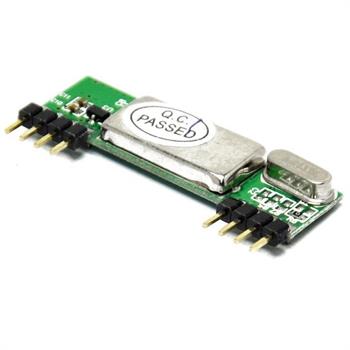

ASK RXB6 433MHZ ماژول 102483

معرفی محصول

ماژول RXB6 یک گیرنده سوپرهتروداین با حساسیت بالا برای سیگنال‌های ASK/OOK در فرکانس 433MHz است که عمدتاً برای ساخت انواع سیستم‌های ریموت کنترل، هوشمندسازی خانگی، انتقال داده بی‌سیم با آردوینو و میکروکنترلرها کاربرد دارد. بر خلاف گیرنده‌های سوپرهتروداین معمولی، این ماژول دقت و پایداری بالاتری د ارد، تداخل‌پذیری کمتر و برد بیشتری را ارائه می‌دهد. خروجی دیتالاین دیجیتال آن، امکان اتصال مستقیم به انواع پردازنده‌های رایج (Arduino, ESP, AVR, STM32 و غیره) را فراهم می‌کند. این ماژول با ولتاژ تغذیه 3.3 تا 5 ولت کار می‌کند و دارای ابعادی کوچک و مناسب برای انواع پروژه‌ها است. طراحی سوپرهتروداین ماژول RXB6 باعث سرکوب قوی تشعشعات نوسان‌ساز محلی شده و به همین دلیل، می‌توان چندین گیرنده RXB6 را به طور همزمان و در کنار یکدیگر، بدون هیچ تداخلی یا کاهش فاصله دریافت، مورد استفاده قرار داد. این ویژگی به طور ویژه در کنترل همزمان چند دستگاه یا محیط‌های پرتراکم سیگنال RF اهمیت دارد.

ویژگی‌های کلیدی

حساسیت گیرندگی بالا (~ -116dBm)
تکنولوژی Superheterodyne (مقاوم در برابر نویز و تداخل)
ولتاژ کاری 3.3 تا 5 ولت DC
پشتیبانی از خروجی دیتا دیجیتال برای انواع میکروکنترلرها
ابعاد کم‌حجم و مناسب برای پروژه‌های جمع‌وجور
نصب آسان (پین هدردیپ)
مصرف انرژی پایین (در حالت آماده به کار)

کاربردهای ویژه

ریموت کنترل تجهیزات (در، روشنایی، وسایل برقی)
سیستم‌های هوشمندسازی (خانه، باغ، آزمایشگاه)
لینک ارتباطی بی‌سیم برای پروژه‌های روباتیک، آردوینو و اینترنت اشیا(Iot)
انتقال داده بدون سیم ساده بین مدارات

راهنمای استفاده

تغذیه 3.3 تا 5 ولت مثبت و منفی ماژول را وصل کنید.
دیتالاین خروجی را به ورودی دیجیتال MCU یا Arduino متصل نمایید.
یک آنتن (سیم 17 سانت) به پایه مربوطه متصل کنید تا حداکثر برد سیگنال بدست آید.
ماژول را در جایی با کمترین تداخل فرکانسی نصب کنید برای عملکرد بهینه.

نکات فنی و ایمنی

آنتن مناسب (سیم 17 سانتی‌متر برای 433MHz) باعث افزایش برد و کیفیت سیگنال خواهد شد.
در پروژه‌های صنعتی یا فضای کاری پرنویز، استفاده از منبع تغذیه پایدار توصیه می‌شود.
محافظت ماژول در برابر رطوبت و شوک الکتریکی الزامی است.
  • مشخصه فنی
    Part Number RXB6
    Operating Frequency 433Mhz
    Modulation Type ASK / OOK
    Operating Voltage 3.3-5V
    Sensitivity 116dBm-
    Operating Temperature C°-40/+85
