AD8232-ECG ماژول الکتروکاردیوگرافی و پراب AD8232-ECG

معرفی محصول

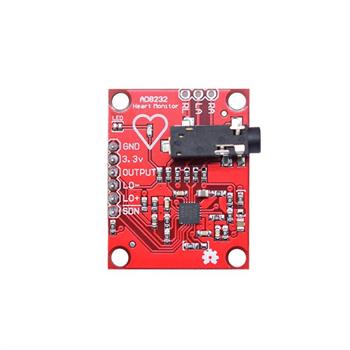

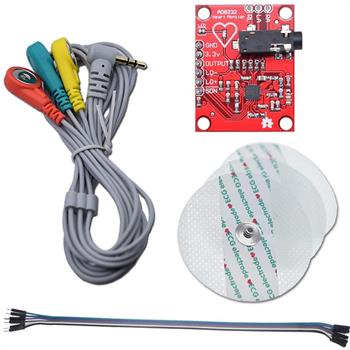

کیت سنسور ECG مدل AD8232 یک راه‌حل مقرون‌به‌صرفه و کارآمد برای اندازه‌گیری فعالیت الکتریکی قلب و نمایش آن به صورت الکتروکاردیوگرام (ECG) است. این ماژول با استفاده از تراشه تخصصی AD8232، سیگنال‌های بسیار ضعیف الکتریکی قلب را که معمولاً همراه با نویز هستند، استخراج، تقویت و فیلتر می‌کند تا نمودار قلبی دقیق و مناسب پایش فواصل PR و QT به دست آید.
این سنسور علاوه بر خروجی آنالوگ و قابلیت تشخیص قطع لید، دارای پورت 3.5 میلی‌متری مخصوص اتصال کابل پراب بیومتریک و پین‌های متنوع برای اتصال به Arduino، Raspberry Pi یا سایر بردهای توسعه است.

✱ نکته: این محصول ابزار آزمایش و آموزشی است و به عنوان دستگاه پزشکی تأییدشده یا برای تشخیص بیماری‌ها به‌کار نمی‌رود.

ویژگی‌های کلیدی

اندازه‌گیری دقیق سیگنال‌های قلبی و نمایش به صورت ECG.
تقویت و فیلتر سیگنال‌های ضعیف در شرایط وجود نویز (حرکت یا فاصله الکترودها).
خروجی آنالوگ قابل اتصال به ADC میکروکنترلر.
تشخیص قطع لیدها (Leads-Off Detection) برای پایش وضعیت الکترودها.
پین خاموش‌کردن (Shutdown Pin) برای مدیریت مصرف انرژی.
نشانگر LED همزمان با ضربان قلب برای نمایش بصری لحظات ضربان.
پورت 3.5 میلی‌متری جهت اتصال کابل پراب ECG استاندارد.
سازگار با پلتفرم‌های Arduino و میکروکنترلر‌های مشابه.
توان مصرفی پایین و طراحی جمع‌وجور.

کاربردها

مانیتورینگ ضربان قلب در پروژه‌های ورزشی و تناسب اندام
ECG قابل‌حمل برای آزمایش‌های آموزشی و تحقیقاتی
پایش سلامت از راه دور
پروژه‌های بیومتریک و بیوالکترونیک
گیمینگ و کنترل‌های تعاملی بر اساس سیگنال‌های بدن
استخراج داده‌های زیستی برای تحقیقات علمی

نحوه راه‌اندازی

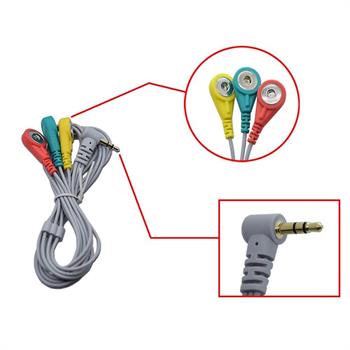

اتصال کابل الکترود: پراب RA (بازوی راست)، LA (بازوی چپ)، RL (پای راست) را به بدن وصل کنید.
تغذیه ماژول: اتصال به منبع 3.3 ولت (مستقیم از برد توسعه یا منبع خارجی).

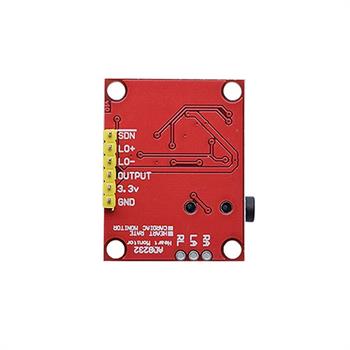

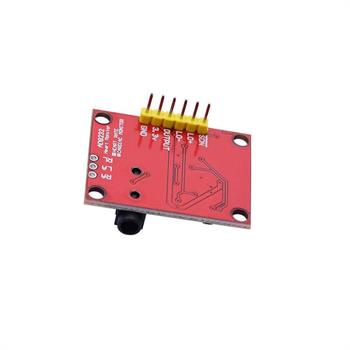

اتصال به برد توسعه: اتصال پین‌های GND، OUTPUT، 3.3V و سایر پین‌ها به Arduino یا برد مشابه.
خواندن داده: استفاده از ADC برد توسعه برای نمونه‌برداری سیگنال خروجی آنالوگ.
تشخیص قطع لید: بررسی پین‌های LO+ و LO- برای وضعیت اتصال الکترودها.
نمایش نمودار ECG: استفاده از نرم‌افزارهایی مانند Processing، MATLAB یا پکیج Serial Plotter Arduino برای نمایش داده‌ها
  • مشخصه فنی
    Type ECG & Heart Rate Module
    Supply voltage 3.3V
    Operating Temprature C ° -40/+85
    Output Analog
    Size 35.6X27.8mm
