معرفی محصول

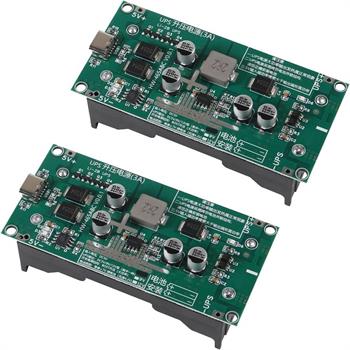

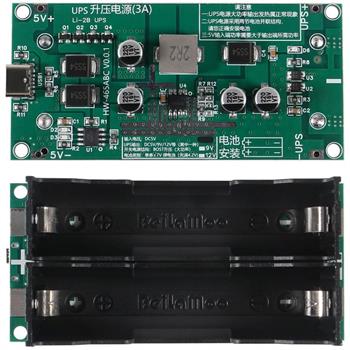

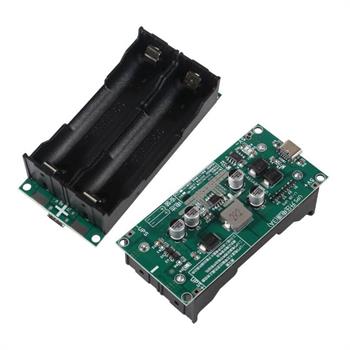

ماژول شارژر باتری لیتیوم 2 سلول با قابلیت UPS 5V، یک راه‌حل حرفه‌ای و کاربردی برای تأمین تغذیه پایدار در پروژه‌های الکترونیکی حساس به قطعی برق است. این ماژول طراحی شده تا با استفاده از دو باتری لیتیومی 18650 (یا مشابه)، همزمان شارژ و دشارژ باتری را مدیریت کرده و خروجی 5 ولت ثابت در زمان قطع منبع تغذیه اصلی ارائه دهد. این ویژگی آن را به گزینه‌ای ایده‌آل برای سیستم‌های پشتیبان تغذیه (UPS)، تجهیزات مخابراتی، پروژه‌های IoT، دوربین‌های نظارتی و سایر مدارهایی تبدیل می‌کند که به تغذیه مداوم نیاز دارند. کاربردهای این ماژول بسیار متنوع است؛ از ساخت پاوربانک‌های هوشمند، سیستم‌های تغذیه اضطراری برای میکروکنترلرها و رزبری پای گرفته تا پشتیبان تغذیه در تجهیزات مخابراتی، اینترنت اشیاء (IoT)، ماژول‌های ارتباطی مانند GSM و WiFi، روترها و حتی دستگاه‌های نظارتی مانند دوربین‌های IP. به دلیل برخورداری از ولتاژ خروجی پایدار و پشتیبانی از شارژ باتری، این ماژول می‌تواند انتخابی مطمئن برای تأمین برق دائمی و ایمن باشد.

نحوه عملکرد این ماژول بر اساس کنترل شارژ دو سلول لیتیوم به صورت سری (مجموعاً حدود 8.4V در حالت شارژ کامل) و تبدیل آن به ولتاژ ثابت 5 ولت با استفاده از رگولاتور سوییچینگ داخلی انجام می‌شود. ماژول به گونه‌ای طراحی شده که با وصل کردن منبع تغذیه خارجی از طریق پورت Type-C یا ورودی DC، باتری‌ها را شارژ می‌کند و هم‌زمان ولتاژ خروجی 5V را حفظ می‌کند. هنگام قطع برق، باتری‌ها به صورت خودکار به مدار متصل شده و بدون وقفه جریان خروجی را تأمین می‌کنند. این فرایند سوییچینگ بدون تاخیر محسوس انجام می‌شود.

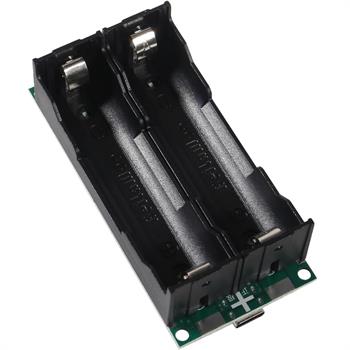

برای راه‌اندازی ماژول UPS 5V، کافی است دو باتری لیتیوم 18650 را در جایگاه‌های مخصوص خود به‌درستی قرار دهید (به قطب مثبت و منفی توجه شود). سپس با استفاده از ورودی USB Type-C یا پورت DC، تغذیه 9V تا 12V را به ماژول اعمال کنید. خروجی 5V تثبیت‌شده از ترمینال یا پورت خروجی قابل استفاده خواهد بود. توجه داشته باشید که برای عملکرد ایمن، باتری‌ها باید دارای حفاظت داخلی (Protected) باشند یا مدار خارجی حفاظتی مناسب در پروژه گنجانده شود.

  • مشخصه فنی
    Type Battery Charging Module
    Input Voltage 5V DC (USB Type-C or Micro USB port)
    Output Voltage 5V DC
    Number of Cells 2

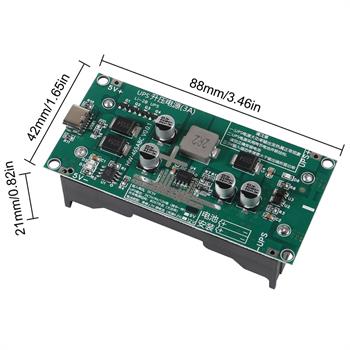

    Size 88X42X21mm
    Operating Current 5A
    Battery Type Support 2S Lithium-ion or LiPo Battery
    Overcharge Protection
    Overcurrent Protection
    Overdischarge Protection
