معرفی محصول

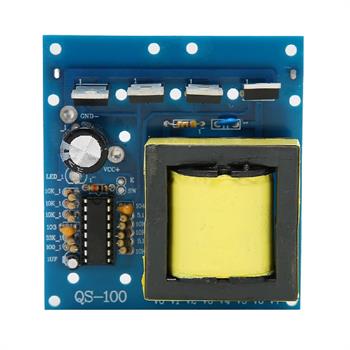

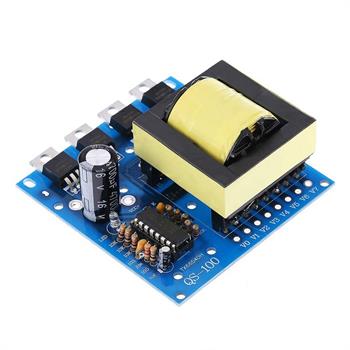

ماژول QS‑100 High Frequency Square Wave Inverter یک برد تقویت و مبدل ولتاژ عملی و قدرتمند برای تبدیل برق DC به AC با ولتاژ بالا است. این ماژول قادر است با ورودی 12V یا 24V DC، خروجی AC 180V، 220V یا 380V را ارائه دهد و حتی ولتاژ AC 18V نیز در دسترس قرار می‌دهد. با توان نامی 500 وات و راندمان بالا، گزینه‌ای مناسب برای استفاده در شرایط اضطراری، کمپینگ، غرفه‌های فروش شبانه و پروژه‌های الکترونیکی است. این ماژول به دلیل کاربرد گسترده و راندمان بالا، در بسیاری از بخش‌های زندگی روزمره نقش مفیدی دارد و دوام بالای آن باعث می‌شود در پروژه‌های طولانی‌مدت نیز قابل اطمینان باشد. از آنجا که استفاده چندمنظوره دارد، می‌تواند در مدارهای سینوسی خالص یا شبه‌سینوسی نیز به کار رود و برای علاقه‌مندان DIY و تولیدکنندگان گزینه‌ای جذاب باشد.

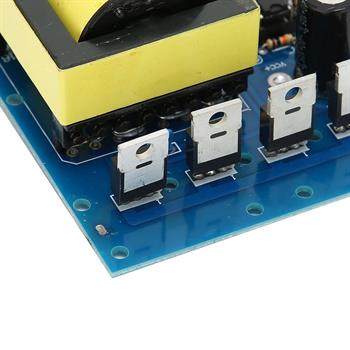

بدنه PCB با ابعاد 8×7.5 سانتی‌متر طراحی شده و وزن آن تنها 190 گرم است. این اینورتر فاقد محافظ داخلی است، بنابراین استفاده از هیت‌سینک مناسب به شدت توصیه می‌شود، زیرا در صورت عدم استفاده، ماژول به سرعت داغ شده و آسیب می‌بیند.
از آنجا که خروجی این ماژول موج مربعی با فرکانس بالا (~20kHz) است، استفاده از آن برای لوازم القایی مانند تلویزیون، فن یا کامپیوتر توصیه نمی‌شود. این ماژول برای لامپ‌ها، بخاری‌های کوچک برقی و سایر لوازم مقاومتی با توان حداکثر 500 وات ایده‌آل است.
ویژگی‌های کلیدی
توان نامی: 500W
ورودی: DC 12V یا 24V

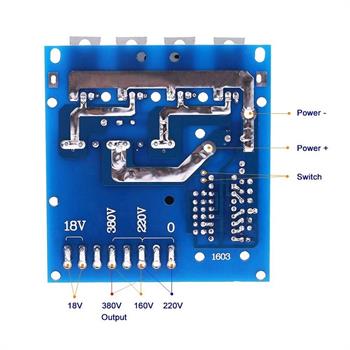

خروجی: AC 180V / 220V / 380V و AC 18V
شکل موج: موج مربعی فرکانس بالا (~20kHz)

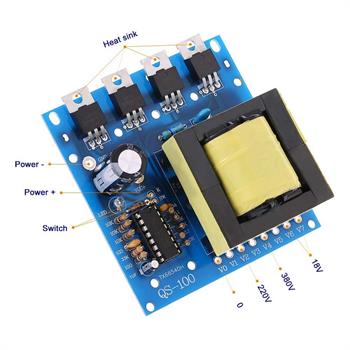

بدون محافظ داخلی – نیاز به هیت‌سینک
مناسب لوازم غیرالقایی و مقاومتی
کاربردی در پروژه‌های DIY و برق اضطراری
کاربردها
منبع برق اضطراری برای کمپینگ، بازار شبانه و خانه
پروژه‌های DIY و الکترونیکی
استفاده در تابلوهای کنترل و تجهیزات تغذیه غیرالقایی
هشدار
عدم استفاده از هیت‌سینک باعث آسیب فوری به برد خواهد شد.
قابل استفاده برای لوازم القایی (موتوری یا ترانسفورماتوری) نیست.
