معرفی محصول
ماژول افزاینده ولتاژ DC به DC مدل 400W 15A یک مبدل قدرتمند و پایدار برای افزایش ولتاژ ورودی به ولتاژ خروجی دلخواه است که با تکنولوژی سوئیچینگ پیشرفته، راندمانی تا 95٪ ارائه می‌کند. این ماژول با قابلیت تنظیم همزمان ولتاژ و جریان، انتخابی ایده‌آل برای کاربردهای صنعتی، پروژه‌های الکترونیکی، درایور LED ولتاژ بالا، تغذیه موتورهای DC است.

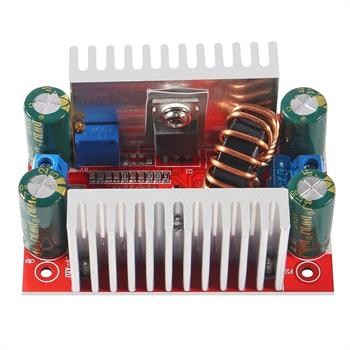

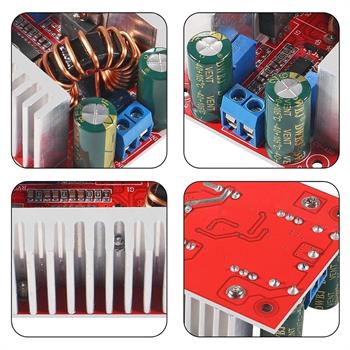

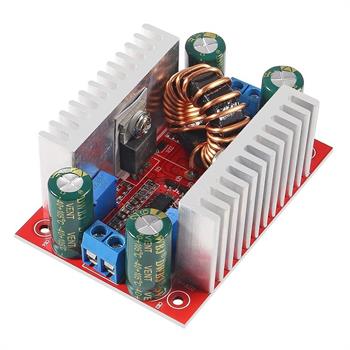

برد از یک سلف بزرگ با سیم‌پیچی ضخیم و هسته مغناطیسی باکیفیت برای کاهش تلفات و ایجاد جریان پایدار بهره می‌برد. وجود دو هیت‌سینک آلومینیومی بزرگ در دو طرف، حرارت قطعات قدرت مثل MOSFET و دیودهای شاتکی را به خوبی دفع می‌کند و کارکرد پایدار را تضمین می‌نماید. خازن‌های الکترولیتی Low ESR در ورودی و خروجی، ریپل ولتاژ را کاهش داده و ولتاژی تمیز برای بار مصرفی فراهم می‌کنند.
این ماژول با ولتاژ ورودی 8.5 تا 50 ولت DC کار می‌کند و می‌تواند خروجی بین 10 تا 60 ولت DC فراهم کند. جریان خروجی مداوم توصیه‌شده تا 10 آمپر و جریان پیک لحظه‌ای 15 آمپر است که برای بارهای لحظه‌ای سنگین مفید است. با استفاده از پتانسیومترهای تعبیه شده، کاربر می‌تواند به آسانی ولتاژ و جریان دلخواه را تنظیم کند.
ویژگی‌های کلیدی
توان نامی: 400 وات
ولتاژ ورودی: 8.5V – 50V DC
ولتاژ خروجی قابل تنظیم: 10V – 60V DC
محدوده جریان ثابت: 0.2A – 12A (پیک تا 15A با بهبود خنک‌سازی)
راندمان تبدیل: تا 96٪ (بسته به اختلاف ولتاژ ورودی/خروجی و جریان بار)
فرکانس کاری: 150KHz
جریان بی‌باری: حدود 10mA
محافظت اضافه‌جریان: دارد (کاهش خودکار ولتاژ خروجی در جریان‌های بالای 15A)
محافظت پلاریته معکوس: ندارد (نیاز به دیود سری در ورودی)
خنک‌سازی: دو هیت‌سینک آلومینیومی برای دفع حرارت MOSFET و دیود شاتکی
خازن‌های Low ESR جهت کاهش ریپل خروجی
کاربردها
ساخت منبع تغذیه قابل تنظیم (DIY Power Supply)
درایور LED ولتاژ بالا
کنترلر سیستم‌های خورشیدی و شارژ پنل‌ها
مبدل ولتاژ خودرو برای لپ‌تاپ، تجهیزات دیجیتال و موتورهای DC
پروژه‌های صنعتی و تحقیقاتی نیازمند منبع جریان/ولتاژ ثابت
راهنمای تنظیم
با پتانسیومتر ، ولتاژ خروجی را مطابق نیاز تنظیم کنید.
با پتانسیومتر ، جریان خروجی را متناسب با LED یا باتری تنظیم نمایید.
در صورت اختلاف زیاد ولتاژ ورودی و خروجی یا کار در جریان‌های بالا، حتماً تهویه یا خنک‌سازی اضافی در نظر بگیرید.
