معرفی محصول
ماژول Type‑C USB 2S/3S BMS 15W Lithium Battery Charging Boost Module یک ماژول شارژ بوست هوشمند برای باتریهای لیتیومی 2 سل (2S) و 3 سل (3S) با ولتاژ نامی 3.7V است. این ماژول از درگاه Type‑C با پشتیبانی از QC Fast Charge بهره میبرد و میتواند با تنظیم خودکار ولتاژ ورودی، راندمان شارژ را افزایش دهد.
ماژول بهصورت پیشفرض روی 2S تنظیم شده و با تغییر جامپر (Short Circuit) میتوان آن را به حالت 3S تغییر داد که در محصول ما این تغییرات صورت گرفته و این ماژول مناسب 3S است. وجود LED نشانگر وضعیت، امکان پایش فرآیند شارژ و خطا را فراهم میکند.
ویژگیها
پشتیبانی از باتریهای لیتیومی 2S و 3S (3.7V)
ولتاژ شارژ خروجی: 12.6V
توان شارژ 15W با مدار Synchronous Boost
راندمان شارژ تا 94%
پشتیبانی از QC Fast Charge از طریق درگاه USB Type‑C
امکان ورودی از طریق Type‑C یا سیم لحیمی (Wire Input)
جریان شارژ قابل تنظیم (پیشفرض حدود 0.5A تا 0.9A)
حفاظت کامل:
اضافه ولتاژ و افت ولتاژ ورودی
اضافه جریان، اضافه ولتاژ و اتصال کوتاه خروجی
قابلیت تنظیم زمان تایماوت شارژ
پشتیبانی از NTC دمای باتری
دارای LED وضعیت شارژ و خطا
کاربردها
شارژ پکهای باتری 2S و 3S 18650
سیستمهای قابل حمل و پروژههای DIY
پاوربانکهای سفارشی
تجهیزات الکترونیکی مبتنی بر باتری لیتیومی
پروژههای رباتیک و IoT
سیستمهای تغذیه با باتری سریشده
نحوه راهاندازی و استفاده

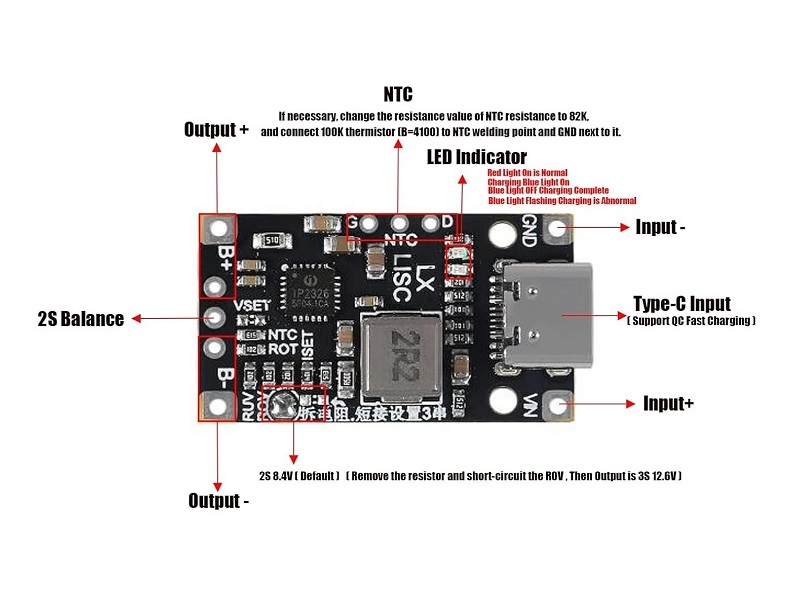

انتخاب تعداد سل باتری (2S یا 3S)
ماژول بهصورت پیشفرض روی حالت 2S تنظیم شده است.
برای استفاده در حالت 3S:
باید پد Short Contact مربوطه را اتصال کوتاه (Short) کنید
سپس مقاومت مشخصشده کنار آن را حذف نمایید
در صورت عدم انجام این مرحله، ماژول همچنان در حالت 2S کار میکند.
اتصال باتریها
باتریها حتماً باید دارای برد محافظ (Protection Board) باشند.
اتصالها:
B+ → مثبت پک باتری
B- → منفی پک باتری
BM → اتصال میانی سلها (فقط در حالت 2S برای بالانسر)
نکته مهم : در حالت 2S، برای فعال شدن Balanced Charging، اتصال دو سل باید حتماً به پین BM انجام شود.
سرعت بالانس محدود است، بنابراین توصیه میشود سلها از نظر ظرفیت و سلامت تا حد امکان یکسان باشند.
انتخاب و اتصال ورودی تغذیه
ماژول از دو نوع ورودی پشتیبانی میکند:
ورودی Type‑C
اتصال از طریق درگاه USB Type‑C
در صورت استفاده از آداپتور QC Fast Charge:
ماژول بهصورت خودکار ولتاژ ورودی را تنظیم میکند
راندمان شارژ افزایش مییابد
این روش پیشنهادیترین حالت استفاده است
ورودی سیمی (Wire Input)
ورودی از طریق پدهای لحیمی
در این حالت:
ولتاژ منبع تغذیه باید کمتر از ولتاژ باتری باشد
اگر ولتاژ ورودی کمتر از ولتاژ باتری باشد، ماژول فقط در حالت Boost کار میکند
تنظیم جریان شارژ
جریان شارژ از طریق مقاومتهای روی برد قابل تنظیم است
مقادیر پیشفرض:
100KΩ ≈ 0.9A
180KΩ ≈ 0.5A
برای تغییر جریان: مقاومتها را حذف یا جایگزین کنید
فرمول محاسبه جریان: I = 90000/R
مثال: اگر R = 100KΩ → جریان ≈ 0.9A
تنظیم ولتاژ نهایی شارژ
ولتاژ پیشفرض شارژ هر سل: 4.2V
این مقدار برای اکثر باتریهای لیتیومی استاندارد است و نیازی به تغییر ندارد
در صورت نیاز: میتوان مقاومت VSET را طبق جدول RVSET تغییر داد
تنظیم تایماوت شارژ (Charging Timeout)
بهصورت پیشفرض تایماوت غیرفعال است
با اضافه کردن مقاومت به پد ROT:
68KΩ → حدود 4 ساعت
120KΩ → حدود 12 ساعت
بدون مقاومت → حدود 24 ساعت
اتصال سنسور دما (NTC) – اختیاری
برای استفاده شخصی معمولاً ضروری نیست
در صورت نیاز:
مقدار پیشنهادی NTC = 82KΩ
اتصال بین پد NTC و GND
ترمیستور مرجع: 100K (B=410)
بررسی وضعیت از طریق LED
چراغ قرمز روشن → تغذیه متصل است
چراغ آبی روشن → در حال شارژ
چراغ آبی خاموش → شارژ کامل
چراغ آبی چشمکزن → خطا یا وضعیت غیرعادی شناسایی شده
