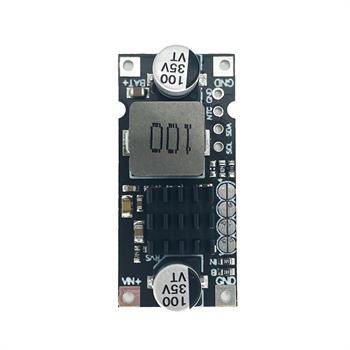

معرفی محصول
ماژول LX‑LIJC یک ماژول شارژر هوشمند برای سلولهای لیتیومیون و لیتیومپلیمر است که امکان شارژ 1 تا 4 سل بهصورت سری را با جریان قابل تنظیم تا حداکثر 3 آمپر فراهم میکند.
این برد، یک مدار کاهنده (Step‑Down) با بازدهی بالا است که ولتاژ ورودی در بازه 5 تا 26 ولت را به ولتاژ مورد نیاز برای شارژ سلولهای متصل تبدیل میکند.
در طراحی آن از قطعات با کیفیت، هیتسینک خنککننده و مکانیزمهای حفاظتی کامل مانند محافظت در برابر اضافهجریان، دمای بالا و اتصال کوتاه استفاده شده است تا عملکردی مطمئن و پایدار برای پروژههای صنعتی و DIY فراهم شود.
ویژگیها
پشتیبانی از سلولهای لیتیوم‑یون و لیتیوم‑پلیمر 1S تا 4S
محدوده ولتاژ ورودی 5 تا 26 ولت (باید بالاتر از ولتاژ باتری باشد)
جریان شارژ قابل تنظیم از 1 تا 3 آمپر با تغییر مقاومتها
حداکثر توان خروجی 40 وات
طراحی Step‑Down با راندمان بالا و تلفات کم
حفاظت در برابر ولتاژ بیش از حد، کمولتاژی، اضافهجریان، اتصال کوتاه و گرمای بیش از حد
امکان تنظیم جریان محدود ورودی و خروجی مجزا
نشانگر LED وضعیت شارژ (چشمکزن در حال شارژ، روشنِ ثابت در حالت شارژ کامل)
پورتهای ارتباطی MCU (SCL/SDA) و NTC سنسور دما (در صورت نیاز به کنترل دقیق دما)
ابعاد کوچک و نصب آسان برای پروژههای قابلحمل
جنس قطعات باکیفیت و خنککاری مؤثر با هیتسینک فلزی
کاربردها
شارژ باتریهای 18650 یا پکهای لیتیومی چندسلولی
پاوربانکهای حرفهای یا سیستمهای UPS قابلحمل
سیستمهای خورشیدی کوچک (Solar Charging Systems)
پروژههای DIY، رباتیک، IoT و ابزارهای قابلحمل
منبع تغذیه پشتیبان برای کنترلرها و مدارهای امبدد
تست سلولهای لیتیوم برای طراحان و سازندگان باتری
نحوه راهاندازی و استفاده

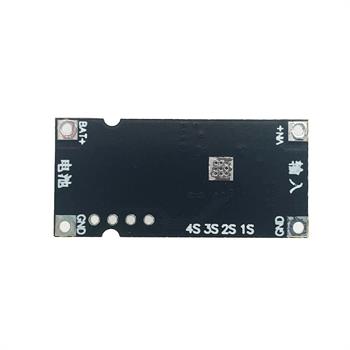

انتخاب تعداد سلولها (1S–4S):
در قسمت زیر ماژول پدهایی با برچسب 1S–4S وجود دارد. تنها یکی از پدها را اتصال کوتاه (short) کنید تا تعداد سلولها مشخص شود.
مثال: برای پک 3 سل، فقط پد 3S را لحیم کنید.
اتصال ورودی و خروجی:
پایانههای VIN+ و GND را به منبع تغذیه متصل کنید.
خروجیهای BAT+ و GND به باتری (از طریق مدار حفاظت باتری) وصل شوند.
ولتاژ ورودی:
باید حداقل 1 تا 2 ولت بالاتر از ولتاژ کل پک باتری در حالت شارژ کامل باشد.
برای مثال، برای پک 3 سل (12.6V)، ولتاژ ورودی باید حداقل 14V یا بیشتر باشد.
تنظیم جریان شارژ و محدودکننده جریان ورودی:

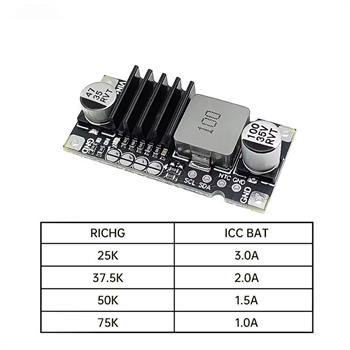

جریان توسط مقاومتهای روی برد تعیین میشود:
25KΩ → 3.0 A
37.5KΩ → 2.0 A
50KΩ → 1.5 A
75KΩ → 1.0 A
مقدار واقعی شارژ برابر است با کوچکترین جریان تنظیمشده بین ورودی و خروجی.
سنسور NTC (اختیاری): در صورت نیاز به کنترل حرارت باتری، میتوانید یک NTC 100K (B=4100) را به پدهای NTC و GND متصل کنید.
نشانگر LED: در حالت شارژ: LED چشمکزن / در شارژ کامل: LED ثابت روشن
خنککاری: هنگام استفاده در جریانهای بالا (بیش از 2A)، حتماً از هیتسینک یا جریان هوای مناسب (فن) استفاده کنید تا دمای ماژول از حد مجاز فراتر نرود.
