معرفی محصول⁠

اگر  به دنبال راه حلی کارآمد و ایمن برای شارژ باتری‌های لیتیومی 2 سل (2S) خود هستید، ماژول شارژ باتری لیتیومی 2 سل 4 آمپر Type-C با قابلیت بالانسینگ، پاسخی جامع به نیازهای شماست. این ماژول پیشرفته، با فراهم آوردن یک فرآیند شارژ هوشمند و محافظت‌های داخلی متعدد، طول عمر باتری‌های شما را تضمین کرده و عملکردی پایدار را ارائه می‌دهد. از این پس، با اطمینان خاطر کامل باتری‌های خود را شارژ کنید و نگران آسیب‌های ناشی از شارژ نادرست نباشید.

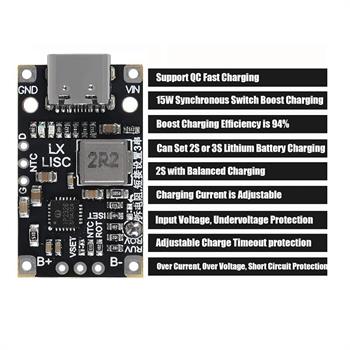

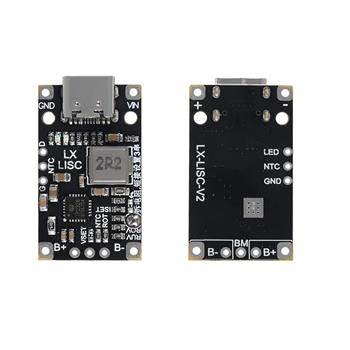

ماژول شارژ باتری 2 سل Type-C، یک برد الکترونیکی جمع‌وجور و قدرتمند است که به طور خاص برای شارژ دو سلول باتری لیتیومی (مانند لیتیوم-یون و لیتیوم-پلیمر) که به صورت سری به یکدیگر متصل شده‌اند، طراحی شده است. ورودی Type-C این ماژول، اتصال و تامین تغذیه را فوق‌العاده آسان می‌کند، به طوری که می‌توانید از شارژرهای استاندارد گوشی هوشمند یا پورت‌های USB Type-C برای تغذیه آن استفاده کنید. حداکثر جریان شارژ 4 آمپر، امکان شارژ سریع و کارآمد باتری‌های با ظرفیت بالا را فراهم می‌آورد.
یکی از مهم‌ترین ویژگی‌های این ماژول، وجود قابلیت بالانسینگ (Balancing) است. بالانسر به طور خودکار ولتاژ هر سلول را در طول فرآیند شارژ کنترل و تنظیم می‌کند تا از اختلاف ولتاژ بین سلول‌ها جلوگیری شود. این امر، نه تنها به افزایش طول عمر باتری کمک می‌کند، بلکه ایمنی و کارایی کلی پکیج باتری را نیز بهبود می‌بخشد. همچنین، وجود مدارهای محافظتی مانند حفاظت در برابر شارژ بیش از حد (Overcharge Protection)، دشارژ بیش از حد (Over-discharge Protection)، جریان بیش از حد (Overcurrent Protection) و اتصال کوتاه (Short Circuit Protection) خیال شما را از بابت ایمنی باتری‌ها و دستگاه شما راحت می‌کند.

نحوه عملکرد و اتصالات:

عملکرد این ماژول بر پایه یک تراشه کنترلر شارژ پیشرفته بنا شده است که به طور مداوم ولتاژ و جریان باتری‌ها را نظارت می‌کند. فرآیند بالانسینگ نیز با تخلیه جزئی سلول‌های با ولتاژ بالاتر، اطمینان حاصل می‌کند که همه سلول‌ها به طور همزمان به ولتاژ کامل می‌رسند. برای راه‌اندازی این ماژول، کافی است چند گام ساده را دنبال کنید:

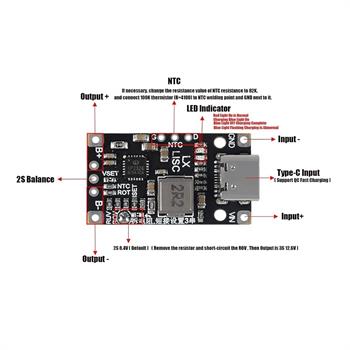

اتصال باتری‌ها: پایانه‌های مثبت (B+) و منفی (B-) پکیج باتری 2 سل خود را به ترتیب به نقاط مشخص شده B+ و B- روی ماژول متصل کنید. در صورت وجود، سیم بالانس (معمولاً نقطه اتصال بین دو سلول) را به پایه NTC (یا MID) ماژول متصل کنید. این اتصال برای فعال شدن قابلیت بالانسینگ ضروری است.
اتصال تغذیه: یک کابل USB Type-C را به پورت ورودی ماژول (VIN) وصل کرده و سر دیگر آن را به یک آداپتور شارژر Type-C یا پورت USB کامپیوتر/لپ‌تاپ متصل کنید.
خروجی بار (اختیاری): در صورت نیاز به استفاده از باتری‌ها برای تغذیه یک مدار دیگر، می‌توانید خروجی بار (معمولاً VSET) را به مدار خود متصل کنید. البته، این ماژول در اصل برای شارژ طراحی شده و معمولاً از خروجی باتری‌ها مستقیماً استفاده می‌شود.

هنگامی که ماژول به درستی متصل شود، نشانگرهای LED وضعیت شارژ را به شما نمایش می‌دهند. به خاطر داشته باشید که برای جلوگیری از آسیب به ماژول و باتری‌ها، همیشه از قطبیت صحیح در اتصالات اطمینان حاصل کنید.


کاربردها: هرجا که به باتری‌های 2 سل نیاز دارید!

تطبیق‌پذیری این ماژول شارژ، آن را برای طیف وسیعی از پروژه‌ها و دستگاه‌ها ایده‌آل ساخته است. در ادامه به برخی از مهم‌ترین کاربردهای آن اشاره می‌کنیم:
رباتیک و پهپادها: برای تامین انرژی ربات‌های کوچک، پهپادها و سایر سیستم‌های متحرک که به باتری‌های 2 سل سبک و قدرتمند نیاز دارند.
پروژه‌های DIY (خودت بساز): در ساخت پاوربانک‌های سفارشی، چراغ‌های LED قابل حمل، سیستم‌های صوتی پرتابل و هر پروژه الکترونیکی دیگری که از باتری‌های لیتیومی 2 سل بهره می‌برد.
ابزارهای شارژی: برای شارژ مجدد باتری ابزارهای دستی بی‌سیم، تجهیزات اندازه‌گیری و دستگاه‌های قابل حمل.
سیستم‌های انرژی خورشیدی کوچک: به عنوان کنترلر شارژ در سیستم‌های خورشیدی کوچک که از باتری‌های لیتیومی به عنوان ذخیره‌ساز انرژی استفاده می‌کنند.
اسباب‌بازی‌های کنترلی: برای افزایش زمان بازی و بهبود عملکرد اسباب‌بازی‌های کنترلی که با باتری‌های 2 سل کار می‌کنند.
  • مشخصه فنی
    Type Battery Charging Module
    Input Voltage 5V
    Output Voltage 8.4-12.6V
    Output Current 1.5A
    Number of Cells 2
    Efficiency 94%
    Operating Temperature C-40/+ 85

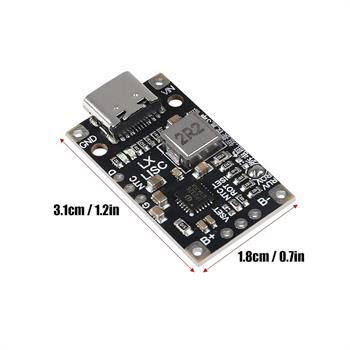

    Size 31X18mm
    Battery Type Support 2S Lithium-ion or LiPo Battery pack
    Max Input Current 4A
    Charging Voltage 8.4-12.6V
    Short Circuit Protection
    Overcharge Protection
    Overcurrent Protection
    Overdischarge Protection
